| Nazwa marki: | WINLEY |
| Numer modelu: | S-750/15 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

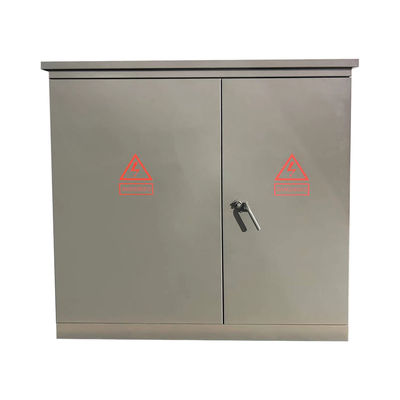

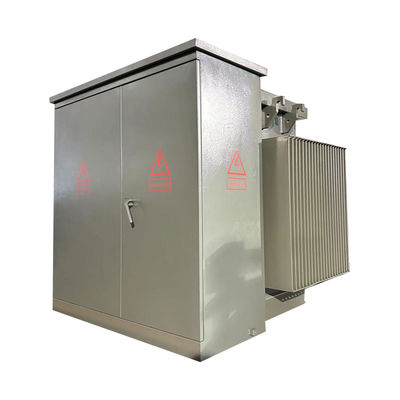

750 Kva Elektryczna trzyfazowa podstawa transformatora mocy 13200V do 480V

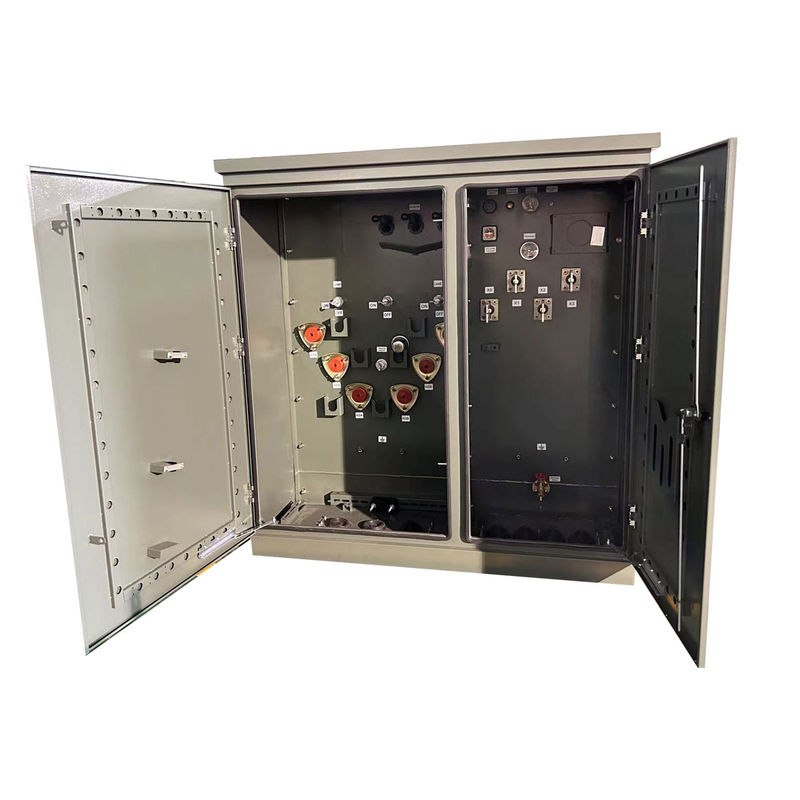

Transformatory podkładkowe są produkowane w mocy nominalnej do 10000 kVA, wysokim napięciu do 34,5 kV i testowane zgodnie z normami, w tym CSA, IEEE c.57, i DOE w stosownych przypadkach.Transformatory zamontowane na podkładce są napełnione olejem i mają konstrukcję odporną na manipulacje.Transformator jest podzielony na dwie części, przednią kabinę i tylną.
struktura produktu
Transformator zamontowany na podłożu ma dwie struktury układu: podawanie pętli i podawanie promieniowe.Na poniższym zdjęciu przedstawiono przekształcacz z napędem pętlowym i zasilaczem radialnym produkowany przez Lvbian dla rynku północnoamerykańskiego.
Cechy
− Stal miękka, opcjonalny zbiornik ze stali nierdzewnej
- Drzwi z trzypunktowym zamkiem dla bezpieczeństwa
− Zdejmowalny parapet do łatwej instalacji
−Zębaty szafki ze stali nierdzewnej i klatki montażowe
Szybko rozpuszczalne urządzenia, w tym urządzenia do przechowywania danych, w których:
19"DDP dla 300kV do 750kV
22" głębokości od 1000 kV do 1500 kV
24" głębokości od 2000kva do 3750kva
30" głębokości od 5000kva do 7500kva
− Konstrukcja żywej przodu i konstrukcja martwej przodu
− stalowa bariera przedziału HV/LV
- wtyczka odprowadzania oleju dla 500 kVA i poniżej
- 1 ∆ zawór odpływowy z próbkarzem o mocy 750 kVA lub większej
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Rodzaj zasilania transformatora | Podaż pętli |
| Operacja | Przetwarzanie w dół (nie zatwierdzone w górę) |
| Faza | Trzy fazy |
| Pojemność | 750 KVA |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 13200V |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Delta |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 480Y/277 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Wye-N |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 58 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | 304 ze stali nierdzewnej |
| Efektywność w % | 99.20% |
| Całkowita strata obciążenia (w watach) 50% | +/- 2,567 W |
Rysunki techniczne
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
