| Nazwa marki: | WINLEY |
| Numer modelu: | D-200/35 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

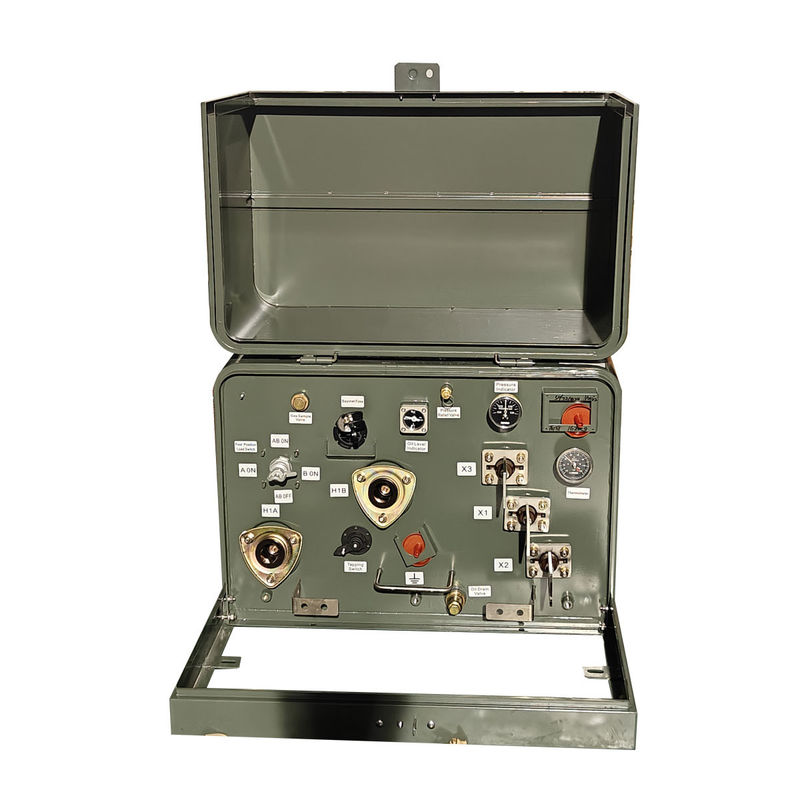

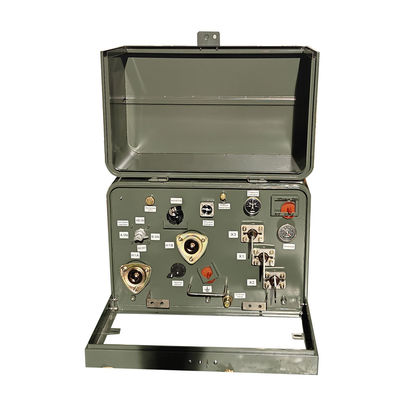

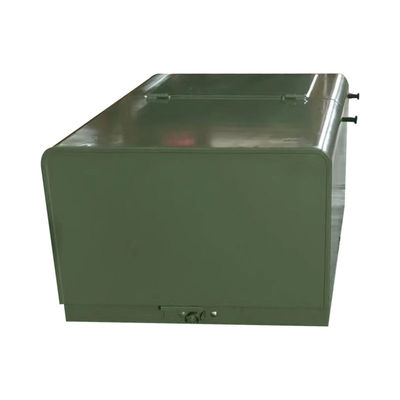

50kva Transformator z podkładką 12470V/240V Transformator jednofazowy dystrybucyjny
WINLEY's ¢jednopasowe transformatory dystrybucyjne zamontowane na podkładkach są zaprojektowane zgodnie z odpowiednimi normami ANSI, IEEE,Standardy NEMA i Departamentu Energii i są zbudowane w celu umożliwienia bezpiecznej i niezawodnej pracy w podziemnych sieciach dystrybucji energii elektrycznejNasze transformatory są zaprojektowane do montażu w systemach dystrybucji zasilacza radialnego lub pętlowego i mogą być skonfigurowane tak, aby spełniały określone wymagania w zakresie przełączania i ochrony.
Standardowe cechy
Główne dane
| Rodzaj transformatora | Podkładka zamontowana w przedziale |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 75 KVA |
| Napięcie pierwotne | 12000V |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 120/240 (L-N-L) |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Impedancja | 2% |
| Rodzaj pierwotnego połączenia | Martwy front |
| Wskaźnik przełącznika przerwania obciążenia | 200 ampera, 15 kV |
| Waga płynu (oleju) * | 595.24 funtów. |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 51 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza lub poniżej |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Wstawianie | Podkładka |
| Wymiary* | 51.4''-W x 45.67''-D x 41.53''-H |
| Masa na sucho (bez oleju) * | 617.28 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 99.00% |
| Całkowita strata obciążenia (w watach) * | +/- 1092W |
Rysunek
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Akcesoria
Zdjęcia fabryczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
