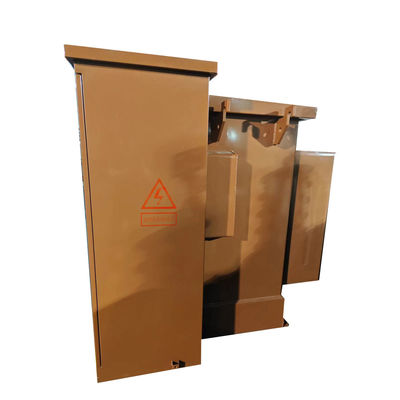

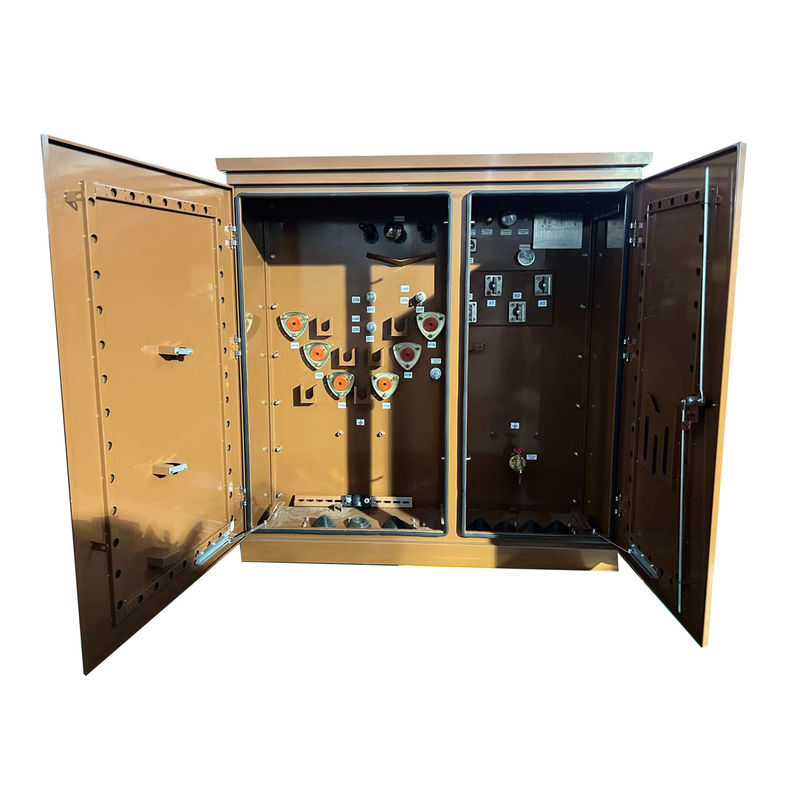

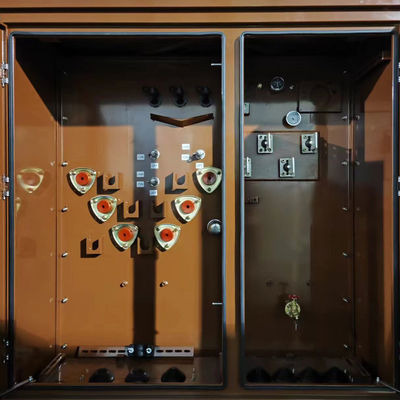

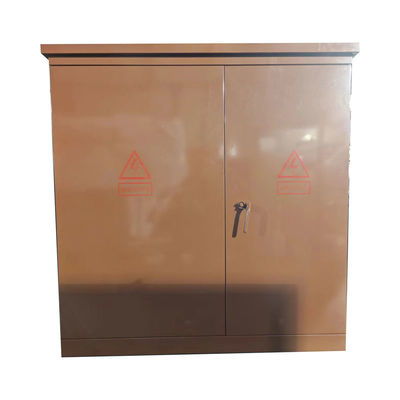

500 Kva Trójfazowy Transformator Wstawiony na Podłodze Rozdziału Elektrycznego Stop Down 12470v Do 480v

Nazwa marki:	WINLEY
Numer modelu:	S-500/15
MOQ:	1 jednostka
Cena £:	$1000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Faza:

Trzy fazy

Pojemność:

500KVA lub dostosowane

Napięcie pierwotne:

12470 V

Włókno wtórne:

480Y/277

Częstotliwość:

60 Hz

Materiał nawijania:

Miedź/Aluminium

Ocena obudowy:

NEMA 3R

Klasa chłodzenia:

KNAN; KNAN; Self-Cooled Chłodzenie własne

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

480 V przekształtnik podkładkowy

12470v Transformator zamontowany na podłodze

Transformator 500 Kva z podkładką

Opis produktu

500 Kva Trójfazowa elektryczna podłoga dystrybucyjna Transformer Step-Down 12470v Do 480v

Opis produktu

Nazwa produktu	ANSI IEEE trzyfazowy transformator zamontowany na podkładce
Napęd nominalny	7.2KV,7.62KV, 10KV, 11KV,12.47KV,13.2KV,13.8KV, 20KV lub 33KV lub 35KV
Pojemność nominalna	50 KVA ~ 5000 KVA
Standardowy	IEC, ANSI,DIN,BS, GB lub inne
Rdzeń i materiał nawigacyjny	Wykorzystuje się do produkcji materiałów objętych pozycją 9A001.a.1.

500 Kva Trójfazowy Transformator Wstawiony na Podłodze Rozdziału Elektrycznego Stop Down 12470v Do 480v 0

Główne dane

Rodzaj transformatora	Wyposażone w podkładkę, typu przedziałowego
Konfiguracja transformatora	Płyn napełniony podkładką
Rodzaj zasilania transformatora	Podaż pętli
Faza	Trzy fazy
Pojemność	500 KVA
Grupa wektorów	DYN1
Napięcie pierwotne	12470V
Klasa napięcia pierwotnego	Klasa 15 kV
Phasor pierwotny	Delta
BIL podstawowy	95 KV
Włókno wtórne	480Y/277
Klasy napięcia wtórnego	1Klasy 2 kV
Phasor wtórny	Wye-N
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C
Wskaźnik izolacji	Klasy E Izolacja - 120°C, 248°F
Klasa chłodzenia	KNAN; samoochłodzone
Wymiennik kliknięć	5-pozycyjny wymiennik
Impedancja	40,35-5,75%

Specyfikacja

Trójfazowy przekształcacz z podkładką
Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata (W)
Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata bez obciążenia (W)	Strata w trakcie obciążenia (W)
75 KVA	240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Rysunki techniczne

500 Kva Trójfazowy Transformator Wstawiony na Podłodze Rozdziału Elektrycznego Stop Down 12470v Do 480v 1

Wykonanie.

1)Nie ma zbiornika oleju, wysokość transformatora jest zmniejszona, może zaoszczędzić miejsce instalacyjne i koszty transportu.
2) Elastyczność grzejnika falistego może kompensować zmianę objętości oleju spowodowaną zmianą temperatury.
3) Pudełko to zbiornik grzejnika falistego, posiadający nie tylko funkcję chłodzenia, ale także funkcję "oddychania".
4) olej transformatora nie ma kontaktu z powietrzem,który skutecznie zapobiega zanurzeniu tlenu i wody w transformatorze i prowadzi do pogorszenia wydajności (starzenie się materiałów i oleju).
5)Nowa konstrukcja owijania wysokiego i niskiego napięcia, rozsądne ustawienie rury olejowej i połączenia, które zwiększają wytrzymałość mechaniczną i anty-skrót.
6)Wykorzystujemy spiralne pętle z podłużną ścieżką oleju w celu uzyskania lepszego efektu chłodzenia.Poprawiamy skuteczne wsparcie końcowej twarzy pętli, aby wzmocnić zdolność elektryczną przeciw krótkim obwodom.

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
