| Nazwa marki: | WINLEY |
| Numer modelu: | S-75/15 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

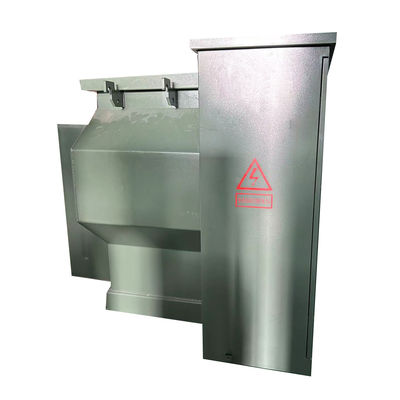

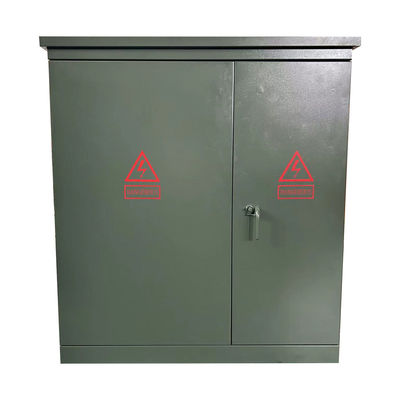

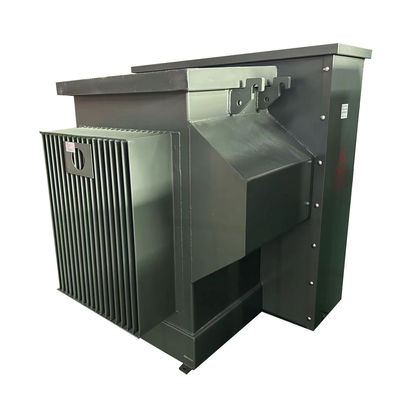

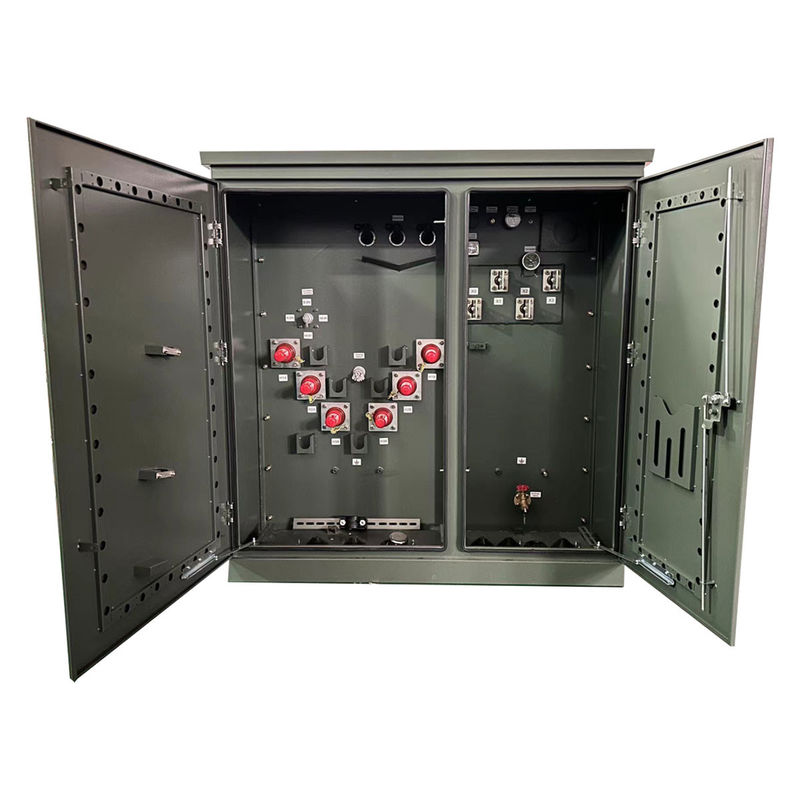

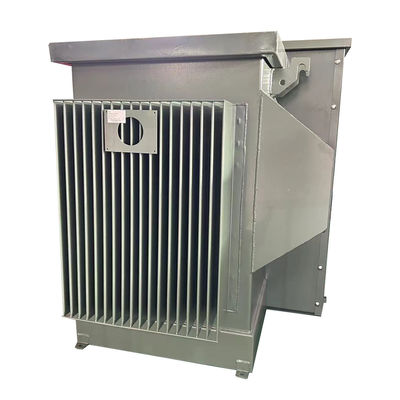

300Kva Trójfazowa podkładka montażowa Transformator Loop Feed 12470GrdY/7200 do 480Y/277
podsumowanie
WINLEY oferuje kompletną linię płynnych transformatorów dystrybucyjnych ThreePhase Pad-Mounted, które spełniają obowiązujące normy ANSI®/IEEE®. Z wysokimi napięciami do 34,5 kV i mocy nominalnych do 5000 kVA,Jest odpowiedni do zastosowań o wysokim napięciu i dużej pojemności, takich jak elektrownie, przemysłowe zużycie energii itp. W scenariuszach wysokiego obciążenia i wysokiego napięciaTransformatory zanurzone w oleju mają lepszą wydajność i stabilność.
struktura produktu
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 75 KVA |
| Grupa wektorów | Wyniki |
| Napięcie pierwotne | 13200GrdY/7620 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 208Y/120 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Wye-N |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Wymiennik kliknięć | 5-pozycyjny wymiennik |
| Impedancja | 20,70-5% |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 51 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Wymiary* | 61 W x 43 D x 69 H |
| Całkowita masa (płynna) * | 2, 160 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność w % | 98.90% |
| Całkowita strata obciążenia (w watach) 50% | +/- 413 W |
Rysunki techniczne
STANDARDOWE cechy
• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ końcówek przednich HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi wysokonapięciowe, które można otworzyć dopiero po otwarciu drzwi niskonapięciowych.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% pełną pojemnością kranów powyżej i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w osłonie zbiornika transformatora.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z najnowszymi normami ANSI
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
