| Miejsce pochodzenia: | CHINA |
|---|---|
| Nazwa handlowa: | WINLEY |
| Numer modelu: | S-112.5/35 |
| Minimalne zamówienie: | 1unit |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Plywood case |
| Czas dostawy: | 30days |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000set/month |
| Orzecznictwo: | CE,ISO | Phase: | Three Phase |
|---|---|---|---|
| Type: | Overhead Distribution Transformer | Capacity: | 112.5 KVA |
| Primary Voltage: | 34500GrdY/19920 | Secondary Voltage: | 208Y/120 |
| Frequency: | 60Hz | Temperature Rise: | 65°C |
| Windings Material: | copper | Cooling Class: | ONAN; Self-Cooled |

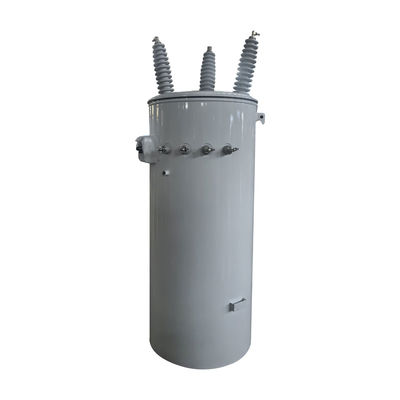

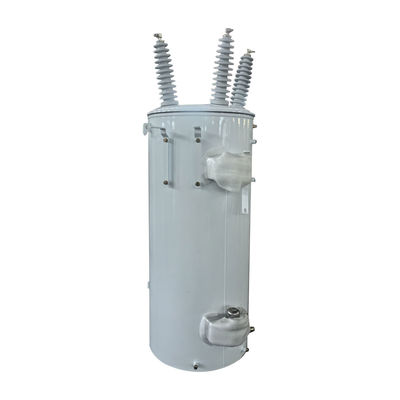

112.5Kva Trzyfazowy słup powietrzny Transformator dystrybucyjny zamontowany
WINLEY's Three Phase Pole Mounted Round Tank jest zaprojektowany do obsługi w obszarach, w których potrzebna jest moc trójfazowa, ale przestrzeń jest ograniczona.Zapewnia ona czystszą obsługę przy niższych kosztach instalacji niż bank trzech jednofazowych transformatorów. Triplex core/coil jest wyborem do obsługi obciążeń silnika elektrycznego, zwłaszcza przy częstym uruchamianiu silnika.
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
| Konfiguracja transformatora | Płyn napełniony słupem |
| Faza | Trzy fazy |
| Pojemność | 1120,5 KVA |
| Napięcie pierwotne | 34500V |
| Włókno wtórne | 208Y/120 (LNL) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Impedancja | 5% |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Wymiary* | 35''-W x 35''-D x 75''-H |
| Średnica zbiornika* | 22''-OD |
| Całkowita masa (płynna) * | 2115 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 990,10% |
| Całkowita strata obciążenia (w watach) | +/- 1,560 W |
Rysunek
Standardowe cechy
• spełnia lub przekracza obecne normy ANSI, IEEE, NEMA, RUS i DOE, w zależności od zastosowania
• Projektowanie pionowego trójkątnika
• Wysokonapięciowe zęby porcelanowe
(napełnione olejem w temperaturze 125 kV BIL i wyższej dla zmniejszenia zakłóceń radiowych)
• Polymerowe lub porcelanowe złoża niskonapięciowe
• Płytkowane z brązu końcówki nadające się do podłączenia do miedzi lub aluminium
• Przygotowanie do uziemienia niskiego napięcia
• Niskonapięciowy pasek naziemny
• Trwałe znaki identyfikacyjne na wewnętrznych kanałach wtórnych
• Widoczne podłoże osłonowe podłączone do górnego uchwytu montażowego
• Przepisy dotyczące uziemienia zbiornika
• Złącze naziemne zbiornika
• Automatyczny zawór obniżający ciśnienie zapewniający większe bezpieczeństwo
• Olej mineralny z inhibitorem utleniania
• Zbiornik z lekkiej stali, pokrywa i pierścień
• Sprzęt odporny na korozję
• ciągłe spawanie wiązek na podnoszących łopatach i uchwytach
dla zwiększonego bezpieczeństwa i odporności na korozję
• Głowa zbiornika z wgłębieniem w celu ochrony przed szorstką
• Wytrzymałe farby proszkowe zapewniające lepszą odporność na ścieranie i korozję
• 10 kV minimalna pokrywa i izolacja pierścieniowa
• oznakowanie KVA na zbiorniku
• Wewnętrzne oznakowanie poziomu oleju
• Laserowo wygrawerowana tabliczka z aluminium
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
