Typ transformatora: | Przemiennik rozkładowy | Pojemność: | 10 KVA lub na zamówienie |
---|---|---|---|
Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Wzrost temperatury: | 65° |
Napięcie pierwotne: | 12470 V | Włókno wtórne: | 240/120 |
Główny materiał: | Stal krzemowa | Normy wydajności: | Spełnia standardy DOE 2016, spełnia standardy CSA, spełnia standardy ANSI/IEEE |
High Light: | Transformator dystrybucyjny 10 KVA,12470V 240V zamontowany transformator dystrybucyjny,10Kva jednofazowy transformator dystrybucyjny |

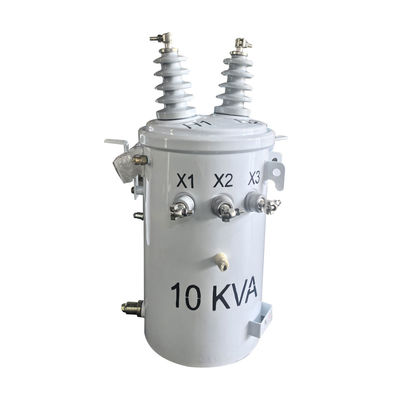

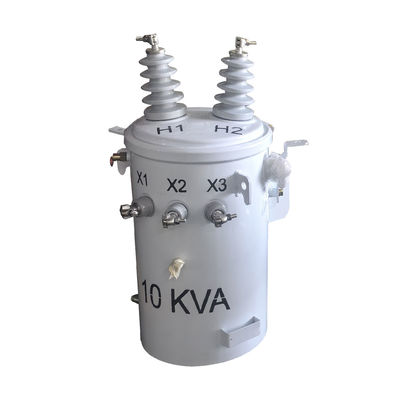

Transformator dystrybucyjny montowany na pojedynczym biegunach o mocy 10Kva od 12470V do 240V DOE 2016 CSA ANSI/IEEE
Każdy z nich jest zamocowany z urządzeniami uziemieniowymi, hakami, podnośnikami i jednym lub dwoma wysokonapięciowymi zbiornikami na pokrywie.podciśnięcie niskiego napięcia na ścianie zbiornika i zamkaPrzełącznik należy regulować na podstawie instrukcji po wyłączeniu zasilania.
Zakres produktu
Pozostałe urządzenia elektryczne
Pozostałe urządzenia elektryczne
Włókna elektryczne
Włókna elektryczne
Typ chłodzenia: ONAN
Dostępne płyny: oleje mineralne i płyny estrowe
Główne dane
Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
Faza | Jednorazowa faza |
Pojemność | 10 KVA |
Napięcie pierwotne | 12470 |
Klasa napięcia pierwotnego | Klasa 25 kV |
Włókno wtórne | 120/240V (L-N-L) |
BIL wtórny | 30 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | KNAN; samoochłodzone |
Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
Materiał nawijania | Miedź |
Wskaźnik temperatury otoczenia | 40°C |
Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
Poziom dźwięku | 48 dBA |
Materiał z zbiornika | 304 ze stali nierdzewnej |
Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
Efektywność | 980,30% |
Brak utraty obciążenia (w watach) | +/- 47 W |
Strata całkowitego obciążenia (w watach) | +/- 156 W |
Całkowita strata obciążenia (w watach) | +/- 203 W |
Rysunek
Specyfikacje
10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
napięcie (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
