Typ transformatora: | Napowietrzny transformator rozdzielczy, typ konwencjonalny | Pojemność: | 25 KVA lub na zamówienie |
---|---|---|---|
Faza: | Jednofazowy | Wzrost temperatury: | 65°C |
Napięcie pierwotne: | 13800 V | Włókno wtórne: | 240/480 V |
Częstotliwość: | 60 Hz | Materiał nawijania: | Miedź |
High Light: | 13Transformatory dystrybucyjne wypełnione olejem o napięciu 0,8 KV,Transformatory rozprowadzane na biegunach |

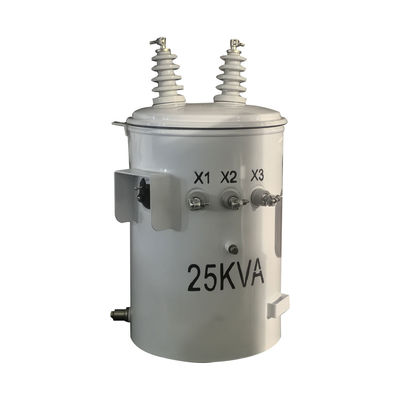

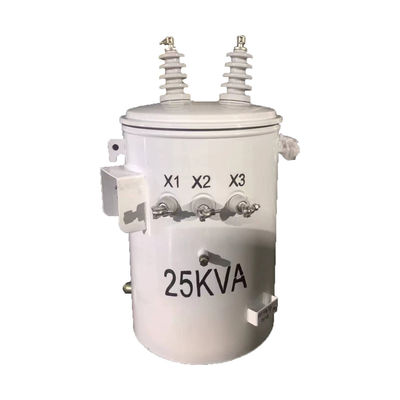

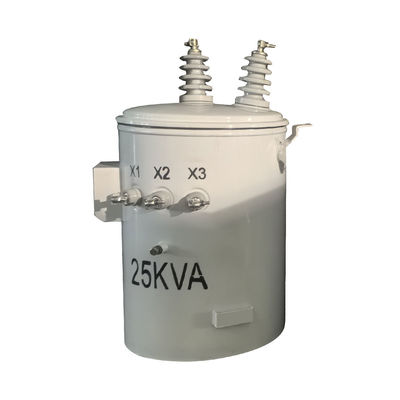

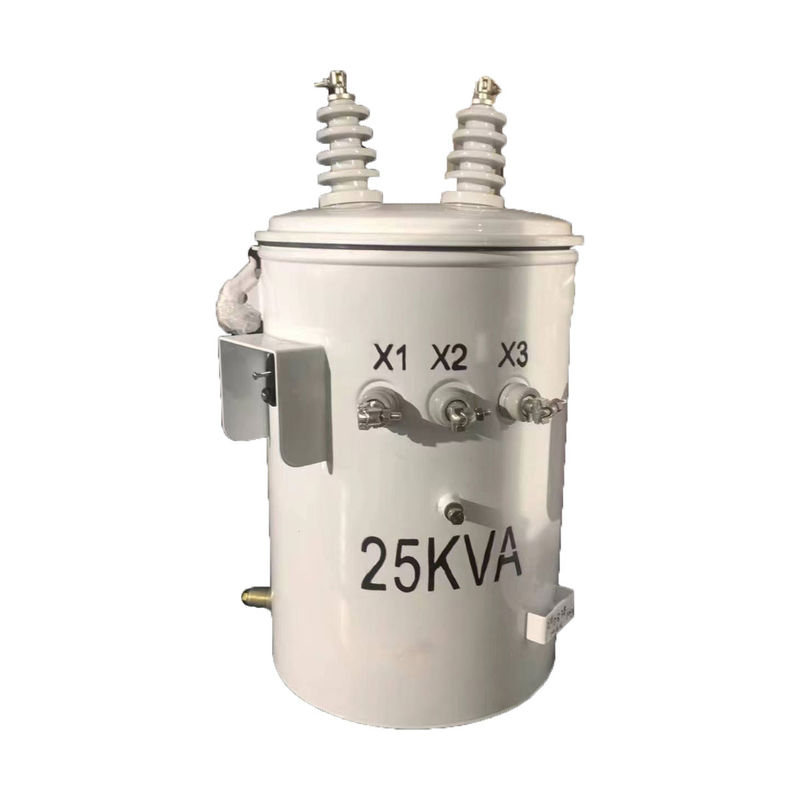

25kva jednofazowe, napełnione olejem transformatory dystrybucyjne na biegunach 13,8KV 34,5KV Do 240V
Jednopasowe, napełnione olejem transformatory dystrybucyjne WINLEY są przeznaczone do obsługi obciążeń mieszkaniowych.oświetlenie przemysłowe i zróżnicowane zastosowania energetyczne. Transformatory te są zaprojektowane pod kątem warunków zastosowań występujących zwykle w systemach dystrybucji energii elektrycznej.2008 Certyfikat
Cechy strukturalne
1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe buchy, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić kable aluminiowe lub miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i końcowy i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie z normami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.
Główne dane
Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
Konfiguracja transformatora | Płyn napełniony słupem |
Faza | Jednorazowa faza |
Pojemność | 25 KVA |
Napięcie pierwotne | 13800V |
Włókno wtórne | 240/480V (L-N-L) |
BIL wtórny | 30 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | ONAN; samochłodzony |
Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
Materiał nawijania | miedź |
Wskaźnik temperatury otoczenia | 40°C |
Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
Poziom dźwięku | 48 dBA |
Całkowita strata obciążenia (w watach) | +/- 481W |
Rysunek
Specyfikacje
10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
napięcie (v) | (%) | |||||
10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
15 | 98.82 | |||||
25 | 98.95 | |||||
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
