| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-5000/35 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 5000KVA |
|---|---|---|---|
| Napięcie pierwotne: | 34500GrdY/19920 | Napięcie wtórne: | 480V |
| Częstotliwość: | 60 Hz | Wzrost temperatury: | 65°C |
| Poziom głośności: | 65 dBA | Materiał uzwojenia: | Miedź |
| High Light: | Transformator dystrybucyjny 5000 kVA,Transformator dystrybucyjny z podmocowanym podłożem,Transformator dystrybucyjny trójfazowy zamontowany na podłodze |
||

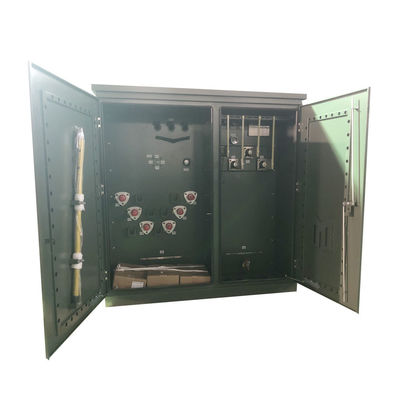

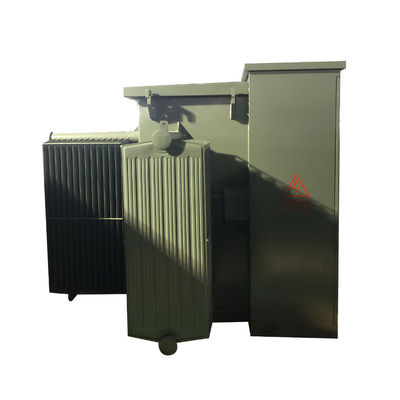

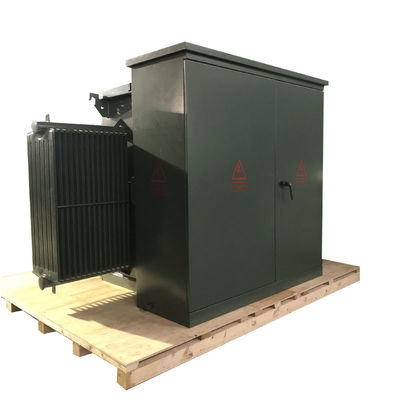

5000 kVA Pad Mount Trójfazowy Transformator Dystrybucyjny Olejny 35kv
WINLEY prezentuje kompleksową gamę płynnych trójfazowych transformatorów dystrybucyjnych, które spełniają odpowiednie normy ANSI®/IEEE®.Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8421W przypadku transformatorów o napięciu 0,5 kV i mocy nominalnej do 5000 kVA, są one idealne do zastosowań wymagających wysokiego napięcia i dużej mocy, w tym podstacji energetycznych i przemysłowego zużycia energii.
Struktura
1)Część transformatora i część szafy sterującej wersji amerykańskiej, z których część transformatora jest całkowicie uszczelnioną konstrukcją,a olej izolacyjny może być dwoma rodzajami oleju o wysokim punkcie zapłonu lub zwykłym olejem.
2)Pokój sterujący jest podzielony na pomieszczenie wysokonapięciowe i pomieszczenie niskonapięciowe.
3)Pokój wysokonapięciowy wyposażony jest w: wtyczkę kablową wysokonapięciową, urządzenie zatrzymujące błyskawice, uchwyt sterowania przełącznikiem obciążenia, uchwyt przełącznika bez podniecenia, bezpiecznik z wtyczką, zawór uwalniający ciśnienie,termometr, miernik ciśnienia, miernik pozycji oleju, wtyczki do napełniania oleju, zawory odpływowe oleju itp., przełączniki obciążenia, wyłączniki oddychania, bezpieczniki wtykowe itp.wszystkie są zanurzone w oleju transformatora wraz z rdzeniem transformatoraKabel wysokonapięciowy i transformator są połączone łącznikami łokciowymi.
4) Strona niskiego napięcia może być zainstalowana z przerywaczami prądu, transformatorami prądu, a także licznikami energii elektrycznej, amperometrami i voltometrami,i obwodów wyjściowych i urządzeń kompensacyjnych pojemności można skonfigurować zgodnie z potrzebami użytkownika.
Wydajność
1.za pomocą falistej konstrukcji uszczelniania zbiornika, obudowy, aby zapobiec kontaktowi z powietrzem, wody w kontakcie z transformatorem, zmniejszając stopień starzenia się oleju,w celu wydłużenia okresu eksploatacji transformatora; poprzez elastyczną deformację falistej, aby regulować zmianę objętości transformerów olej ciepło dziury zimno kurczą.
2. konstrukcja produktu dla typu zewnętrznego, poduszka wolna od oleju, wysoki poziom zapobiegania zanieczyszczeniu; w normalnym okresie użytkowania bez wymiany oleju transformatora, naprawdę wolna od konserwacji,zapewnienie bezpiecznej eksploatacji i niezawodności sieci.
3. przekształcacz posiada urządzenia zabezpieczające do uwalniania ciśnienia, gdy ciśnienie w przypadku awarii przekształcacza jest zbyt wysokie,może być bezpiecznie i niezawodnie uwalniany przez zawór odciągający ciśnienie, aby zapobiec rozszerzeniu wypadku.
Główne dane
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Operacja | Przetwarzanie w dół (nie zatwierdzone w górę) |
| Faza | Trzy fazy |
| Pojemność | 5 MVA (5000 KVA) |
| Grupa wektorów | YnD1 |
| Napięcie pierwotne | 34500GrdY/19920 |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 200 KV |
| Włókno wtórne | 480 V |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Delta |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,0% Typowe |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Wskaźnik napędu impulsowego | N/A |
| Płyn izolacyjny | Biodegradowalne naturalne oleje roślinne Ester Insulatory Fluid - Non-PCB Fluid |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 65 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Wskaźnik klasyfikacji | NEMA 3R Przewodowa szafa przewodowa, zamknięty zbiornik |
| Wymiary* | 96'' W x 108' D x 94' H |
| Masa na sucho (bez oleju) * | 8,040 funtów |
| Całkowita masa (płynna) * | 14,330 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Cechy | Zestaw wejściowy śruby Pentahead |
| Efektywność w % | 980,50% |
Rysunki techniczne
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Akcesoria opcjonalne
Proces produkcji
Częste pytania
