| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-150/12.47 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trzy fazy | Pojemność: | 150 KVA |
|---|---|---|---|
| Napięcie pierwotne: | 12470GrdY/7200 | Włókno wtórne: | 480Y/277 |
| Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Materiał nawijania: | Miedź |
| Impedancja (typowa): | 5,75% | Efektywność: | 99,00% |
| High Light: | 150 Kva Transformator z podkładką,480 V przekształtnik podkładkowy,Transformator 3 fazowy |
||

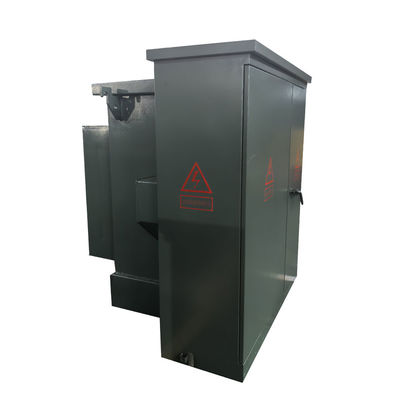

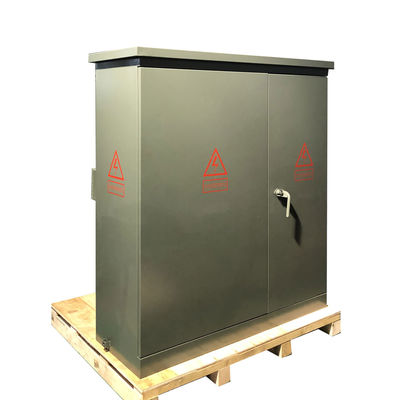

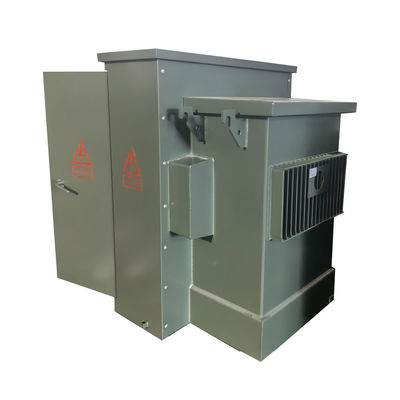

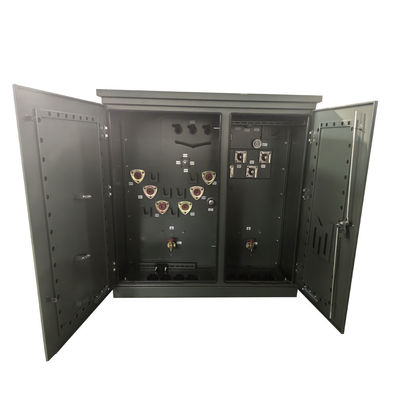

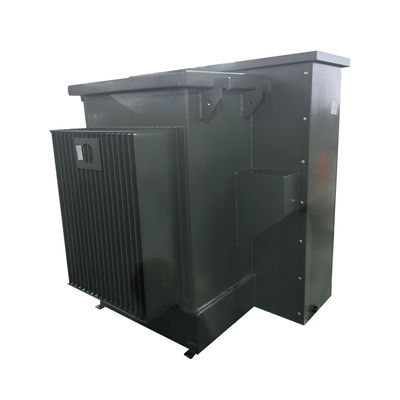

150 Kva 3 fazowa podkładka zamontowana w transformatorze olej zanurzony stopniowo w dół 12,47 KV do 480 V
Opis
Możemy wykonać tę podstawę zgodnie z wymaganiami użytkownika i klientów w ramach ich rysunku / schematu pojedynczej linii (SLD) i potrzeb. Zaprojektujemy i wyprodukujemy tę podstawę zgodnie z międzynarodowym standardem IEC1330,H.V.standardowy IEC62271-200.
Kompact HV i LV jest gotowy.
1) Kompact H.V. ma różne metody zasilania podczas testowania zasilania w 1 czasie, może również być zainstalowany z urządzeniami do testowania H.V. aby zaspokoić zapotrzebowanie na testowanie H.V.
2) W przedziale transformatora można wybrać S11, S13 lub inny transformator o niskim zużyciu oleju i transformator typu suchego.Komora transformatora posiada automatyczne uruchomienie systemów chłodzenia wiatrem i systemów oświetlenia.
3.) Kompact niskiego napięcia może być wykonany zgodnie z potrzebami użytkowników, przyjmuje stałą lub zmontowaną strukturę, aby być systemem zasilania prądem elektrycznym, ma wiele funkcji, takich jak dystrybucja światła,dystrybucja energiiW celu poprawy jakości dystrybucji energii i zadowolenia użytkownika.
Ten podstaw składa się głównie z metalu, stali nierdzewnej, metalu...który może być wybrany przez użytkowników i klientów.
Ta podstacja jest bardzo ważną jednostką dystrybucji energii i zasilania w sieci kabli elektrycznych. Jest to rodzaj kompletnego zestawu zasilania z H.V. sterowanie, ochrona i konwersja,dystrybucja.. używany w trójfazowym transformatorze AC 50Hz i prądu znamionowego max 1600KVA. Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkalnych, szpitalach, centrach handlowych,budynki wieżowce i inne systemy dystrybucyjne.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Faza | Trzy fazy |
| Pojemność | 150 KVA |
| Grupa wektorów | YY0 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Włókno wtórne | 480Y/277 |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | ONAN; samochłodzony |
| Impedancja (typowa) | 10,2-6,0% Typowe |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Wskaźnik wysokości | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Materiał szafki | Stalo powleczone |
| Materiał platformy bazowej | Stalo powleczone |
| Wskaźnik klasyfikacji | NEMA 3R odporny na warunki pogodowe |
| Wymiary | 74'' W x 49' D x 50' H |
| Waga | 2700 funtów. |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki produktu
Warunki środowiskowe do normalnego użytkowania
Wysokość: nie więcej niż 1000 metrów;
Temperatura otoczenia: nie wyższa niż +40°C, nie niższa niż -25°C, średnia dzienna różnica temperatury nie większa niż 35°C, średnia roczna różnica temperatury nie większa niż 20°C;
prędkość wiatru nie przekracza 35 m/s;
w miejscu instalacji nie występuje zagrożenie wybuchem, korozja chemiczna i silne drgania;
Metoda chłodzenia: naturalne chłodzenie powietrzem (AN).
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
