| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-3000/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 3000 Kva |
|---|---|---|---|
| Napięcie pierwotne: | 12470V lub na zamówienie | Napięcie wtórne: | 480Y/277 |
| Grupa wektorów: | Dyn1 | Wzrost temperatury: | 65°C |
| Impedancja (typowa): | 5,75% | Materiał uzwojenia: | Miedź |
| High Light: | Transformator z podkładką o mocy 3000 KVA,12.47kv Transformator z podkładką,13.8kv Transformator z podkładką |
||

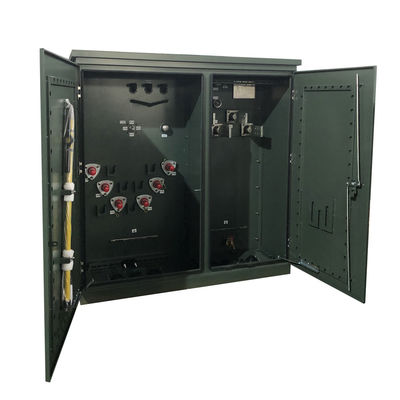

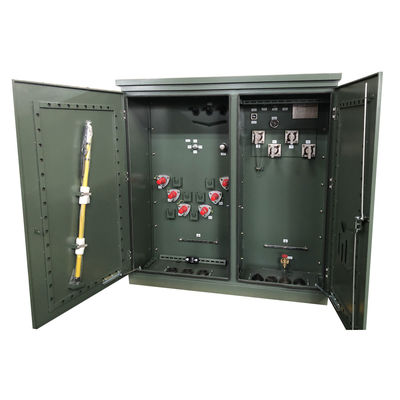

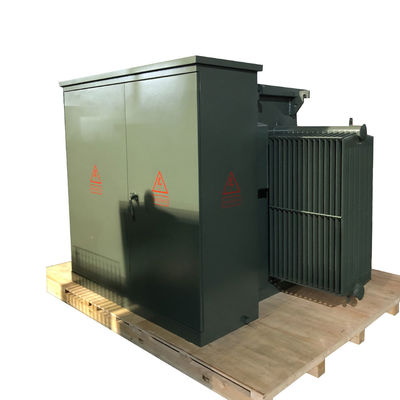

3000 mva Trzyfazowe przewody zasilające Radiale 3 Fazowe przewody zasilające Transformer 12.47kv 13.2kv 13.8kv
WINLEY prezentuje kompleksową gamę płynnych trójfazowych transformatorów dystrybucyjnych, które spełniają odpowiednie normy ANSI®/IEEE®.Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8421W przypadku transformatorów o napięciu 0,5 kV i mocy nominalnej do 5000 kVA, są one idealne do zastosowań wymagających wysokiego napięcia i dużej mocy, w tym podstacji energetycznych i przemysłowego zużycia energii.
Struktura
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Rodzaj zasilania transformatora | Podaż pętli |
| Operacja | Przetwarzanie w dół (nie zatwierdzone w górę) |
| Faza | Trzy fazy |
| Pojemność | 3 MVA (3000 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 12470V |
| Włókno wtórne | 480Y/277 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,0-7,5% |
| Waga płynu (oleju) * | 2,545 funtów |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 63 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Wymiary* | 90 W x 80 D x 83 H |
| Masa na sucho (bez oleju) * | 5,810 lb |
| Całkowita masa (płynna) * | 12,576 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Cechy | Zestaw wejściowy śruby Pentahead |
| Całkowita strata obciążenia (w watach) 50% | +/- 12,090 W |
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Akcesoria opcjonalne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
