| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-300/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 300KVA |
|---|---|---|---|
| Napięcie pierwotne: | 12470GrdY/7200V | Napięcie wtórne: | 480Y/277 |
| Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Grupa wektorów: | YnYn0 |
| Wzrost temperatury: | 65°C | Ocena izolacji: | Klasy E Izolacja - 120°C, 248°F |
| High Light: | Transformator montowany na podłodze o mocy 300 KVA,12470GrdY/7200V Transformator na podłodze,Trójfazowy przekształcacz z podkładką |
||

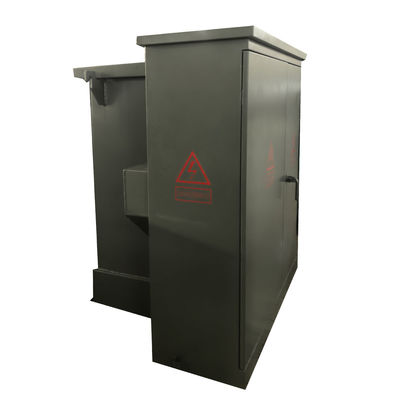

300Kva Trójfazowa podkładka montażu transformatora z pętlą zasilania 12470GrdY/7200 do 480Y/277
podsumowanie
Trójfazowy transformator zamontowany na podkładce zanurza przełącznik obciążenia i bezpiecznik po stronie wysokiego napięcia transformatora z rdzeniem i uzwojami transformatora w tym samym zbiorniku oleju,ma zalety zaawansowanej struktury, niezawodna wydajność, oszczędność energii i zmniejszenie zużycia, elastyczne wykorzystanie, duża zdolność adaptacyjna i korzyści ekonomiczne.

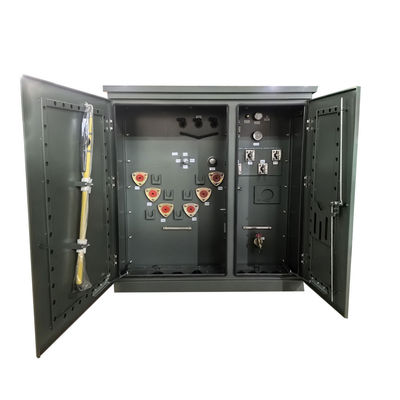

struktura produktu
Opis
1)Struktura jest kompaktowa i rozsądna, a objętość mała, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3)Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilanie końcowe i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą zdolność do przeciążenia;
5) Do ochrony wykorzystuje się podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką ma cechy podwójnej wrażliwości prądu i temperatury, aby zapewnić bezpieczną i niezawodną pracę produktu;
6)Złącze kablowe 200A można podłączać i odłączać pod obciążeniem i można go obsługiwać jako przełącznik obciążenia w nagłych wypadkach.
7)Winowanie przyjmuje połączenie Dyn11 a rdzeń żelazny przyjmuje trójfazową czterokolumnową strukturę, dzięki czemu produkt może działać pod każdym niesymetrycznym obciążeniem, a punkt neutralny nie dryfuje,napięcie jest stabilne, jakość zasilania jest wysoka, szafa się ogrzewa, hałas jest niski, a działanie ochrony przed błyskawicami jest dobre;
8)Rządek przyjmuje antykorozyjne wzornictwo i specjalne oczyszczanie farbą, piękne i nowe, odpowiednie dla różnych środowisk, i osiąga efekt upiększania miasta.
Główne dane
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Operacja | Przetwarzanie w dół (nie zatwierdzone w górę) |
| Faza | Trzy fazy |
| Pojemność | 300 KVA |
| Grupa wektorów | Wyniki |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 480Y/277 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Wye-N |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
Rysunki techniczne
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
