| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-250/5 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność znamionowa: | 250KVA lub dostosowane |
|---|---|---|---|
| Napięcie pierwotne: | 4160GrdY/2400 | Napięcie wtórne: | 240/120 V |
| Wzrost temperatury: | 65°C | Częstotliwość: | 60 Hz |
| Materiał uzwojenia: | Miedź | wydajność: | 99,20% |
| High Light: | Transformator montowany na podkładce jednofazowej,Transformator z napędem 75 kW,Transformator z podkładką o mocy 250 kW |
||

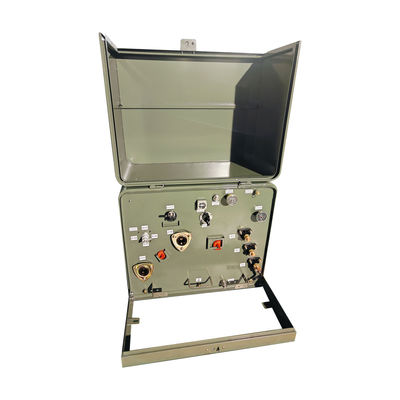

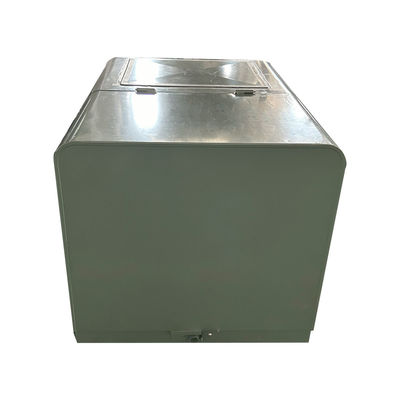

304 Zbiornik ze stali nierdzewnej z jednofazowym podkładem, zamontowany na transformatorze, olej zanurzony 50kva 75kva 100kva 250kva
Szczegóły dotyczące produktu
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 250 |
| Napięcie pierwotne | 4160GrdY/2400 |
| Włókno wtórne | 240/120V (L-N-L) |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | ONAN; samochłodzony |
| Efektywność | Spełnienie normy DOE 2016 |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza |
| Materiał z zbiornika | 304 ze stali nierdzewnej |
| Materiał szafki | 304 ze stali nierdzewnej |
| Materiał platformy bazowej | 304 ze stali nierdzewnej |
| Wymiary* | 36 x 54 x 39 |
| Waga* | 2250 funtów. |
| Oceny ratingowe | Zgodne z normą ANSI/IEEE #C57.12.00 |
| Efektywność | 99.20% |
Rysunek
Cechy
1) powłoka zbiornika transformatora montowanego na podkładce jednofazowej przekracza C57,12.8 i C57,12.29Pełna zgodność z IEEE C57.12.28 normy integralności obudowy.
2) Dwa zewnętrznie zaciskane uniwersalne wysokonapięciowe studnie z gniazdkami do obrotu pętlowego lub jedna zewnętrznie zaciskana studnia z gniazdkami do obrotu promieniowego.
3) Trzy zewnętrznie zaciskane zęby niskonapięciowe z zwiniętymi miedzianymi kłębami, w tym w pełni izolowany neutralny końcowy z odłączalnym pasem podgruntowym.
4)Rymowane uchwyty; wgłębione dno komory olejowej.
5)Przepuszczalne, zmontowane na płytkę urządzenia podnoszące ze stali nierdzewnej.
6)Automatyczne urządzenie odciągające ciśnienie.
7)Olej mineralny o właściwościach elektrycznych z inhibitorem utleniania.
8)Zdejmowalny kaptur z odpornymi na korozję szczytami i beczkami ze stali nierdzewnej.
9)Kopułkowane powierzchnie górne na maszynie i przedziale olejowym, aby zapobiec zatrzymywaniu wody.
10) wtyczka do napełniania olejem/wtyczka do poziomu oleju; wtyczka do odpływu oleju; przepisy dotyczące uziemienia zbiornika.
11)Zespół zamykający odporny na korozję z zamkniętym śrubą zabezpieczającą z pięcioramienną głową, pływającym orzechem i zamkiem z podmuchem.
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
