| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-112/13,8 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Typ transformatora: | Montowany na słupie | Faza: | Trójfazowy |
|---|---|---|---|
| Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Wzrost temperatury: | 65°C |
| Napięcie pierwotne: | 13800GrdY/7968 | Napięcie wtórne: | 480Y/277 (LNL) |
| Częstotliwość: | 50/60 Hz | Materiał uzwojenia: | Miedź |
| High Light: | Trójfazowy przemiennik rozdzielczy powietrzny,13.8KV przekształcacz rozkładu powietrznego,Transformator rozprowadzany na powierzchni powietrznej z osadzeniem w oleju |
||

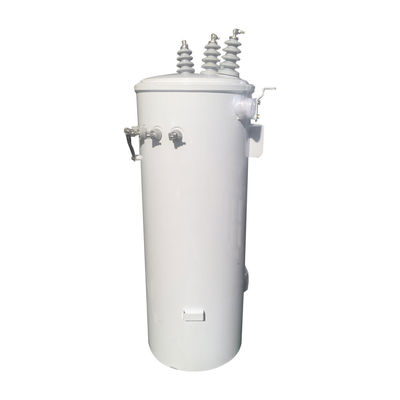

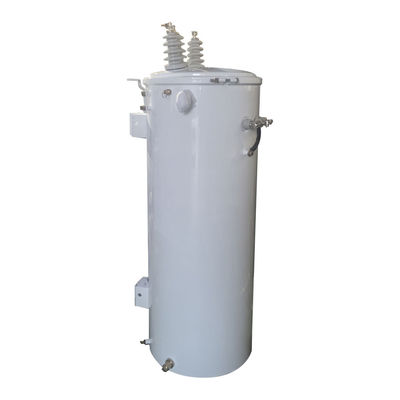

112.5Kva Trzyfazowy słup zamontowany w powietrzu Transformator dystrybucyjny Olej zanurzony 13,8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V do 240V
WINLEY's Three Phase Pole Mounted Round Tank jest zaprojektowany do obsługi w obszarach, w których potrzebna jest moc trójfazowa, ale przestrzeń jest ograniczona.Zapewnia ona czystszą obsługę przy niższych kosztach instalacji niż bank trzech jednofazowych transformatorów. Triplex core/coil jest wyborem do obsługi obciążeń silnika elektrycznego, zwłaszcza przy częstym uruchamianiu silnika.
Standardowe cechy
Spełnia lub przekracza obecne standardy IEEE i NEMA.
Projekt trójkątnego rdzenia/cewki.
Proces mokrości wysokonapięciowych zębatek.
Odlewane poliestrowe zęby niskiego napięcia.
Złożona z cyny brązowa końcówka nadająca się do łączenia miedzi lub aluminium.
Dwie rezerwuary.
Zabezpieczenie montażu uchwytującego błyskawice.
1/2 ̊ wtyczki odprowadzkowej.
Automatyczne urządzenie obniżające ciśnienie.
Olej mineralny.
Zbiornik z lekkiej stali i przykrywkę.
Laserowa tabliczka z nazwą.
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny, typu konwencjonalnego |
| Konfiguracja transformatora | Płyn napełniony słupem |
| Typ polarności transformatora | Odciągające |
| Faza | Trzy fazy |
| Pojemność | 1120,5 KVA |
| Napięcie pierwotne | 13800GrdY/7968 |
| Włókno wtórne | 480Y/277 (LNL) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Wymiennik kliknięć | 5-pozycyjny zmiennik kranu z zewnętrznym uchwytem obsługi |
| Położenie przełącznika | Środek nadwozia zbiornika, po lewej stronie urządzeń montażowych |
| Impedancja | 20,70-5% |
| Rodzaj pierwotnego połączenia | Żywy podkładki |
| Pierwotne zakończenie | Porcelanowe obudowy wysokonapięciowe |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Wymiary* | 30.71''-W x 31.89''-D x 47.24''-H |
| Całkowita masa (płynna) * | 968 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 990,10% |
| Brak utraty obciążenia (w watach) | +/- 227W |
| Strata całkowitego obciążenia (w watach) | +/- 815 W |
Specyfikacje
| KVA | napięcia w zakresie podstawowym | napięcia wtórne |
| 30 | 4160 Grdy/2400 do 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 środkowy kran |
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
