Pojemność znamionowa: | 100KVA | Napięcie pierwotne: | 12000 V |
---|---|---|---|
Napięcie wtórne: | 120/240 V | Ocena izolacji: | Klasy E Izolacja - 120°C, 248°F |
Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Podstawowy BIL: | 95 KV |
Materiał uzwojenia: | Miedź | Grupa wektorów: | II6 |
High Light: | Transformator z osadzonym w oleju podkładkiem,Transformator zamontowany na podłożu dystrybucji energii elektrycznej,Transformator 100 kVA zamontowany na podkładce |

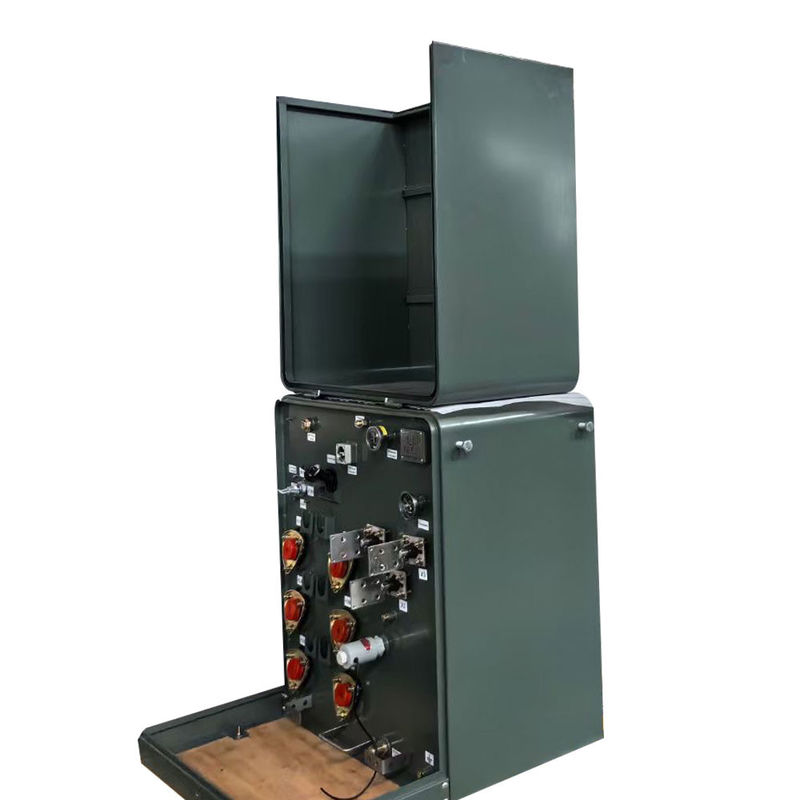

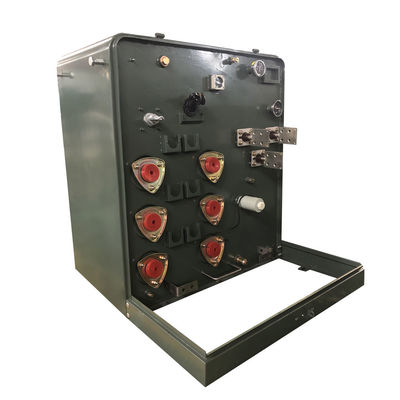

Zdjęcia wyrobu fabrycznego
Charakterystyka wydajności
1) Podstawa transformatora łączonego, górna część szafki jest z konstrukcją z wełny skalnej, która posiada kanał wentylacyjny,może skutecznie zmniejszyć promieniowanie słoneczne i zapewnić rozpraszanie ciepła.
2) Na powierzchni całej powłoki szafki rozpyla się specjalną podstawkę i farbę, która ma silną odporność na korozję.
3) Wnętrze można podzielić na komorę wysokiego napięcia, komorę transformatora i komorę niskiego napięcia.
4) Ponadto jest wyposażony w urządzenie automatycznego wydechowego do sterowania temperaturą, aby zapewnić zakres temperatury.
5)Każda jednostka posiada doskonały system sterowania, wyświetlacz i oświetlenie.
6)Wyposażenie urządzenia spełnia wymagania ochrony IP33, posiada rozsądną konstrukcję, konstrukcję i technologię, jest dobrej jakości i łatwo utrzymywane.
Szczegóły dotyczące produktu
Główne dane
Rodzaj transformatora | Podkładka zamontowana w przedziale |
Rodzaj zasilania transformatora | Podaż pętli |
Faza | Jednofazowe (podłącza się do 3-fazowej sieci elektrycznej) |
Pojemność | 100 KVA |
Grupa wektorów | II6 |
Napięcie pierwotne | 12000V |
Klasa napięcia pierwotnego | Klasa 15 kV |
Phasor pierwotny | Delta |
BIL podstawowy | 95 KV |
Włókno wtórne | 120/240 (L-N-L) |
Klasy napięcia wtórnego | 1Klasy 2 kV |
Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
BIL wtórny | 30 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | ONAN; samochłodzony |
Impedancja | 20,0% Typowe |
Rodzaj pierwotnego połączenia | Martwy front |
Przełącznik przerywania obciążenia | 4-pozycja LBOR, Hot Stick operacyjny |
Wskaźnik przełącznika przerwania obciążenia | 200 ampera, 15 kV |
Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
Płyn izolacyjny | Płyn izolacyjny oleju mineralnego - płyn niepowiązany z PCB |
Waga płynu (oleju) * | 573.19 funtów |
Materiał nawijania | Miedź |
Wskaźnik temperatury otoczenia | 40°C |
Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
Poziom dźwięku | 51 dBA |
Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza lub poniżej |
Materiał podstawowy | Stal zorientowana na ziarno |
Wstawianie | Podkładka |
Otwarcie przewodu | Wprowadzenie/wyjście z podłoża |
Wymiary* | 55.34''-W x 45.28''-D x 41.53''-H |
Masa na sucho (bez oleju) * | 8810,83 funtów. |
Całkowita masa (płynna) * | 19400,04 funtów. |
Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
Cechy | Zestaw wejściowy śruby Pentahead |
Płyn izolacyjny o wysokim punkcie palenia | |
Płyn zawierający mniej niż 1 ppm PCB | |
Wyposażenie zabezpieczone | |
Kompact przewodowy NEMA 3R | |
Podnoszący się podkładek z zamykalną pokrywką | |
Efektywność | 99.00% |
Produkty techniczne
Jednopasowy przekształcacz na podkładce Specyfikacja | ||||||||
Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Projektowanie produktu
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
