| Nazwa marki: | WINLEY |
| Numer modelu: | D-75/15 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |
Podsumowanie

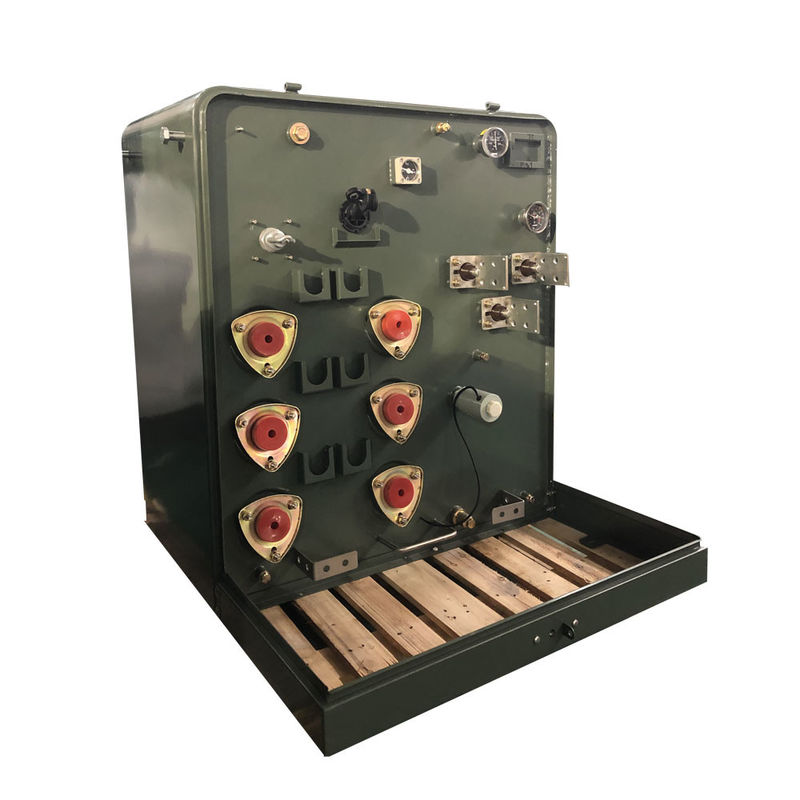

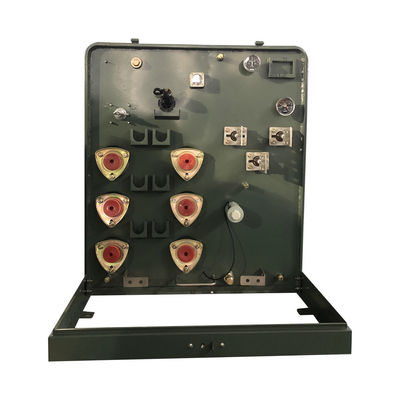

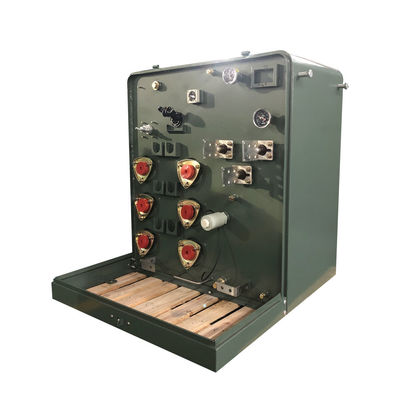

Transformator montowany na podkładce jednofazowej jest transformatorem dystrybucyjnym zanurzonym w oleju.Tradycyjny transformator jest zaprojektowany w osłonie typu pudełkowego.niski hałas, niskie straty, bezpieczeństwo i niezawodność. Jest powszechnie stosowany w dzielnicach mieszkalnych, centrach handlowych, szpitalach, parkach, szkołach itp. Transformatory montowane na podkładkach jednofazowych są samoochładzane,dostępne w pętli lub zasilacz radialny, i są martwe, spełniają lub przekraczają normy ANSI/CSA/IEEE.
Szczegóły dotyczące produktu
Główne dane
| Rodzaj transformatora | Podkładka zamontowana w przedziale |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 75 KVA |
| Napięcie pierwotne | 12000V |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 120/240 (L-N-L) |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Impedancja | 2% |
| Rodzaj pierwotnego połączenia | Martwy front |
| Wskaźnik przełącznika przerwania obciążenia | 200 ampera, 15 kV |
| Waga płynu (oleju) * | 595.24 funtów. |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 51 dBA |
| Wzrost (wysokość) | 3300 stóp (1000 metrów) nad poziomem morza lub poniżej |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Wstawianie | Podkładka |
| Wymiary* | 51.4''-W x 45.67''-D x 41.53''-H |
| Masa na sucho (bez oleju) * | 617.28 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 99.00% |
| Całkowita strata obciążenia (w watach) * | +/- 1092W |
Produkty techniczne
| Jednopasowy przekształcacz montowany na podłodze Specyfikacja | ||||||||
| Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Charakterystyka wydajności
1) Podstawa transformatora łączonego, górna część szafki jest z konstrukcją ze stali, ze ścięciem z wełny skalnej, która posiada przewód wentylacyjny,może skutecznie zmniejszyć promieniowanie słoneczne i zapewnić rozpraszanie ciepła.
2) Na powierzchni całej powłoki szafki rozpyla się specjalną podstawkę i farbę, która ma silną odporność na korozję.
3) Wnętrze można podzielić na komorę wysokiego napięcia, komorę transformatora i komorę niskiego napięcia.
4) Ponadto jest wyposażony w urządzenie automatycznego kontroli temperatury wydechowej w celu zapewnienia zakresu temperatury.
5)Każda jednostka posiada nienaganną kontrolę, naładowany wyświetlacz i system oświetlenia.
6)Wyposażenie urządzenia jest zgodne z wymogami ochrony IP33, posiada rozsądną konstrukcję, konstrukcję i technologię, jest dobrej jakości i ułatwia konserwację.
Projektowanie produktu
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
