Faza: | Trójfazowy | Rodzaj: | Transformator wypełniony olejem |
---|---|---|---|
Metoda chłodzenia: | ONAN/KNAN | Częstotliwość: | 50 Hz/60 Hz |
Materiał: | Miedź/aluminium | Pojemność znamionowa: | 10000Kva |
Napęd nominalny: | 6kV-35kV | ||
High Light: | Transformator chłodzący olejem 10000kva,33kv Step Up Transformer,3fazowy transformator chłodzący olejem |

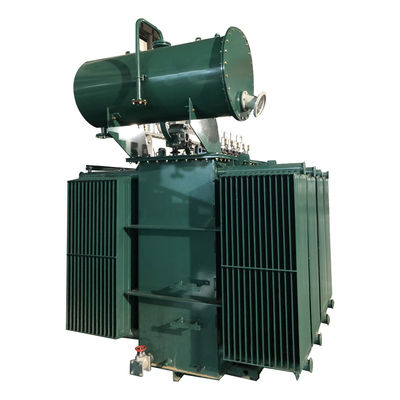

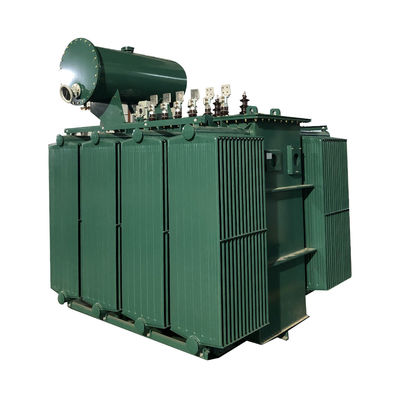

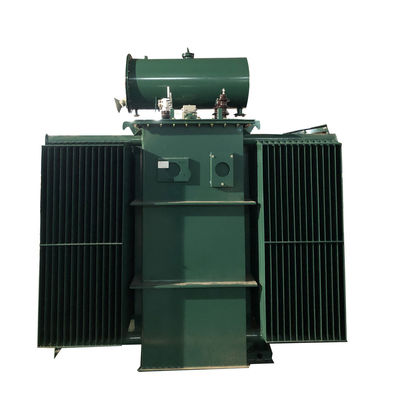

System chłodzenia olejem Transformator 10000kva 11kv Do 33kv Step Up Transformator
Trójfazowy przekształcacz rozdzielający zanurzony w oleju stosuje nową strukturę izolacyjną i sprawia, że oporność na zwarcie jest silna.Rdzeń żelaza jest wykonany z wysokiej jakości płyty silikonowo- stalowej walcowanej na zimnoGrupa owijania wysokiego napięcia składa się z wysokiej jakości linii miedzi bez tlenu i przyjmuje wielowarstwową strukturę typu bębna.Wszystkie elementy mocujące zostały poddane specjalnej obróbce w celu zapobiegania ich luzowaniu.
Cechy produktu
▶ Rdzeń żelazny wykonany jest z wysokiej jakości stali siliciowej walcowanej na zimno, z 45-metrowymi złączami, bez przebijania i struktury wiązania taśmą epoksydową,powierzchnia rdzenia jest pokryta farbą w celu zmniejszenia strat i hałasu;
▶ Dzięki nowej konstrukcji izolacyjnej można skutecznie rozpraszać ciepło, zmniejszać wzrost temperatury transformatora i wydłużać jego żywotność.
▶ Zbiornik oleju z wykorzystaniem zbiornika falistego i całkowicie uszczelnionej konstrukcji, która może zapobiec kontaktu oleju transformatora z powietrzem i wodą, spowolnić starzenie się oleju,przedłużyć żywotność transformatoraElastyczna deformacja blachy falistej może regulować objętość oleju transformatora w zależności od rozszerzenia i kurczenia termicznego.
▶ W przypadku awarii transformatora i nadwyżki ciśnieniazawór uwalniający ciśnienie może bezpiecznie i niezawodnie uwalniać ciśnienie, aby zapobiec rozszerzeniu incydentu.
Specyfikacja
SZ11 Seria 2000-31500kVA 35kV OLTC transformator mocy | |||||||
Pojemność ((kVA) | Napęd nominalny | Grupa wektorów | Brak utraty obciążenia | Utrata obciążenia | Impedancja (%) | ||
HV(kV) | Zakres wykrywania | LV ((kV) | |||||
2000 | 35 | 3*2,5% | 6.3 | Yd11 | 2300 | 19200 | 6.5 |
2500 | 10.5 | 2720 | 20600 | ||||
3150 | 35-38.5 | 3230 | 24700 | 7 | |||
4000 | 3870 | 29100 | |||||
5000 | 4640 | 34200 | |||||
6300 | 5630 | 36700 | 8 | ||||
8000 | 6.3 | YNd11 | 7870 | 40600 | |||
10000 | 6.6 | 9280 | 48000 | ||||
12500 | 10.5 | 10900 | 56800 | ||||
16000 | 13100 | 70300 | |||||
20000 | 15500 | 82700 | |||||
25000 | 18300 | 97800 | 10 | ||||
31500 | 21800 | 11600 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
