Faza: | Trójfazowy | Pojemność: | 75KVA lub dostosowane |
---|---|---|---|
Napięcie pierwotne: | 12470GrdY/7200V | Napięcie wtórne: | 480Y/277 |
Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Ocena izolacji: | Klasy E Izolacja - 120°C, 248°F |
Główny materiał: | stal o orientacji ziarnistej | Materiał uzwojenia: | Miedź/Aluminium |
High Light: | Transformator elektryczny zamontowany na podkładce,75 Kva trzyfazowy transformator elektryczny,Transformator zamontowany na podkładce 3fazowej |

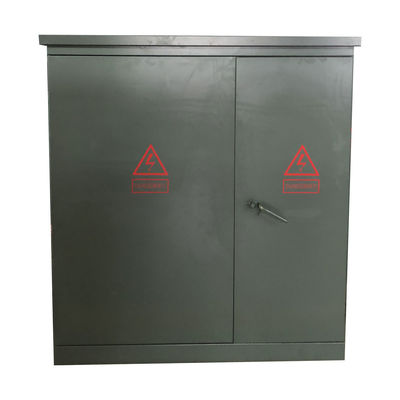

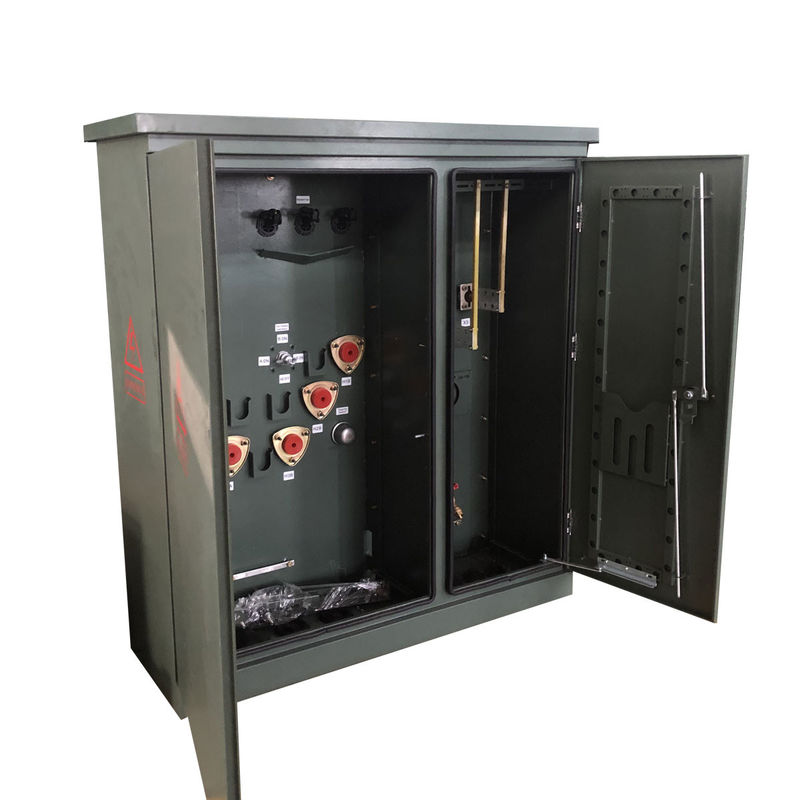

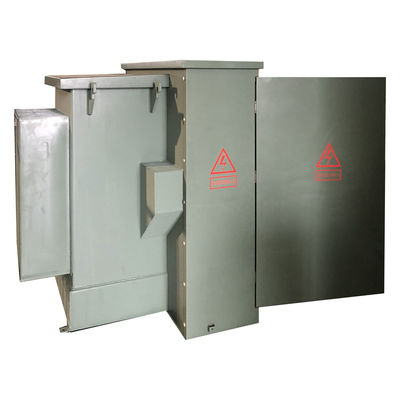

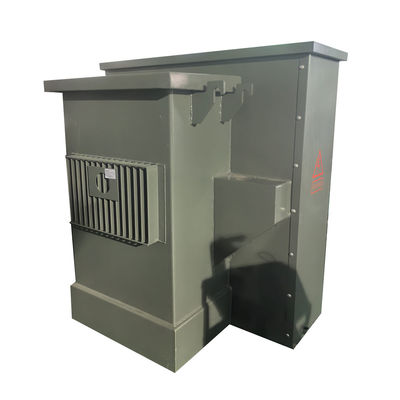

75Kva Trójfazowy podkład elektryczny Transformator 12470V do 480V
WINLEY oferuje kompletną linię płynnych transformatorów dystrybucyjnych ThreePhase Pad-Mounted, które spełniają obowiązujące normy ANSI®/IEEE®.Kombinowany transformator jest szczególnie stosowany do sieci miejskiej centrum obciążenia, więc może zmniejszyć zużycie i poprawić jakość zasilania. Co więcej, ta seria produktów została szeroko stosowana w społecznościach w całym kraju,miejsca publiczne i przemysłowe przedsiębiorstwa górnicze i inne miejsca dystrybucji.
Wydajność
1)Struktura jest kompaktowa i rozsądna, a objętość mała, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3)Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilanie końcowe i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą zdolność do przeciążenia;
5) Do ochrony wykorzystuje się podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką ma cechy podwójnej wrażliwości prądu i temperatury, aby zapewnić bezpieczną i niezawodną pracę produktu;
Główne dane
Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
Konfiguracja transformatora | Płyn napełniony podkładką |
Rodzaj zasilania transformatora | Podaż pętli |
Faza | Trzy fazy |
Pojemność | 75 KVA |
Grupa wektorów | Wyniki |
Napięcie pierwotne | 12470GrdY/7200 |
Włókno wtórne | 480Y/277 |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | KNAN; samoochłodzone |
Wymiennik kliknięć | 5-pozycyjny wymiennik |
Naciśnij Qty | (2) FCAN nad kranami, (2) FCBN poniżej kranów |
Dotknij % | 20,5% |
Wskaźnik przełącznika | 200 ampera, 15 kV |
Impedancja (typowa) | 30,0% |
Materiał nawijania | Aluminiowe |
Wskaźnik temperatury otoczenia | 40°C |
Poziom dźwięku | 51 dBA |
Wymiary* | 61''-W x 43''-D x 69''-H |
Całkowita masa (płynna) * | 2, 160 funtów |
Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
Efektywność w % | 990,10% |
Brak utraty obciążenia (w watach) | +/- 190 W |
Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 950 W |
Rysunki techniczne
Specyfikacja
Trójfazowy przekształcacz z podkładką | ||||
Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
