| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-3750/35 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 3750 KVA |
|---|---|---|---|
| Napięcie pierwotne: | 34500GrdY/19920 | Napięcie wtórne: | 480V |
| Grupa wektorów: | Dyn1 | Wzrost temperatury: | 65°C |
| Impedancja (typowa): | 5,0% Typowo | Materiał uzwojenia: | Miedź |
| High Light: | Transformator na podłodze 3750Kva,IEEE 3phase Pad Mounted Transformer,ANSI Trójfazowy transformator |
||

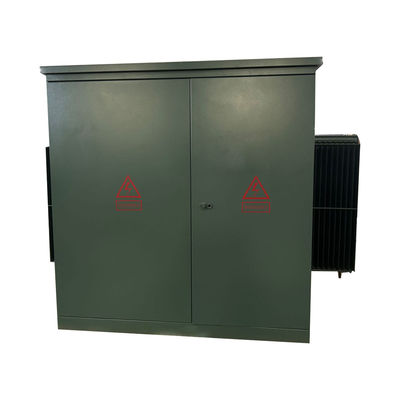

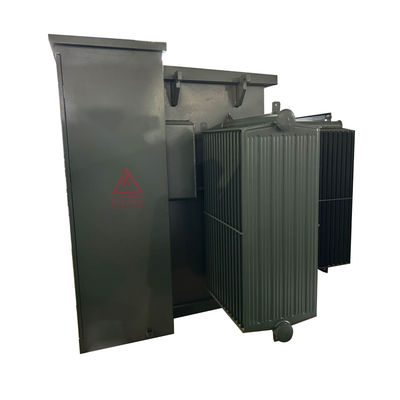

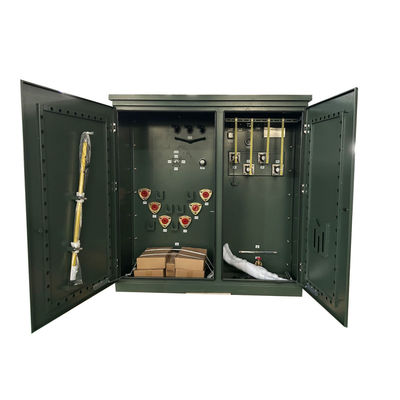

IEEE/ANSI 3750Kva 34500V do 480V Trzyfazowy transformator zamontowany na podłodze
Trójfazowe transformery dystrybucyjne z podkładkami są silne, niezawodne i zaprojektowane z myślą o środowisku.te transformatory zapewniają zwiększoną niezawodność i ochronę przed awariami krytycznych urządzeńNiskie koszty eksploatacji i emisje ciepła tych transformatorów czynią je idealnym wyborem dla szerokiego zakresu zastosowań.
Struktura
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Operacja | Przetwarzanie w dół (nie zatwierdzone w górę) |
| Faza | Trzy fazy |
| Pojemność | 30,75 MVA (3750 KVA) |
| Grupa wektorów | YnD1 |
| Napięcie pierwotne | 34500GrdY/19920 |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| BIL podstawowy | 200 KV |
| Włókno wtórne | 480 V |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,0% Typowe |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Wymiary* | 100'' W x 87' D x 85' H |
| Masa na sucho (bez oleju) * | 8,040 funtów |
| Całkowita masa (płynna) * | 14,330 funtów |
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Opis:
Możemy wykonać tę podstawę zgodnie z wymaganiami użytkownika i klientów w ramach ich rysunku / schematu pojedynczej linii (SLD) i potrzeb. Zaprojektujemy i wyprodukujemy tę podstawę zgodnie z międzynarodowym standardem IEC1330,H.V.standardowy IEC62271-200.
Kompact HV i LV jest gotowy.
1Kompact H.V. ma różne metody zasilania podczas testowania zasilania w 1 czasie, może również być zainstalowany z urządzeniami do testowania H.V. aby zaspokoić zapotrzebowanie na testowanie H.V.
2) W przedziale transformatora można wybrać S11, S13 lub inny transformator o niskim zużyciu oleju i transformator typu suchego.Komora transformatora posiada automatyczne uruchomienie systemów chłodzenia wiatrem i systemów oświetlenia.
3.)Niski napięcie przedział może być wykonany zgodnie z potrzebami użytkowników, przyjmuje stałą lub zmontowaną strukturę do systemu zasilania prądem elektrycznym, ma wiele funkcji, takich jak dystrybucja światła,dystrybucja energiiW celu poprawy jakości dystrybucji energii i zadowolenia użytkownika.
Ten podstaw składa się głównie z metalu, stali nierdzewnej, metalu...który może być wybrany przez użytkowników i klientów.
Ta podstacja jest bardzo ważną jednostką dystrybucji energii i zasilania w sieci kabli elektrycznych. Jest to rodzaj kompletnego zestawu zasilania z H.V. sterowanie, ochrona i konwersja,dystrybucja.. używany w trójfazowym transformatorze AC 50Hz i prądu znamionowego max 1600KVA. Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkalnych, szpitalach, centrach handlowych,budynki wieżowce i inne systemy dystrybucyjne.
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
