Pojemność znamionowa: | 25KVA | Napięcie pierwotne: | 13200GrdY/7620 |
---|---|---|---|
Napięcie wtórne: | 120/240 V (LNL) | Faza: | Jednofazowy |
Metoda chłodzenia: | ONAN/KNAN | Impedancja: | 10,0-2,2% Typowe |
Poziom izolacji: | mi | Wzrost temperatury: | 65°C |
High Light: | Transformator zamontowany na podłodze dystrybucyjnej,Transformator na podłodze dystrybucyjnej 25kva,transformator zanurzony w oleju 220V |
Opis produktu

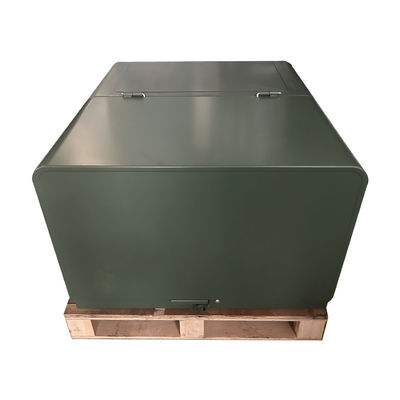

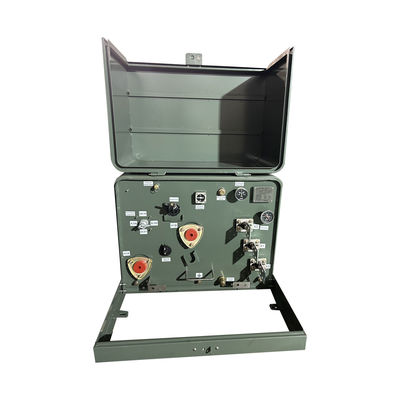

1) Transformatory montowane na podkładkach jednopasowych umieszczane są w szafce z drzwiami i zamkami, zwykle umieszczane na zewnątrz.
2) Wszystkie z tych transformatorów dystrybucyjnych są izolowane olejem, chłodzone siewą, dostępne w pętli lub zasilacze radialne i są martwe.
3) Transformatory te są dostępne w dwóch podstawowych konfiguracjach: radiowej i pętlowej, które są wybierane w zależności od rodzaju obwodu, na którym zostaną włączone.
Szczegóły dotyczące produktu
Produkty techniczne
Jednopasowy przekształcacz na podkładce Specyfikacja | ||||||||
Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
(kVA) | (mm) | (mm) | (mm) | |||||
15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
Cechy
• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wstawione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika

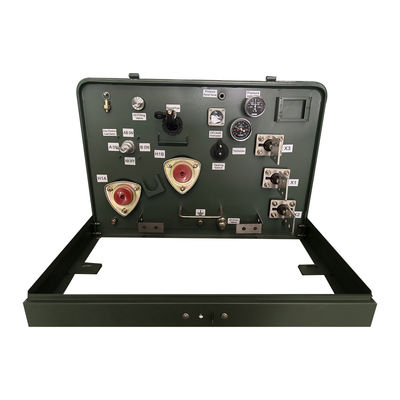

• Wysokonapięciowe studnie z wyciągami - 200 A
Projektowanie produktu
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
