| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-2500/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 2500KVA |
|---|---|---|---|
| Napięcie pierwotne: | 4160V | Napięcie wtórne: | 480Y/277 |
| Grupa wektorów: | Dyn1 | Wzrost temperatury: | 65°C |
| Impedancja (typowa): | 5,75% | Częstotliwość: | 60 Hz |
| High Light: | 2500 Kva Transformator z podkładką,Transformator 480V zamontowany na podkładce 3-fazowej,Transformator typu oleju ISO |
||

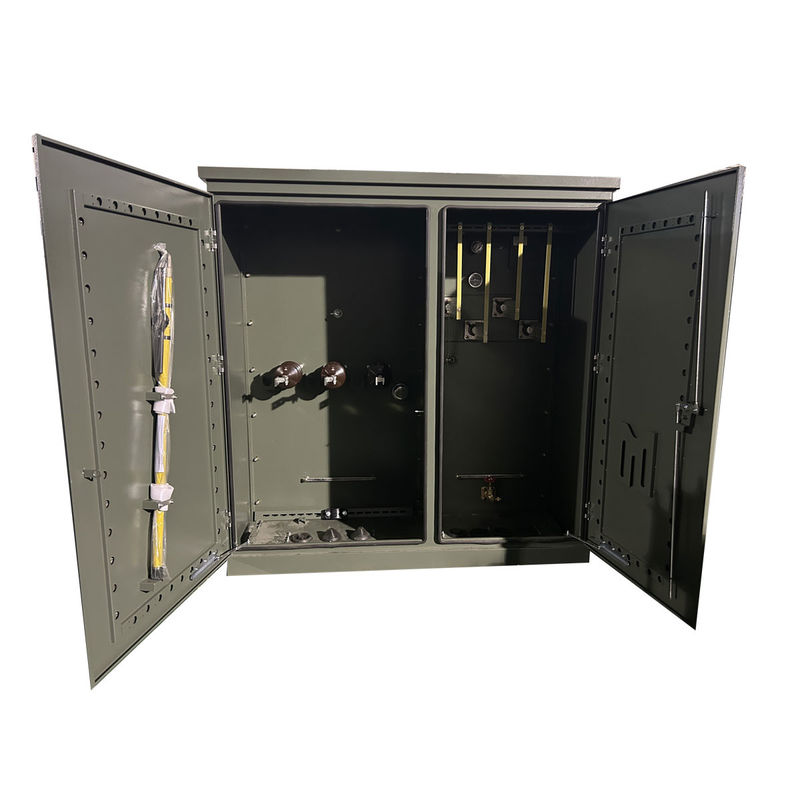

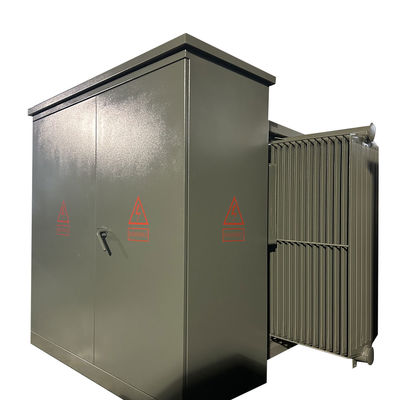

2500Kva Trzyfazowy podkładek zamontowany transformator Step Down4160V do 480 V
Opis:
Możemy wykonać tę podstawę zgodnie z wymaganiami użytkownika i klientów w ramach ich rysunku / schematu pojedynczej linii (SLD) i potrzeb. Zaprojektujemy i wyprodukujemy tę podstawę zgodnie z międzynarodowym standardem IEC1330,H.V.standardowy IEC62271-200.
Kompact HV i LV jest gotowy.
1) Kompact H.V. ma różne metody zasilania podczas testowania zasilania w 1 czasie, może również być zainstalowany z urządzeniami do testowania H.V. aby zaspokoić zapotrzebowanie na testowanie H.V.
2) W przedziale transformatora można wybrać S11, S13 lub inny transformator o niskim zużyciu oleju i transformator typu suchego.Komora transformatora posiada automatyczne uruchomienie systemów chłodzenia wiatrem i systemów oświetlenia.
3.) Kompact niskiego napięcia może być wykonany zgodnie z potrzebami użytkowników, przyjmuje stałą lub zmontowaną strukturę, aby być systemem zasilania prądem elektrycznym, ma wiele funkcji, takich jak dystrybucja światła,dystrybucja energiiW celu poprawy jakości dystrybucji energii i zadowolenia użytkownika.
Ten podstaw składa się głównie z metalu, stali nierdzewnej, metalu...który może być wybrany przez użytkowników i klientów.
Ta podstacja jest bardzo ważną jednostką dystrybucji energii i zasilania w sieci kabli elektrycznych. Jest to rodzaj kompletnego zestawu zasilania z H.V. sterowanie, ochrona i konwersja,dystrybucja.. używany w trójfazowym transformatorze AC 50Hz i prądu znamionowego max 1600KVA. Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkalnych, szpitalach, centrach handlowych,budynki wieżowce i inne systemy dystrybucyjne.

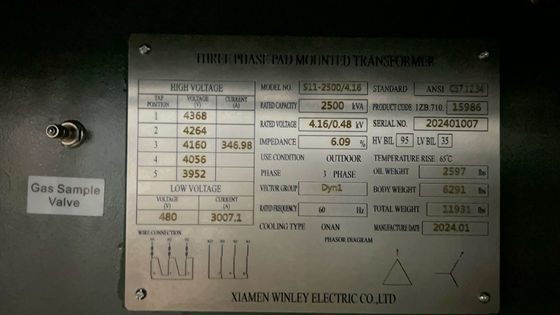

Główne dane
| Dane dotyczące specyfikacji 2500 KVA | |||
| Nie, nie, nie. | Szczegóły | Jednostka | Specyfikacja |
| 1 | Rodzaj | ~ | podkładkowo zamontowane, zasilacze radialne |
| 2 | Pojemność nominalna | kVA | 2500 |
| 3 | Numer fazy | ~ | 3 |
| 4 | Napięcie pierwotne | V | 4160 |
| 5 | Pierwsze zakończenie | ~ | Pozostałe wyroby z porcelany |
| 6 | Włókno wtórne | V | 480Y/277 |
| 7 | Połączenie wtórne | ~ | 12 dołków |
| 8 | Rodzaj odtwarzania | ~ | odbiór z obwodu |
| 9 | Zakres wykrywania | % | ± 2*2,5% |
| 10 | Metoda chłodzenia | ~ | ONAN |
| 11 | Częstotliwość nominalna | Hz | 60 |
| 12 | Grupa wektorów | ~ | Dyn1 |
| 13 | Klasa izolacji | ~ | A(105°C) |
| 14 | Wzrost temperatury | K | 65 |
| 15 | Utrata z wyłączeniem obciążenia | W | 2700 |
| 16 | Utrata na obciążeniu (85°C) | W | 23200 |
| 17 | Impedancja | % | 5.0~7.5 |
| 18 | Materiał nawigacyjny | ~ | miedź |
Cechy
1/Primary Switching
1) 5-pozycyjna zmiennik.
2) 4 pozycja przełącznika przerywania obciążenia, Można obsługiwać go na gorącym patyku i umożliwia elastyczność w naprawie i konserwacji.
2Połączenie końcowe
1)Pierwsze kable zasilania są połączone z łącznikami łokciowymi.
2) Zewnętrznie zaciskane studnie z wstawkami do hamowania obciążenia.
3)Płyty integralne lub bezpłyty ładunkowe.
4) Kończenie drugorzędne Przymocowane zewnętrznie korytarze z NEMA 4-dziurkowymi, 6-dziurkowymi, 8-dziurkowymi, 10-dziurkowymi lub 12-dziurkowymi łopatami. Dostępne są wsparcia łopatowe.
3.Urządzenie ochronne
1) bezpieczniki z bajonetami, bezpieczniki ograniczające prąd częściowego zakresu.
2) Urządzenie automatycznego obniżania ciśnienia.
3) Miernik poziomu oleju.
4) Miernik temperatury oleju.
5) Prężnik próżniowy.
6) Zawór odpływowy z próbkarzem.
7)Klasa dystrybucji, zatrzymacze tlenków metalu, 3-36 kV.
8)Klasa dystrybucji, urządzenia do zatrzymania błyskawicy typu zaworkowego, 3-27 kV.
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
