Faza: | Trójfazowy | Pojemność: | 5000KVA |
---|---|---|---|
Napięcie pierwotne: | 13800 V | Napięcie wtórne: | 480Y/277 |
Grupa wektorów: | Dyn1 | Wzrost temperatury: | 65°C |
Impedancja (typowa): | 5,75% | Materiał uzwojenia: | Aluminium |
High Light: | Typ oleju Transformator 5000kva,13.8kv Elektryczny transformator typu oleju,5000 KVA Transformator zamontowany na podkładce |

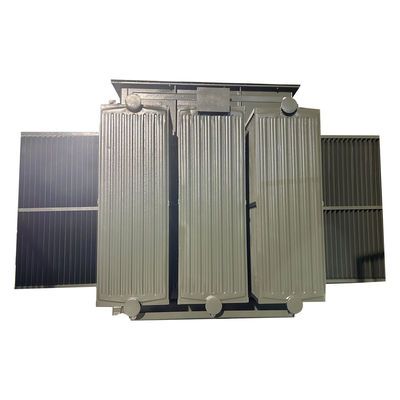

13.8kv Trzy 3-fazowe podkładki zamontowane elektryczny transformator typu oleju 5000kva
Wydajność
1) Konstrukcja jest kompaktowa i rozsądna, a objętość mała, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3) Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilacz końcowy i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą przepustowość;
5) Do ochrony używane są podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką ma cechy podwójnej wrażliwości prądu i temperatury, aby zapewnić bezpieczną i niezawodną pracę produktu;
6) Złącze kablowe 200A można podłączać i odłączać pod obciążeniem i można go obsługiwać jako przełącznik obciążenia w nagłych wypadkach.
7) Owijanie przyjmuje połączenie Dyn11 a rdzeń żelazny przyjmuje trójfazową czterokolumnową strukturę, tak aby produkt mógł działać pod dowolnym obciążeniem asymetrycznym, a punkt neutralny nie dryfował,napięcie jest stabilne, jakość zasilania jest wysoka, szafa się ogrzewa, hałas jest niski, a działanie ochrony przed błyskawicami jest dobre;
8) Kabinet przyjmuje antykorozyjny projekt i specjalne oczyszczanie farbą, piękne i nowatorskie, odpowiednie do różnych środowisk i osiąga efekt upiększania miasta.
Szczegóły dotyczące produktu
Główne dane
dane dotyczące specyfikacji | |||
Nie, nie, nie. | Szczegóły | Jednostka | Specyfikacja |
1 | Rodzaj | ~ | podkładka, podkładka pętlowa |
2 | Pojemność nominalna | kVA | 5000 |
3 | Numer fazy | ~ | 3 |
4 | Napięcie pierwotne | V | 13800Delta. |
5 | Główne wykończenie | ~ | 600A gąbki |
6 | Włókno wtórne | V | 480Y/277 |
10 | Metoda chłodzenia | ~ | ONAN |
11 | Częstotliwość nominalna | Hz | 60 |
12 | Grupa wektorów | ~ | Dyn1 |
13 | Klasa izolacji | ~ | A |
14 | Wzrost temperatury | K | 65 |
15 | Utrata z wyłączeniem obciążenia | W | 4310 |
16 | Utrata na obciążeniu (75°C) | W | 31000 |
17 | Impedancja | % | 7.5 |
18 | Materiał nawigacyjny | ~ | miedzi lub aluminium |
19 | Materiał podstawowy | ~ | stali krzemowej |
20 | Materiał chłodzący | olej mineralny | |
21 | Materiał obudowy | ~ | Pozostałe |
22 | Kolor obudowy | ~ | zielony |
23 | Warunki eksploatacji | ~ | w pomieszczeniach wewnętrznych lub zewnętrznych |
24 | Poziom morza | M | ≤ 1000 |
25 | Standardowy | ~ | ASNI |

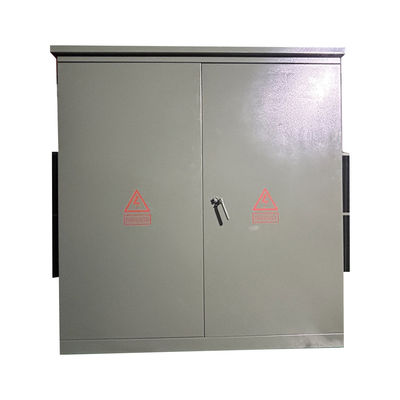

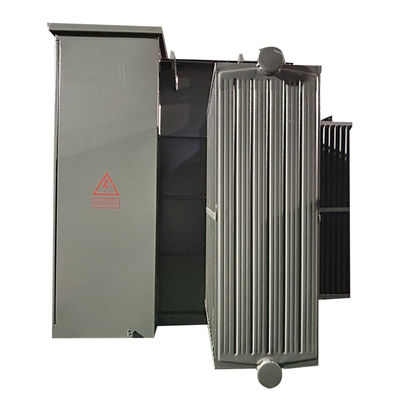

Struktura produktu
1)Część transformatora i część szafy sterującej wersji amerykańskiej, z których część transformatora jest całkowicie uszczelnioną konstrukcją,a olej izolacyjny może być dwoma rodzajami oleju o wysokim punkcie zapłonu lub zwykłym olejem.
2)Pokój sterujący jest podzielony na pomieszczenie wysokonapięciowe i pomieszczenie niskonapięciowe.

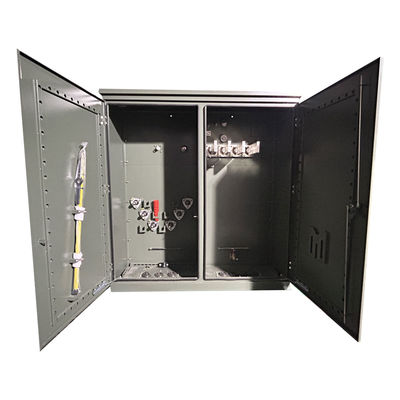

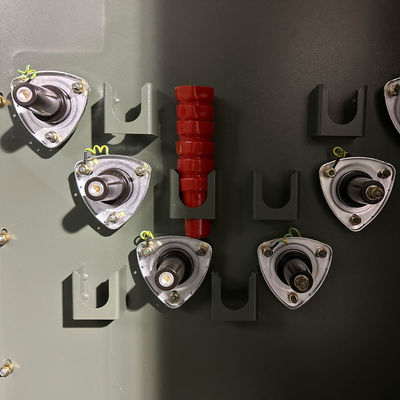

3)Pokój wysokonapięciowy wyposażony jest w: wtyczkę kablową wysokonapięciową, urządzenie zatrzymujące błyskawice, uchwyt sterowania przełącznikiem obciążenia, uchwyt przełącznika bez podniecenia, bezpiecznik z wtyczką, zawór uwalniający ciśnienie,termometr, miernik ciśnienia, miernik pozycji oleju, wtyczki do napełniania oleju, zawory odpływowe oleju itp., przełączniki obciążenia, wyłączniki oddychania, bezpieczniki wtykowe itp.wszystkie są zanurzone w oleju transformatora wraz z rdzeniem transformatoraKabel wysokonapięciowy i transformator są połączone łącznikami łokciowymi.
4) Strona niskiego napięcia może być zainstalowana z przerywaczami prądu, transformatorami prądu, a także licznikami energii elektrycznej, amperometrami i voltometrami,i obwodów wyjściowych i urządzeń kompensacyjnych pojemności można skonfigurować zgodnie z potrzebami użytkownika.
Specyfikacja
Trójfazowy przekształcacz z podkładką | ||||
Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
