Faza: | Trzy | Pojemność znamionowa: | 6500KVA lub dostosuj |
---|---|---|---|
Metoda chłodzenia: | AN/AF | Częstotliwość: | 50/60HZ |
Poziom izolacji: | F/H | Materiał uzwojenia: | Aluminium |
Grupa wektorów: | Dyn11 | Wzrost temperatury: | 100 ℃ |
High Light: | Wlewany transformator z cewką,6500K transformator typu suchego,Transformator z odlewą cewką 33KV |
6500K Trzyfazowy transformator typu suchego Wlewy odlewane transformator 33KV
Właściwości transformatora suchego
1) Wzór odporny na wilgoć i korozję i może normalnie działać przy 100% wilgotności,zwłaszcza przy pracy w ekstremalnych warunkach środowiskowych.
2) Z utratą energii, niewielkim lokalnym rozładowaniem, małym hałasem i silną zdolnością rozpraszania ciepła, może działać w 150% znamionowego obciążenia.
3) Wysoka całkowita wytrzymałość mechaniczna walcowanej cewki jest odporna na nagłe zwarcia.
4) Bezpieczne, przeciwpożarowe, bez zanieczyszczeń, można zainstalować bezpośrednio w centrum obciążenia.
5)Prosta konserwacja i montaż, niskie ogólne koszty eksploatacji.
Główne dane

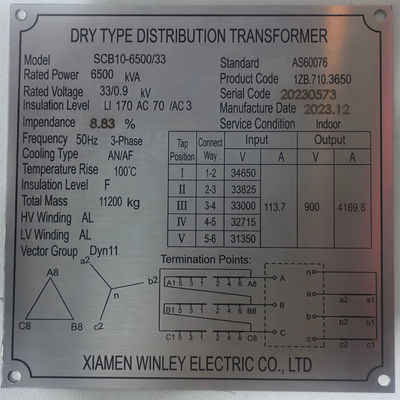

Dane dotyczące specyfikacji transformatora 6500kVA | |||
Nie, nie, nie. | Szczegóły | Unit | Specyfikacja |
1 | Rodzaj | ~ | typ suchy, żywica odlewana |
2 | Pojemność nominalna | kVA | 6500 |
3 | Obowiązek | ~ | Nieprzerwana praca |
4 | Numer fazy | ~ | 3 |
5 | Napięcie pierwotne | V | 33000 |
6 | Włókno wtórne | V | 900 |
7 | Rodzaj odtwarzania | ~ | nieobjęty obwodem |
8 | Zakres wykrywania | % | ± 2*2,5% |
9 | Metoda chłodzenia | ~ | AN/AF |
10 | Częstotliwość nominalna | Hz | 50 |
11 | Grupa wektorów | ~ | Dyn11 |
12 | Klasa izolacji | ~ | F |
13 | Wzrost temperatury | °C | 100 |
14 | Impedancja | % | 9 |
15 | Brak utraty obciążenia | W | 10930 |
16 | Utrata w trakcie obciążenia ((120°C) | W | 55320 |
17 | Materiał nawigacyjny | ~ | Aluminiowe |
18 | Materiał podstawowy | ~ | Stal krzemowa |

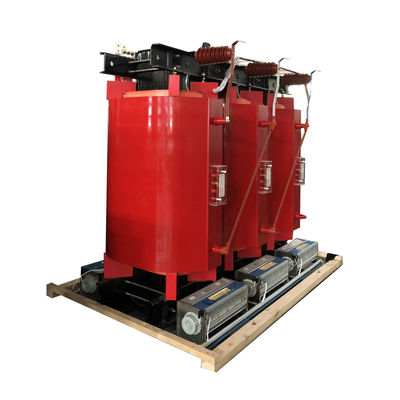

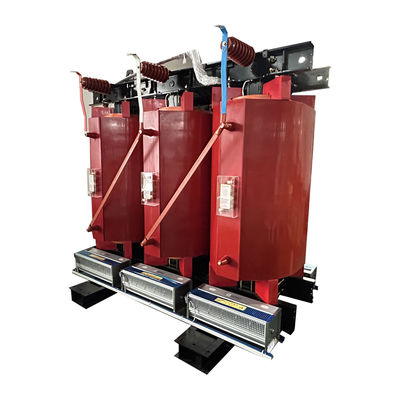

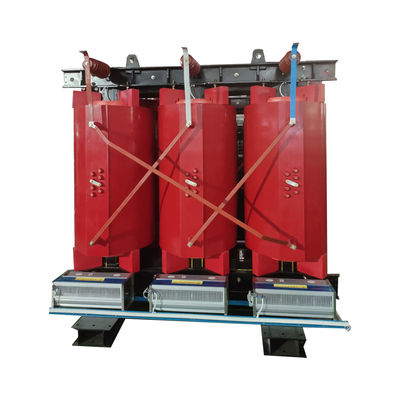

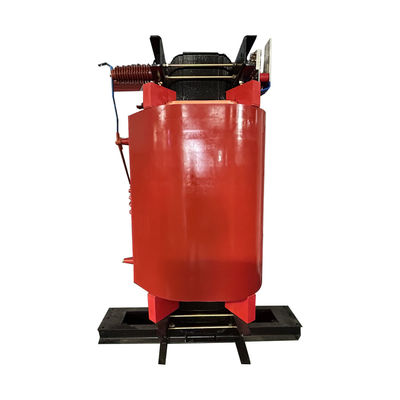

Rysunki produktu
Specyfikacja
Pojemność nominalna | Wysokie napięcie | Niskie | Symbol połączenia | Brak utraty obciążenia | Utrata w trakcie obciążenia | Brak prądu obciążenia | Waga | Niezależność krótkiego obwodu |
(KVA) | (KV) | napięcie | (W) | (W) | (%) | (KG) | (%) | |
(KV) | ||||||||
10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
30 | 6.3 | Zgadza się. | 0.215 | 0.75 | 3.2 | 260 | ||
50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
125 | 0.53 | 1.955 | 2.2 | 585 | ||||
160 | 0.61 | 2.25 | 2.2 | 670 | ||||
200 | 0.7 | 2.675 | 2 | 790 | ||||
250 | 0.81 | 2.915 | 2 | 920 | ||||
315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
2500 | 4.5 | 19.53 | 1.2 | 4955 |
Zdjęcia fabryczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
