Faza: | Trójfazowy | Pojemność: | 2500KVA |
---|---|---|---|
Napięcie pierwotne: | 13200 V | Napięcie wtórne: | 480Y/277 |
Grupa wektorów: | Dyn1 | Wzrost temperatury: | 65°C |
Impedancja (typowa): | 5,75% | Częstotliwość: | 60 Hz |
High Light: | Transformator zamontowany na podłodze 2500Kva,Podstawa dystrybucyjna 13200V,Podstawa dystrybucji 3-fazowej |

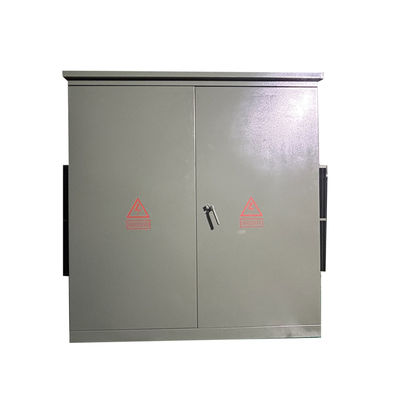

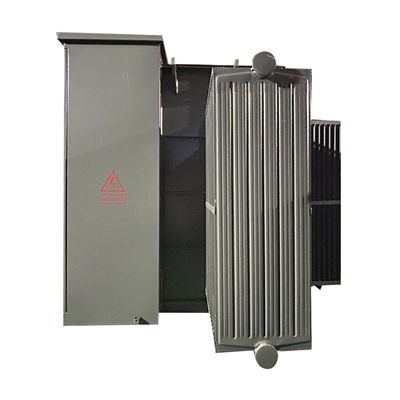

Podstawa zasilania dystrybucyjnej trójfazowego transformeru 13200V do 480V 2500 Kva
Wydajność
1) Konstrukcja jest kompaktowa i rozsądna, a objętość mała, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3) Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilacz końcowy i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą przepustowość;
5) Do ochrony używane są podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką posiada cechy podwójnej wrażliwości prądu i temperatury w celu zapewnienia bezpiecznej i niezawodnej pracy produktu;
6) Złącze kablowe 200A można podłączać i odłączać pod obciążeniem i można go obsługiwać jako przełącznik obciążenia w nagłych wypadkach.
7) Owijanie przyjmuje połączenie Dyn11 a rdzeń żelazny przyjmuje trójfazową czterokolumnową strukturę, tak aby produkt mógł działać pod dowolnym obciążeniem asymetrycznym, a punkt neutralny nie dryfował,napięcie jest stabilne, jakość zasilania jest wysoka, szafa się ogrzewa, hałas jest niski, a działanie ochrony przed błyskawicami jest dobre;
8) Kabinet przyjmuje antykorozyjny projekt i specjalne oczyszczanie farbą, piękne i nowatorskie, odpowiednie do różnych środowisk i osiąga efekt upiększania miasta.
Główne dane
Faza | Trzy fazy |
Pojemność | 2500 KVA |
Grupa wektorów | YnD1 |
Napięcie pierwotne | 480Y/277 |
Klasa napięcia pierwotnego | 1Klasy 2 kV |
Phasor pierwotny | Wye-N |
BIL podstawowy | 30 KV |
Włókno wtórne | 13200GrdY/7620 |
Klasy napięcia wtórnego | Klasa 15 kV |
Phasor wtórny | Wye z ziemią |
BIL wtórny | 95 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | KNAN; samoochłodzone |
Impedancja (typowa) | 50,75% |
Wskaźnik przełącznika przerwania obciążenia | 200 ampera, 15 kV |
Położenie przełącznika przerywania obciążenia | Przednia komora wysokonapięciowa (HV) |
Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
Materiał nawijania | Miedź |
Wskaźnik temperatury otoczenia | 40°C |
Poziom dźwięku | 61 dBA |
Wskaźnik wysokości | 3300 stóp (1000 metrów) nad poziomem morza |
Materiał podstawowy | Stal zorientowana na ziarno |
Materiał z zbiornika | Stalo powleczone |
Masa na sucho (bez oleju) * | 4,566 funtów |
Całkowita masa (płynna) * | 10,567 funtów |
Efektywność w % | 990,10% |
Brak utraty obciążenia (w watach)) | +/- 2,100 W |
Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 14,500 W |
Cechy
• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ końcówek przednich HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi o wysokim napięciu, które można otworzyć dopiero po
drzwi niskiego napięcia są otwarte.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% nad pełną pojemnością kranów
i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w transformatorze
Pokrycie zbiornika.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z
z najnowszymi normami ANSI
Specyfikacja
Trójfazowy przekształcacz z podkładką | ||||
Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
