| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-50/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność znamionowa: | 50KVA lub dostosowane |
|---|---|---|---|
| Napięcie pierwotne: | 12470GrdY/7200 | Napięcie wtórne: | 240/120 |
| Wzrost temperatury: | 65°C | Klasa chłodzenia: | NA |
| Materiał uzwojenia: | Miedź | wydajność: | 99,00% |
| High Light: | 990,00% Transformator z podkładką,Transformator z napędem 12 |
||

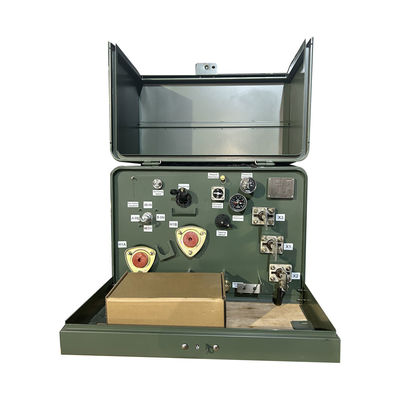

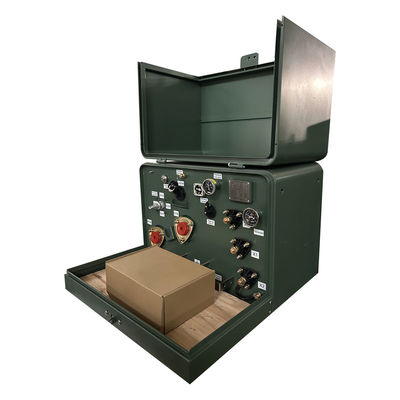

50Kva Jednopasowy Transformator z podkładką, stopnia do 208V
Transformator montowany na podkładce jednofazowej jest transformatorem dystrybucyjnym zanurzonym w oleju.Tradycyjny transformator jest zaprojektowany w osłonie typu pudełka.niski hałas, niskie straty, bezpieczeństwo i niezawodność. Jest powszechnie stosowany w dzielnicach mieszkalnych, centrach handlowych, szpitalach, parkach, szkołach itp. Transformatory montowane na jednofazowych podkładkach są samochłodzone,dostępne w pętli lub zasilacz radialny, i są martwe, spełniają lub przekraczają normy ANSI/CSA/IEEE.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu II |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 50 KVA |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 120/240 (L-N-L) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Impedancja | 2% Typowe |
| Materiał nawijania | Miedź |
| Wymiary* | 34.25''-W x 37.4''-D x 25.2''-H |
| Masa na sucho (bez oleju) * | 507.05 funtów |
| Całkowita masa (płynna) * | 1432.98 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 99.00% |
| Brak utraty obciążenia (w watach) * | +/- 176 W |
| Strata obciążenia (w watach) * | +/- 650 W |
Cechy
• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wstawione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika
• Wysokonapięciowe studnie z wyciągami - 200 A
Zdjęcia fabryczne
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunek
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
