Faza: | Trójfazowy | Pojemność: | 225 KVA |
---|---|---|---|
Napięcie pierwotne: | 12470GrdY/7200 | Napięcie wtórne: | 480Y/277 |
Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Materiał uzwojenia: | Miedź |
Impedancja (typowa): | 5,75% | Efektywność: | 99,00% |
High Light: | 3fazowy transformator elektryczny zanurzony w oleju,225Kva transformator elektryczny zanurzony w oleju,Wylotowy transformator elektryczny |

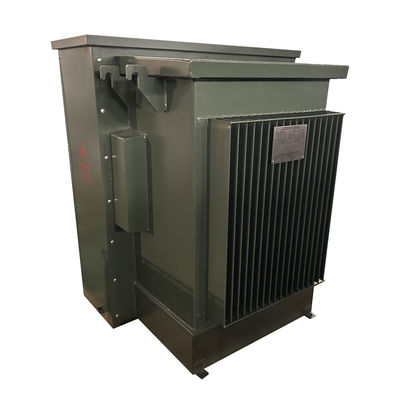

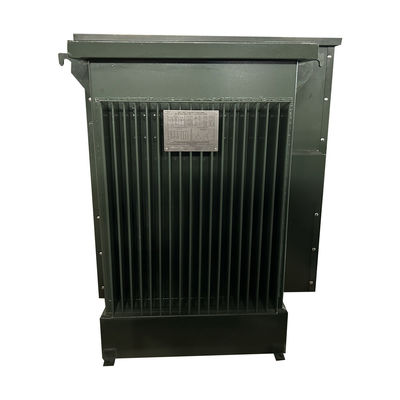

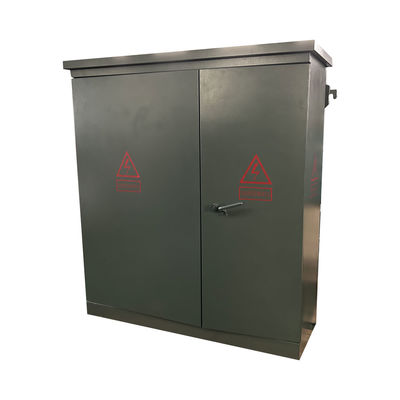

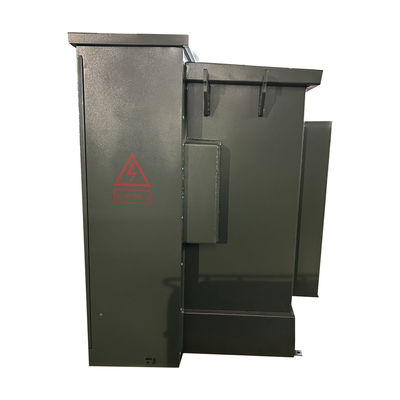

225 Kva Trójfazowy podkładek zamontowany w oleju zanurzony transformator elektryczny Step Down 12,47 KV do 480V
Opis
Możemy wykonać tę podstawę zgodnie z wymaganiami użytkownika i klientów w ramach ich rysunku / schematu pojedynczej linii (SLD) i potrzeb. Zaprojektujemy i wyprodukujemy tę podstawę zgodnie z międzynarodowym standardem IEC1330,H.V.standardowy IEC62271-200.
Kompact HV i LV jest gotowy.
1) Kompact H.V. ma różne metody zasilania podczas testowania zasilania w 1 czasie, może również być zainstalowany z urządzeniami do testowania H.V. aby zaspokoić zapotrzebowanie na testowanie H.V.
2) W przedziale transformatora można wybrać S11, S13 lub inny transformator o niskim zużyciu oleju i transformator typu suchego.Komora transformatora posiada automatyczne uruchomienie systemów chłodzenia wiatrem i systemów oświetlenia.
3.) Kompact niskiego napięcia może być wykonany zgodnie z potrzebami użytkowników, przyjmuje stałą lub zmontowaną strukturę, aby być systemem zasilania prądem elektrycznym, ma wiele funkcji, takich jak dystrybucja światła,dystrybucja energiiW celu poprawy jakości dystrybucji energii i zadowolenia użytkownika.
Ten podstaw składa się głównie z metalu, stali nierdzewnej, metalu...który może być wybrany przez użytkowników i klientów.
Ta podstacja jest bardzo ważną jednostką dystrybucji energii i zasilania w sieci kabli elektrycznych. Jest to rodzaj kompletnego zestawu zasilania z H.V. sterowanie, ochrona i konwersja,dystrybucja.. używany w trójfazowym transformatorze AC 50Hz i prądu znamionowego max 1600KVA. Jest szeroko stosowany w przedsiębiorstwach przemysłowych i górniczych, dzielnicach mieszkalnych, szpitalach, centrach handlowych,budynki wieżowce i inne systemy dystrybucyjne.
Główne dane
Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
Konfiguracja transformatora | Płyn napełniony podkładką |
Rodzaj zasilania transformatora | Podaż pętli |
Operacja | Operacja stopniowa w dół |
Faza | Trzy fazy |
Pojemność | 225 KVA |
Grupa wektorów | Wyniki |
Napięcie pierwotne | 12470GrdY/7200 |
Klasa napięcia pierwotnego | Klasa 15 kV |
Phasor pierwotny | Wye z ziemią |
BIL podstawowy | 95 KV |
Włókno wtórne | 480Y/277 |
Klasy napięcia wtórnego | 1Klasy 2 kV |
Phasor wtórny | Wye-N |
BIL wtórny | 30 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | KNAN; samoochłodzone |
Pojemność płynu (oleju) * | 126 galonów |
Waga płynu (oleju) * | 970 funtów |
Materiał nawijania | miedź |
Wskaźnik temperatury otoczenia | 40°C |
Poziom dźwięku | 55 dBA |
Wzrost (wysokość) | 3300 stóp nad poziomem morza |
Materiał podstawowy | Stal zorientowana na ziarno |
Materiał z zbiornika | Stalo powleczone |
Materiał szafki | Stalo powleczone |
Materiał platformy bazowej | Stalo powleczone |
Wymiary* | 61''-W x 49''-D x 69''-H |
Masa na sucho (bez oleju) * | 1, 463 funtów |
Całkowita masa (płynna) * | 3,420 funtów |
Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
Efektywność w % | 99.00% |
Brak utraty obciążenia (w watach) | +/- 400 W |
Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 2,300 W |
Całkowita strata obciążenia (w watach) w 100% | +/- 2,700 W |
Cechy
• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.
• Śmiertelny i aktywny typ końcówek przednich HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi o wysokim napięciu, które można otworzyć dopiero po
drzwi niskiego napięcia są otwarte.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% nad pełną pojemnością kranów
i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w transformatorze
Pokrycie zbiornika.
• Olejkowo-zielony (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z
z najnowszymi normami ANSI
Specyfikacja
Trójfazowy przekształcacz z podkładką | ||||
Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
