| Nazwa marki: | WINLEY |
| Numer modelu: | S-3500/15 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

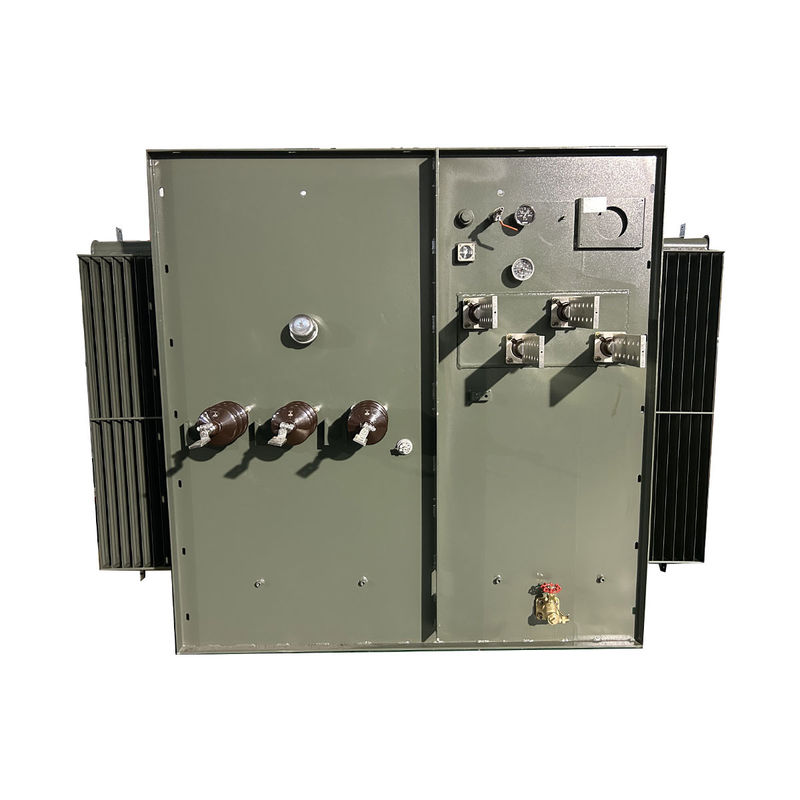

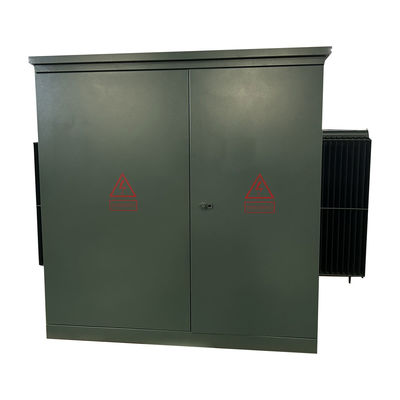

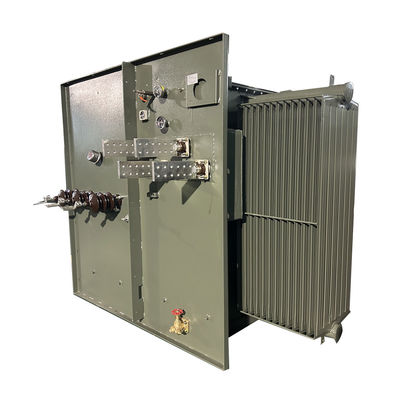

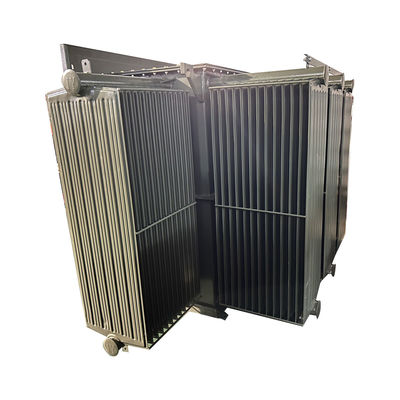

2500Kva 3750 Kva Trzyfazowy Transformator Zmontowany na Podkładce Stop Down 13,8KV do 480V
Transformator podgruntowany (ang. padmount or pad-mounted transformer) to przekształcacz dystrybucji energii elektrycznej zamontowany na ziemi w zamkniętej stalowej szafce zamontowanej na betonowej podłodze.Ponieważ wszystkie zasilanie punktów połączeń są bezpiecznie zamknięte w uziemionym metalowym obudowie, w miejscach, w których nie ma miejsca na ogrodzenie, można zainstalować transformator z podnośnikiem.
Główne dane
| dane dotyczące specyfikacji | |||
| Nie, nie, nie. | Szczegóły | Jednostka | Specyfikacja |
| 1 | Rodzaj | ~ | podkładka, podkładka pętlowa |
| 2 | Pojemność nominalna | kVA | 3750 |
| 3 | Numer fazy | ~ | 3 |
| 4 | Napięcie pierwotne | V | 13800Delta. |
| 5 | Główne wykończenie | ~ | 600A gąbki |
| 6 | Włókno wtórne | V | 480Y/277 |
| 10 | Metoda chłodzenia | ~ | ONAN |
| 11 | Częstotliwość nominalna | Hz | 60 |
| 12 | Grupa wektorów | ~ | Dyn1 |
| 13 | Klasa izolacji | ~ | A |
| 14 | Wzrost temperatury | K | 65 |
| 15 | Utrata z wyłączeniem obciążenia | W | 3610 |
| 16 | Utrata na obciążeniu (75°C) | W | 27300 |
| 17 | Impedancja | % | 7.5 |
| 18 | Materiał nawijania | ~ | miedzi lub aluminium |
| 19 | Materiał podstawowy | ~ | stali krzemowej |
| 20 | Materiał chłodzący | olej mineralny | |
| 21 | Materiał obudowy | ~ | Pozostałe |
| 22 | Kolor obudowy | ~ | zielony |
| 23 | Warunki eksploatacji | ~ | w pomieszczeniach wewnętrznych lub zewnętrznych |
| 24 | Poziom morza | M | ≤ 1000 |
| 25 | Standardowy | ~ | ASNI |
Cechy
• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.

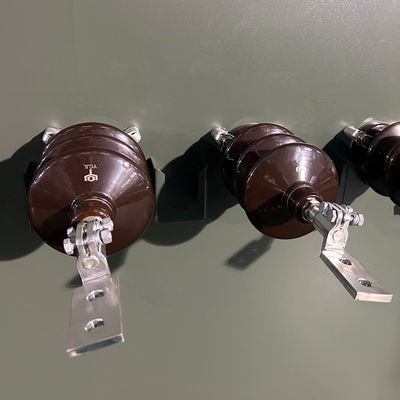

• Śmiertelny i aktywny typ przednich końcówek HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi o wysokim napięciu, które można otworzyć dopiero po
drzwi niskiego napięcia są otwarte.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% nad pełną pojemnością kranów
i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w transformatorze
Pokrycie zbiornika.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z
z najnowszymi normami ANSI
Specyfikacja
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
