| Nazwa marki: | WINLEY |
| Numer modelu: | S-1500/35 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

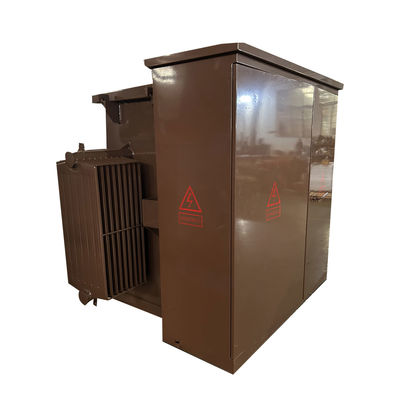

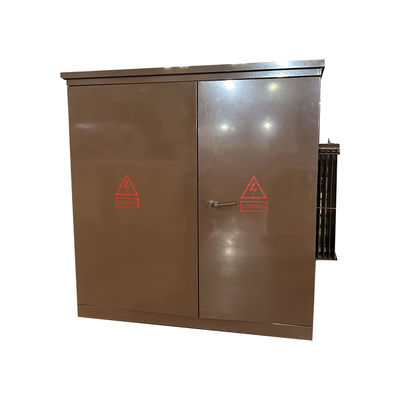

1000 Kva 1500kVA 35kV Przesyłka śluzowa Trzyfazowy Transformator Zmontowany Na Podkładce ANSI Standardy IEEE
Wydajność
1) Konstrukcja jest kompaktowa i rozsądna, a objętość jest niewielka, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3) Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilacz końcowy i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą przepustowość;
5) Do ochrony używane są podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką ma cechy podwójnej wrażliwości prądu i temperatury, aby zapewnić bezpieczną i niezawodną pracę produktu;
6) Złącze kablowe 200A można podłączać i odłączać pod obciążeniem i można go obsługiwać jako przełącznik obciążenia w nagłych wypadkach.

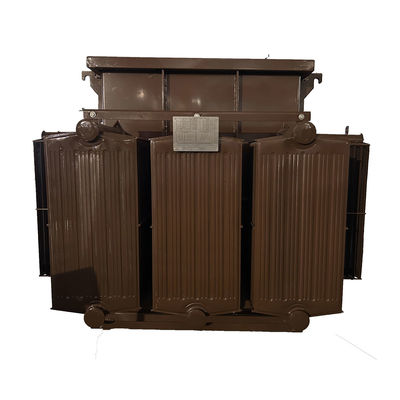

7) Owijanie przyjmuje połączenie Dyn11 a rdzeń żelazny przyjmuje trójfazową czterokolumnową strukturę, tak aby produkt mógł działać pod dowolnym obciążeniem asymetrycznym, a punkt neutralny nie dryfował,napięcie jest stabilne, jakość zasilania jest wysoka, szafa się ogrzewa, hałas jest niski, a działanie ochrony przed błyskawicami jest dobre;
8) Kabinet przyjmuje antykorozyjny projekt i specjalne oczyszczanie farbą, piękne i nowatorskie, odpowiednie do różnych środowisk i osiąga efekt upiększania miasta.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 1.5 MVA (1500 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 34500V |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Delta |
| BIL podstawowy | 150 kV |
| Włókno wtórne | 208Y/120 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Wye-N |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 55/65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Wymiennik kliknięć | 5-pozycyjny wymiennik |
| Impedancja | 50,75% |

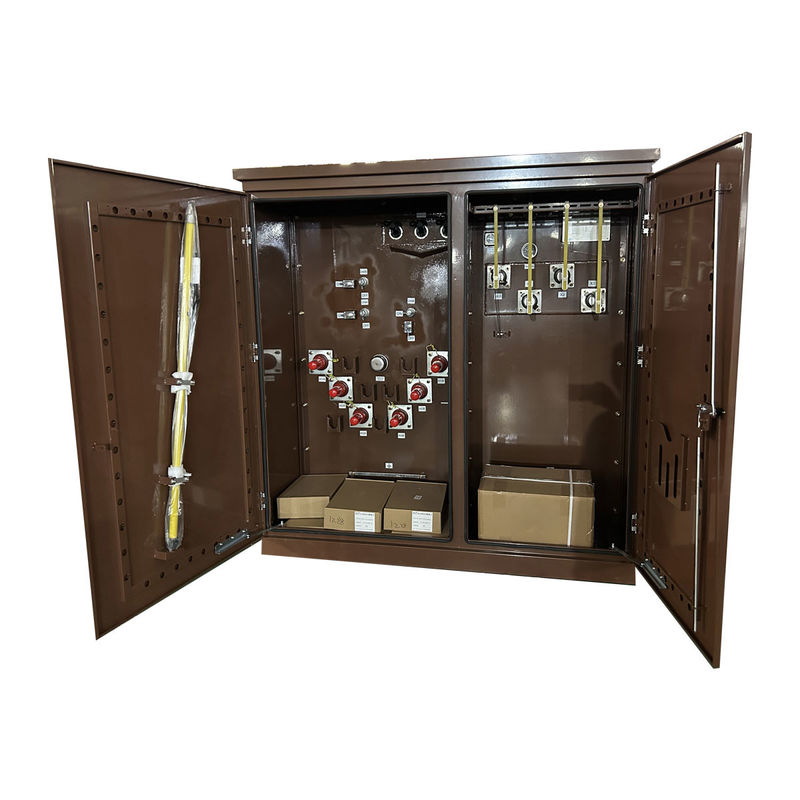

| Rodzaj pierwotnego połączenia | Martwy front |
| Metoda ochrony pierwotnej nad prądem | Roztopione, zanurzone w oleju |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 58 dBA |
| Wymiary* | 73"W x 69"D x 73"H |
| Całkowita masa (płynna) * | 6,834 lb |
| Efektywność w % | 990,30% |
| Brak utraty obciążenia (w watach) | +/- 1,900 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 10 500 W |
Specyfikacja
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
