| Nazwa marki: | WINLEY |
| Numer modelu: | D-100/35 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

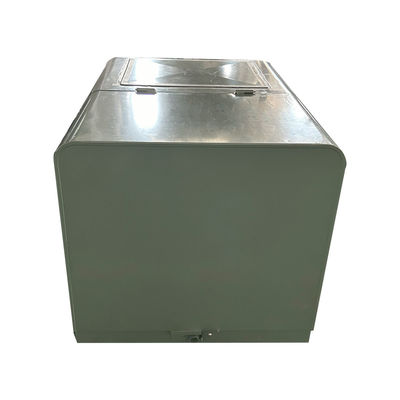

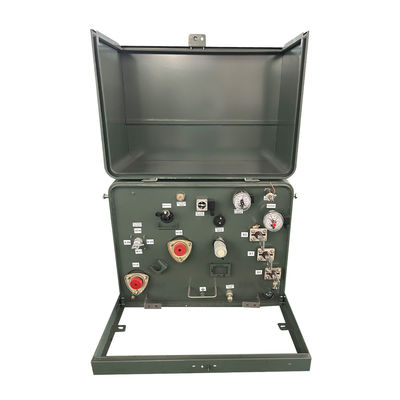

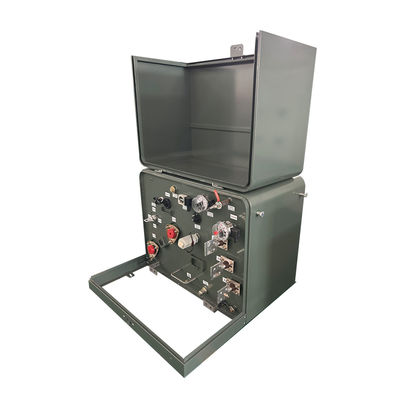

100Kva Jednorazowa podłoga zamontowana w transformatorze olej zanurzona moc elektryczna dystrybucja 34,5Kv do 240v
Charakterystyka wydajności
1) Podstawa transformatora łączonego, górna część szafki jest z konstrukcją ze stali, ze ścięciem z wełny skalnej, która posiada przewód wentylacyjny,może skutecznie zmniejszyć promieniowanie słoneczne i zapewnić rozpraszanie ciepła.
2) Na powierzchni całej powłoki szafki rozpyla się specjalną podstawkę i farbę, która ma silną odporność na korozję.
3) Wnętrze można podzielić na komorę wysokiego napięcia, komorę transformatora i komorę niskiego napięcia.
4) Ponadto jest wyposażony w urządzenie automatycznego kontroli temperatury wydechowej w celu zapewnienia zakresu temperatury.
5)Każda jednostka posiada nienaganną kontrolę, naładowany wyświetlacz i system oświetlenia.
6)Wyposażenie urządzenia jest zgodne z wymogami ochrony IP33, posiada rozsądną konstrukcję, konstrukcję i technologię, jest dobrej jakości i ułatwia konserwację.
Główne dane
| Rodzaj transformatora | Podkładkowo zamontowane, typu przedziału I i II |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Polarność | Dodatek |
| Faza | Jednorazowa faza |
| Pojemność | 100 KVA |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 34500GrdY/19920 |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 150 KV |
| Włókno wtórne | 240/120 (L-N-L) dla dystrybucji 120/240V |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Wskaźnik przełącznika | 200 ampera, 35 kV |
| Impedancja | 20,4% Typowe |
| Rodzaj pierwotnego połączenia | Martwy front |
| Podstawowe porozumienie o rozwiązaniu umowy | Umowa typu I ANSI |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 51 dBA |
| Wymiary* | 36.5''-W x 42.5''-D x 36''-H |
| Całkowita masa (płynna) * | 2,024.36 lb |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 99.00% |
Cechy
1)Dwa zewnętrznie zaciskane uniwersalne wysokonapięciowe studnie do podania w pętli lub jedno zewnętrznie zaciskane studnie do podania w promieniowaniu
2)Trzy zewnętrznie zaciskane zęby niskonapięciowe z przędzanymi miedzianymi szpilkami, w tym w pełni izolowany neutralny końcowy z wyjmowalnym paskiem podgruntowym
3)Rymowane uchwyty do obudowy; Wgłębiony dno komory olejowej
Pozostałe urządzenia podnoszące z stali nierdzewnej
4)Automatyczne urządzenie do obniżania ciśnienia
5)Olej mineralny o charakterze elektrycznym z inhibitorem utleniania
6)Zdejmowalny kaptur z odpornymi na korozję szczytami i beczkami ze stali nierdzewnej
7)Ogród ze stali miękkiej i odsłaniający się parapet przymocowany sprzętem ze stali nierdzewnej
8)przyczep mocowania akcesoriów przedniego panelu;
9)Kopułkowane powierzchnie górne na maszynie i przedziale olejowym w celu zapobiegania zatrzymywaniu wody
10)Wtyczka do napełnienia olejem/wtyczka do poziomu oleju; wtyczka do odpływu oleju; przepisy dotyczące uziemienia zbiornika
11)Zespół zamykający odporny na korozję z zamkniętym śrubą zabezpieczającą z pięciogłową głowicą, pływającym orzechem i zamkiem z zawieszeniem
12)Oznaczenia w kształcie dziesiątki lub sztuczki
13)Płytka nazwista z anodowanego aluminium wygrawerowana laserowo
14) Spełnia lub przekracza obowiązujące normy ANSI, IEEE, NEMA, CSA i DOE, w zależności od przypadku
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunek
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
