Rodzaj zasilania transformatora: | Montowane na podkładce, typu przedziałowego | Pojemność: | 2500KVA lub dostosowane |
---|---|---|---|
Napięcie pierwotne: | 12470 V | Napięcie wtórne: | 400Y/231 |
Częstotliwość: | 60 Hz | Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> |
Impedancja: | 5,75% | wydajność: | 990,30% |
High Light: | 2500 Kva 3fazowy transformator zamontowany na podłodze,Transformator 400 V z podkładką,12470V Step Down Transformer |

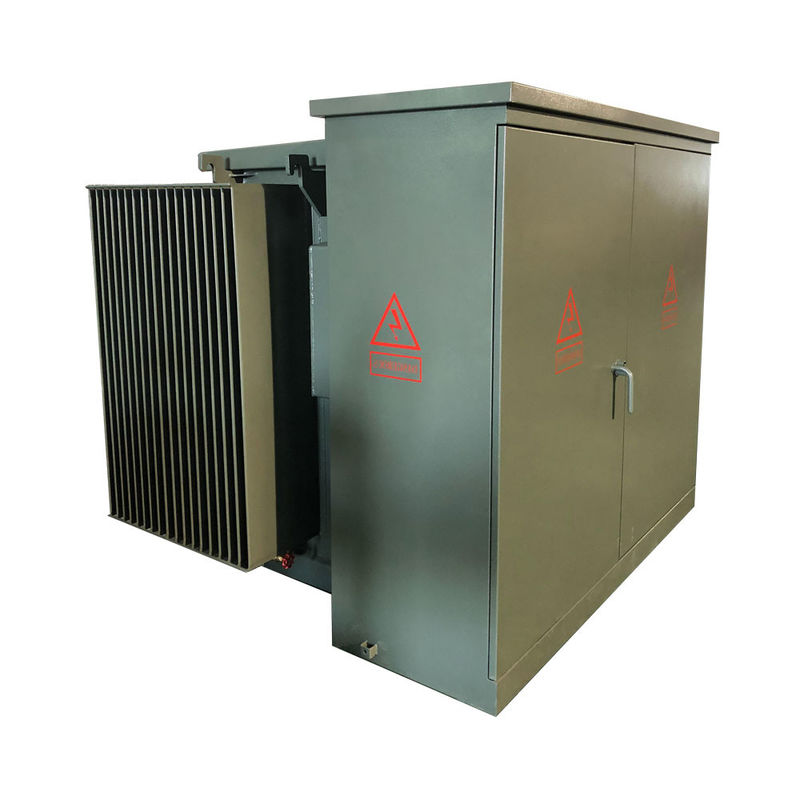

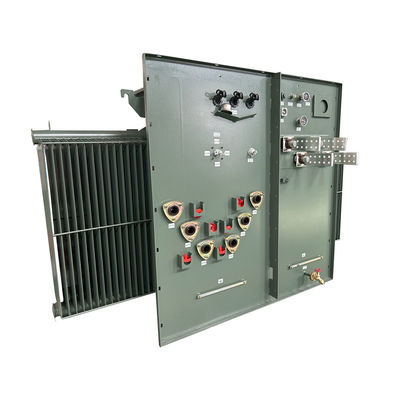

2500Kva Trzyfazykowy Transformator Zmontowany na Podkładce Stopień 12470V do 400V
podsumowanie
WINLEY oferuje kompletną linię płynnych transformatorów dystrybucyjnych ThreePhase Pad-Mounted, które spełniają obowiązujące normy ANSI®/IEEE®. Z wysokimi napięciami do 34,5 kV i mocy nominalnych do 5000 kVA,Jest odpowiedni do zastosowań o wysokim napięciu i dużej pojemności, takich jak elektrownie, przemysłowe zużycie energii itp. W scenariuszach wysokiego obciążenia i wysokiego napięciaTransformatory zanurzone w oleju mają lepszą wydajność i stabilność.
Główne dane
Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
Konfiguracja transformatora | Płyn napełniony podkładką |
Rodzaj zasilania transformatora | Podaż pętli |
Operacja | Operacja stopniowa w dół |
Faza | Trzy fazy |
Pojemność | 20,5 MVA (2500 KVA) |
Grupa wektorów | DYN1 |
Napięcie pierwotne | 12470V |
Klasa napięcia pierwotnego | Klasa 15 kV |
Phasor pierwotny | Delta |
BIL podstawowy | 95 KV |
Włókno wtórne | 400Y/231 |
Klasy napięcia wtórnego | 1Klasy 2 kV |
Phasor wtórny | Wye-N |
BIL wtórny | 30 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | KNAN; samoochłodzone |
Wymiennik kliknięć | 5-pozycyjny wymiennik |
Impedancja | 50,75% |
Wskaźnik przełącznika przerwania obciążenia | 600 ampera, 15 kV |
Materiał podstawowy | Stal zorientowana na ziarno |
Materiał z zbiornika | Stalo powleczone |
Wymiary* | 75 W x 75 D x 73 H |
Masa na sucho (bez oleju) * | 4,918 lb |
Całkowita masa (płynna) * | 11,534 funtów |
Efektywność w % | 99.40% |
Brak utraty obciążenia (w watach) | +/- 2,700 W |
Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 15 500 W |

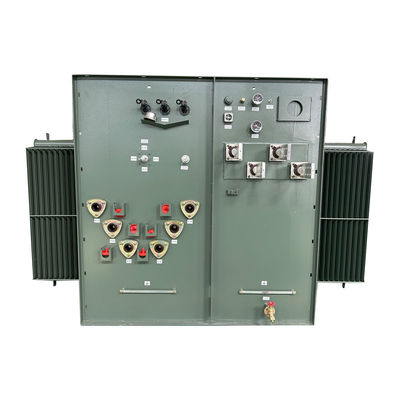

Standardowe cechy
1/Primary Switching
1) 5-pozycyjna zmiennik.
2) 4 pozycja przełącznika przerywania obciążenia, Można obsługiwać go na gorącym patyku i umożliwia elastyczność w naprawie i konserwacji.
2Połączenie końcowe
1)Pierwsze kable zasilania są podłączone przez złącza łokciowe.
2) Zewnętrznie zaciskane studnie z wstawkami do hamowania obciążenia.
3)Płyty integralne lub bezpłyty ładunkowej.
4) Kończenie drugorzędne Przymocowane zewnętrznie korki z NEMA 4-dziurkowymi, 6-dziurkowymi, 8-dziurkowymi, 10-dziurkowymi lub 12-dziurkowymi łopatami. Dostępne są wsparcia łopatowe.
3.Urządzenie ochronne
1) bezpieczniki z bajonetami, bezpieczniki ograniczające prąd częściowego zakresu.
2) Urządzenie automatycznego obniżania ciśnienia.
3) Miernik poziomu oleju.
4) Miernik temperatury oleju.
5) Prężnik próżniowy.
6) Zawór odpływowy z próbkarzem.
7)Klasa dystrybucji, zatrzymacze tlenków metalu, 3-36 kV.
8)Klasa dystrybucji, urządzenia do zatrzymania błyskawicy typu zaworkowego, 3-27 kV.
Rysunki techniczne
Specyfikacja
Pojemność nominalna | Strata | Wymiar ((mm) | Waga ((kg) | ||||
Strata bez obciążenia ((W) | Strata w trakcie obciążenia | W | D | H | Masa oleju (L) | Całkowita masa (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
