Faza: | Trójfazowy | Pojemność: | 2000KVA |
---|---|---|---|
Napięcie pierwotne: | 600Y/347 lub na zamówienie | Napięcie wtórne: | 13200GrdY/7620 lub na zamówienie |
Typ transformatora: | Zamontowana podkładka | Wzrost temperatury: | 65°C |
Impedancja (typowa): | 5,75% | Klasa chłodzenia: | KNAN/ONAN |
High Light: | 2Mva Step Up 3-fazowy transformator,Elektryczny trójfazowy transformator 600 V,3fazowy transformator elektryczny 13200V |

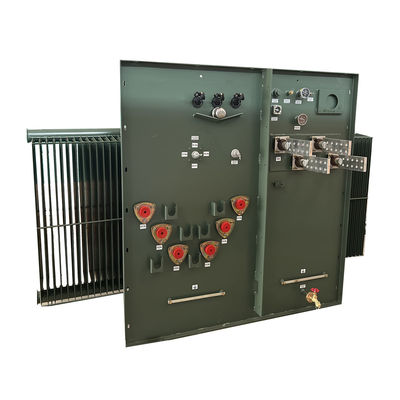

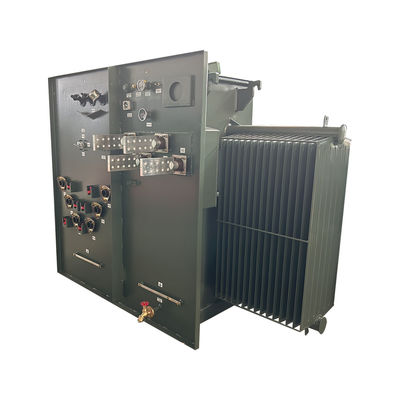

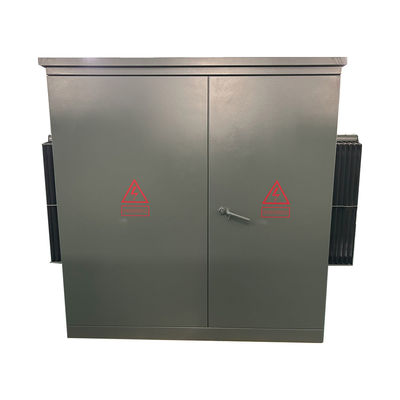

2Mva 2000Kva Step Up Pad Mount trzyfazowy transformator elektryczny 600V do 13200V
Struktura produktu
1)Część transformatora i część szafki sterującej wersji amerykańskiej, z których część transformatora jest całkowicie uszczelnioną konstrukcją,a olej izolacyjny może być dwoma rodzajami oleju o wysokim punkcie zapłonu lub zwykłym olejem.
2)Pokój sterujący jest podzielony na pomieszczenie wysokiego i niskiego napięcia.
3)Pokój wysokonapięciowy wyposażony jest w: wtyczkę kablową wysokonapięciową, urządzenie zatrzymujące błyskawice, uchwyt sterowania przełącznikiem obciążenia, uchwyt przełącznika bez podniecenia, bezpiecznik z wtyczką, zawór uwalniający ciśnienie,termometr, miernik ciśnienia, miernik pozycji oleju, wtyczki do napełniania oleju, zawory odpływowe oleju itp., przełączniki obciążenia, wyłączniki oddychania, bezpieczniki wtykowe itp.wszystkie są zanurzone w oleju transformatora wraz z rdzeniem transformatoraKabel wysokonapięciowy i transformator są połączone łącznikami łokciowymi.
4) Strona niskiego napięcia może być zainstalowana z przerywaczami prądu, transformatorami prądu, a także licznikami energii elektrycznej, amperometrami i voltometrami,i obwodów wyjściowych i urządzeń kompensacyjnych pojemności można skonfigurować zgodnie z potrzebami użytkownika.
Główne dane
Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
Konfiguracja transformatora | Płyn napełniony podkładką |
Rodzaj zasilania transformatora | Podaż pętli |
Operacja | Operacja stopniowa |
Faza | Trzy fazy |
Pojemność | 2 MVA (2000 KVA) |
Grupa wektorów | YnD1 |
Napięcie pierwotne | 600Y/347 |
Klasa napięcia pierwotnego | 1Klasy 2 kV |
Phasor pierwotny | Wye-N |
BIL podstawowy | 30 KV |
Włókno wtórne | 13200GrdY/7620 |
Klasy napięcia wtórnego | Klasa 15 kV |
Phasor wtórny | Wye z ziemią |
BIL wtórny | 95 KV |
Częstotliwość | 60 Hz |
Wzrost temperatury | 65°C |
Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
Klasa chłodzenia | KNAN; samoochłodzone |
Impedancja (typowa) | 50,0-7,5% |
Rodzaj pierwotnego połączenia | Na żywo. |
Rodzaj podłączania wtórnego | Martwy front |
Wskaźnik przełącznika przerwania obciążenia | 200 ampera, 15 kV |
Położenie przełącznika przerywania obciążenia | Przednia komora wysokonapięciowa (HV) |
Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
Wskaźnik napędu impulsowego | N/A |
Płyn izolacyjny | Biodegradowalne naturalne oleje roślinne Ester Insulatory Fluid - Non-PCB Fluid |
Materiał nawijania | Miedź |
Wskaźnik temperatury otoczenia | 40°C |
Poziom dźwięku | 61 dBA |
Wskaźnik wysokości | 3300 stóp (1000 metrów) nad poziomem morza |
Materiał podstawowy | Stal zorientowana na ziarno |
Materiał z zbiornika | Stalo powleczone |
Wymiary/ | 75''-W x 74''-D x 73''-H |
Masa na sucho (bez oleju) * | 4,566 funtów |
Całkowita masa (płynna) * | 10,567 funtów |
Efektywność w % | 99.40% |
Brak utraty obciążenia (w watach)) | +/- 2,100 W |
Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 14,500 W |
Zdjęcia fabryczne
Specyfikacja
Trójfazowy przekształcacz z podkładką | ||||
Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 KVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 KVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 KVA | 980 | 7500 | ||
1000 KVA | 1150 | 10300 | ||
1500 KVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
