| Nazwa marki: | WINLEY |
| Numer modelu: | D-167/5 |
| MOQ: | 1 jednostka |
| Cena £: | $1000-$10000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

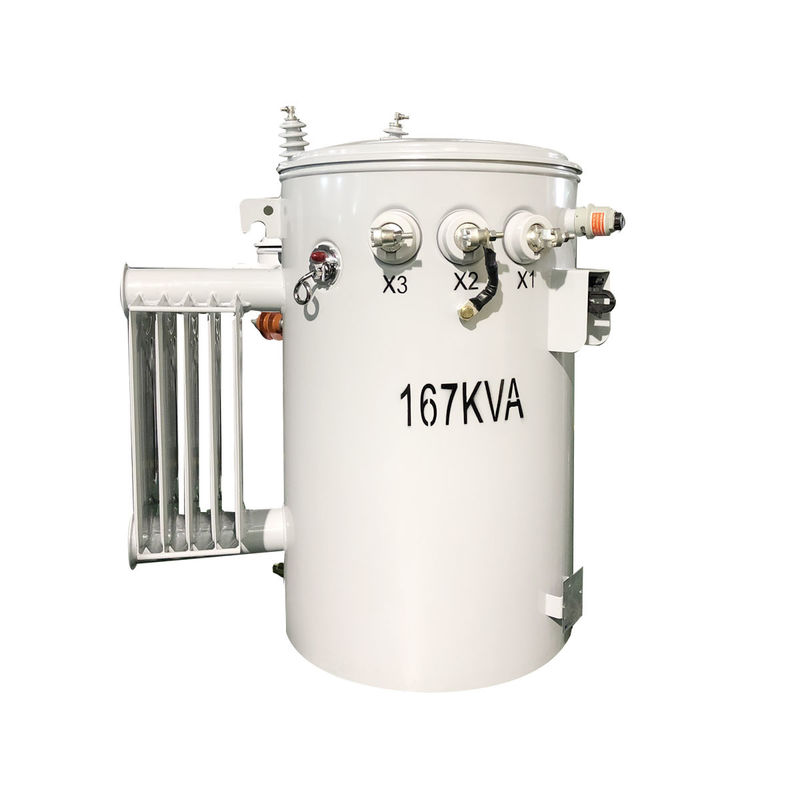

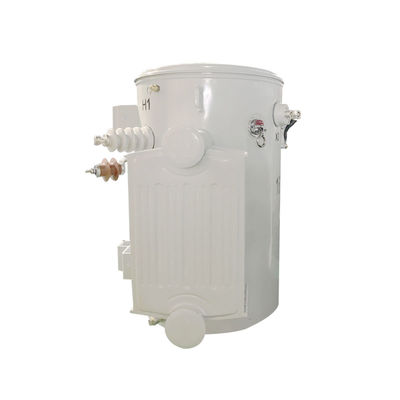

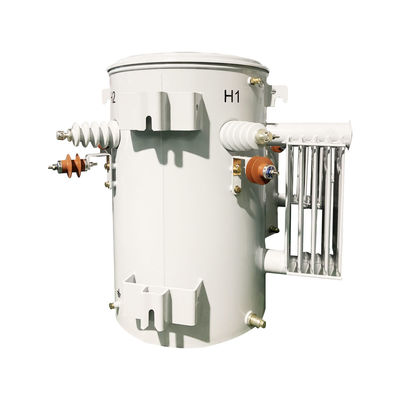

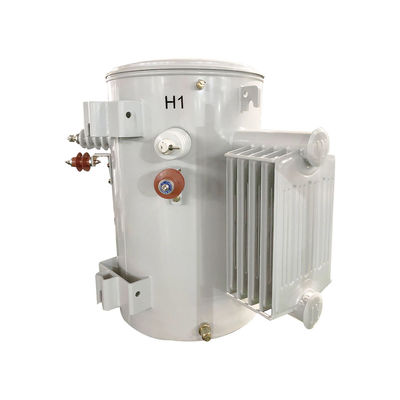

167kva Jednopasowy transformer na biegunach CSP Typ rozkładu zanurzonego w oleju Step Down 4160v Do 480v
strukturę
Standardowa cecha

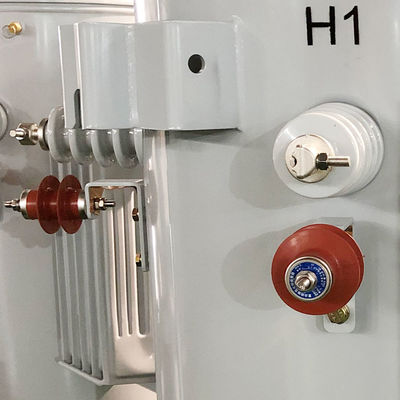

1Wysokonapięciowe zęby
Głównym materiałem wysokonapięciowych wykończeń jest porcelana, a jej głównym zadaniem jest połączenie wiązek wysokonapięciowych z zewnętrznymi liniami wysokonapięciowymi, ochrona izolacyjna,ochrona przed ingerencją zewnętrzną, przewodzenia ciepła i rozpraszania ciepła itp., w celu zapewnienia normalnej pracy i bezpieczeństwa transformatora.
2. Niski napięcie
Istnieją dwa rodzaje nisko napięcia buchów jako rodzaj łopatki i rodzaj klipu.
3. zawór do napełniania olejem
Zastosowanie zaworu napełniającego olejem na transformatorze montowanym na jednym słupie jest do napełniania zbiornika olejem izolacyjnym.
4. zawór odpływowy oleju z próbkarzem
Zawór odprowadzania oleju i zbiornik próbek na jednofazowym transformatorze zamontowanym na słupie służą do odprowadzania powietrza i wilgoci, usuwania osadów i zanieczyszczeń,zapewnienie jakości i wydajności oleju wewnątrz transformatoraTymczasem możemy zbierać próbki oleju do analizy i testowania.
5. Zawór obniżający ciśnienie
Zawór obniżający ciśnienie na jednofazowym transformatorze zamontowanym na słupie służy głównie do ochrony bezpiecznej pracy transformatora, utrzymania normalnych warunków pracy,i regulować ciśnienie gazu wewnątrz transformatora w celu zapewnienia jego stabilności i niezawodności.
6. Zatrzymacz oświetlenia
Zatrzymacz oświetlenia zabezpiecza transformator przed przelotami zasilania spowodowanymi błyskawicami, przełącznikami i innymi źródłami HV.Wykonuje on przesunięcia wysokiego napięcia poprzez uziemienie, aby uniknąć bezpośredniego uderzenia samego transformatora..
7. Wewnętrzny prąd ograniczający fuzję
Zabezpiecznik służy do ograniczania uszkodzenia uzwojenia transformatora w przypadku prądu przeciążenia.
8- Wyłącznik.
Jeden dodatkowy wyłącznik znajduje się nad nawijaniem w zbiorniku, a tutaj jest uchwyt, resetowanie przeciążenia i światło sygnałowe.ochrona dźwigni o niskiej zawartości oleju, i umożliwiając przepuszczenie części energii przez wyłącznik, aby przywrócić zasilanie, gdy się załamuje.
Główne dane
| Faza | Jednorazowa faza |
| Pojemność | 167 KVA |
| Napięcie pierwotne | 4160GrdY/2400 |
| Klasa napięcia pierwotnego | Klasa 5 kV |
| Włókno wtórne | 277/480V (L-N-L) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Dwóch fazowe wiązania pojedyncze |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Wymiennik kliknięć | 5-pozycyjny zmiennik kranu z zewnętrznym uchwytem obsługi |
| Impedancja | 30,5% Typowe |
| Standardy wydajności | Spełnia normy DOE 2016 i ANSI/IEEE |
| Pojemność płynu* | 33.73 galonów |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Wymiary* | 43.31''-W x 35.04''-D x 51.18''-H |
| Średnica zbiornika* | 24'' OD |
| Masa sucha* | 749.56 funtów |
| Efektywność | 990,10% |
| Brak utraty obciążenia (w watach) | +/- 455 W |
| Strata całkowitego obciążenia (w watach) | +/- 1,833 W |
| Całkowita strata obciążenia (w watach) | +/- 2,288 W |
Specyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
