| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-50/35 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność: | 75 kVA |
|---|---|---|---|
| Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Poziom głośności: | 50 dBA |
| Napięcie pierwotne: | 34500 V | Napięcie wtórne: | 120/240 V |
| Wzrost temperatury: | 65°C | Materiał uzwojenia: | Miedź |
| High Light: | Transformator dystrybucyjny typu stożkowy,75kva transformator dystrybucji energii elektrycznej,Transformator elektryczny zamontowany na słupie 240 V |
||

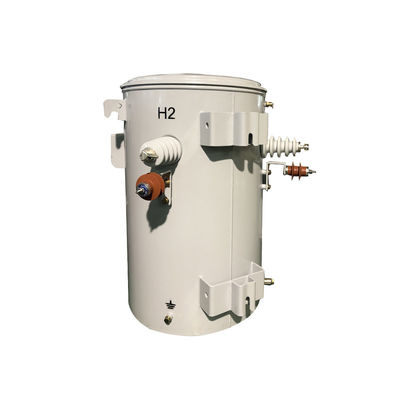

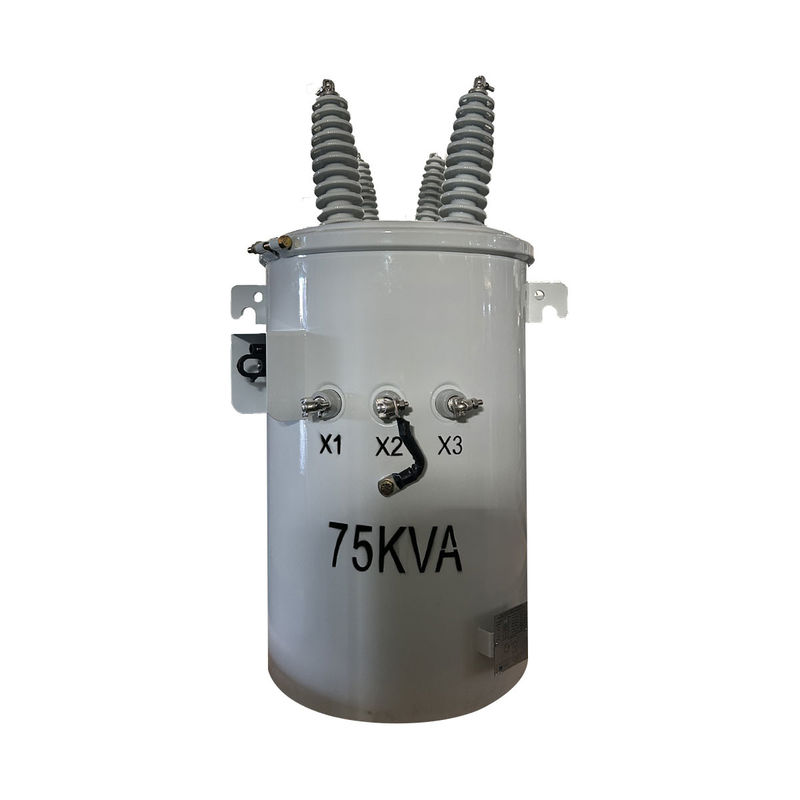

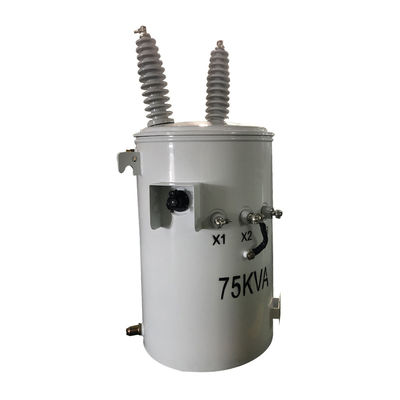

75kva jednofazowy transformator dystrybucyjny typu elektrycznego na biegunach 34500V do 240V
Standardowa cecha
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny typu konwencjonalnego |
| Konfiguracja transformatora | Płyn napełniony słupem zamontowany |
| Faza | Jednorazowa faza |
| Pojemność | 75 KVA |
| Napięcie pierwotne | 34500V |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Delta |
| BIL podstawowy | 200 kV |
| Włókno wtórne | 120/240V (L-N-L) |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Wymiennik kliknięć | 5-pozycyjny zmiennik kranu z zewnętrznym uchwytem obsługi |
| Impedancja | 30,5% Typowe |
| Pojemność płynu* | 21.51 galonów |
| Waga płynu* | 194 funtów |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 51 dBA |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność | 990,10% |
| Brak utraty obciążenia (w watach) | +/- 55 W |
| Strata całkowitego obciążenia (w watach) | +/- 224W |
Specyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunki projektowe
Akcesoria
Obrazy produkcyjne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
