| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-25/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność: | 10 kVA do 333 kVA |
|---|---|---|---|
| Metoda chłodzenia: | ONAN / KNAN | Częstotliwość: | 60 Hz |
| Napięcie pierwotne: | 13800GrdY/7968 | Napięcie wtórne: | 120/240 V |
| Wzrost temperatury: | 65°C | Materiał uzwojenia: | Miedź |
| High Light: | Transformator dystrybucyjny o napięciu 25kva,Transformator dystrybucyjny zanurzony w oleju 60 Hz,ANSI Standardowy transformator na biegunach |
||

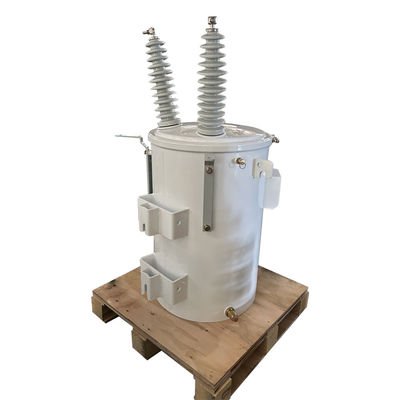

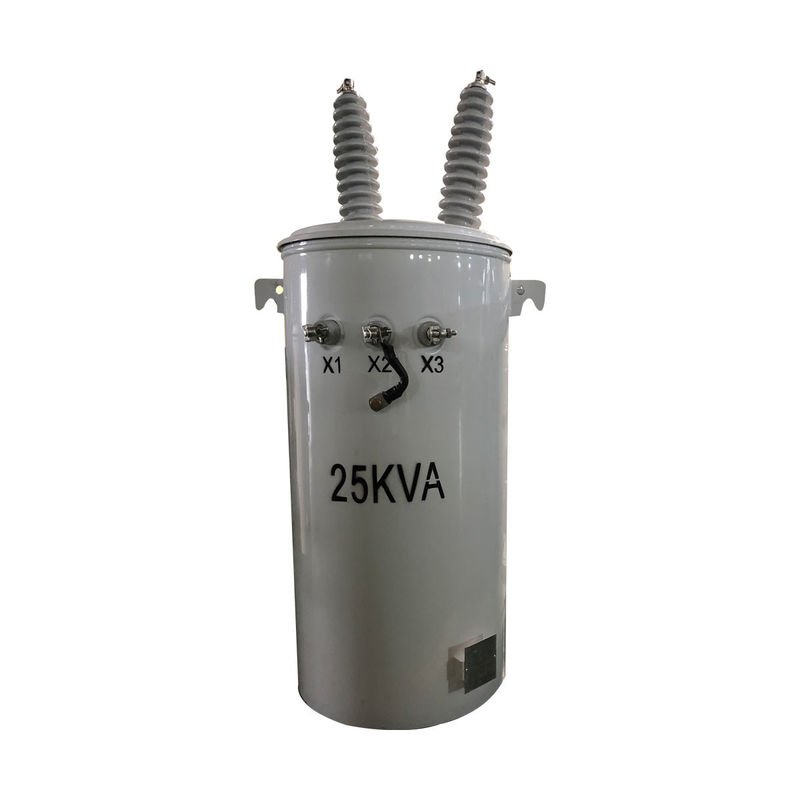

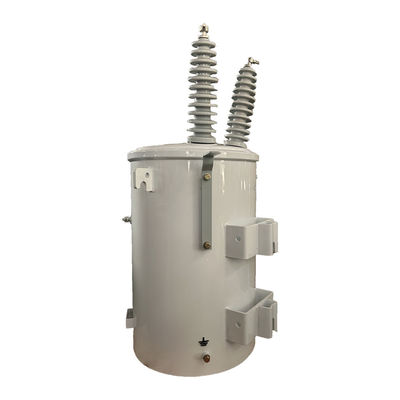

25kva Transformator z podłożem rozkładowym w oleju Transformator montowany na jednym biegunie
Standardowa cecha
1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe korki, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić albo kable aluminiowe, albo miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i końcowy i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie ze standardami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.
Główne dane
| Rodzaj transformatora | Transformator rozdzielczy powietrzny typu konwencjonalnego |
| Faza | Jednorazowa faza |
| Pojemność | 25 KVA |
| Napięcie pierwotne | 13800GrdY/7968 |
| Włókno wtórne | 120/240V (L-N-L) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 30,5% Typowe |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 48 dBA |
| Wymiary* | 21.65''-W x 24.8''-D x 40.16''-H |
| Zgodnie z normą ANSI/IEEE #C57.12.20 | |
| Efektywność | 990,10% |
| Na bazie transformatora pracującego przy 50% bazowego kVA tablicy nazwy. | |
| Straty obciążenia na podstawie temperatury referencyjnej 85°C. | |
| Brak utraty obciążenia (w watach) | +/- 94 W |
| Strata całkowitego obciążenia (w watach) | +/- 357W |
Specyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunki projektowe
Akcesoria
Obrazy produkcyjne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
