Faza: | Trójfazowy | Pojemność znamionowa: | 75KVA-50000KVA |
---|---|---|---|
Napięcie pierwotne: | 12470GrdY/7200 | Napięcie wtórne: | 208Y/120 |
Częstotliwość: | 50 / 60 Hz | Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> |
Materiał uzwojenia: | Miedź\Aluminium | Materiał: | Blacha ze stali krzemowej |
High Light: | 12470v Transformator zamontowany na podłodze,Transformator z podkładką,500kva Trójfazowy transformator |

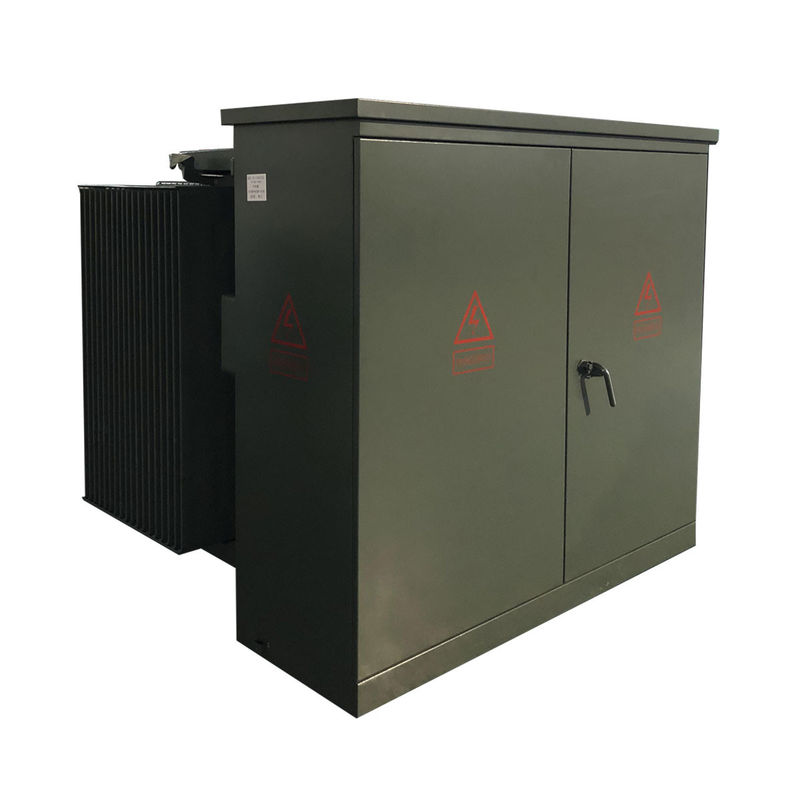

500kva Trzyfazowy Transformator z podkładką Step Down 12470v Do 208v
podsumowanie
Trójfazowy transformator zamontowany na podkładce zanurza przełącznik obciążenia i bezpiecznik po stronie wysokiego napięcia transformatora z rdzeniem i uzwojami transformatora w tym samym zbiorniku oleju,ma zalety zaawansowanej struktury, niezawodna wydajność, oszczędność energii i redukcja zużycia, elastyczne wykorzystanie, duża zdolność adaptacyjna i korzyści ekonomiczne.
Opis
Możemy wykonać tę podstawę zgodnie z wymaganiami użytkownika i klientów w ramach ich rysunku / schematu pojedynczej linii (SLD) i potrzeb. Zaprojektujemy i wyprodukujemy tę podstawę zgodnie z międzynarodowym standardem IEC1330,H.V.standardowy IEC62271-200.HV & LV przedział jest w pełni funkcjonalny.
1Kompact H.V. ma różne metody zasilania podczas testowania zasilania w 1 czasie, może również być zainstalowany z urządzeniami do testowania H.V. aby osiągnąć zapotrzebowanie na testowanie H.V.
2) W przedziale transformatora można wybrać S11, S13 lub inny transformator o niskim zużyciu oleju i transformator typu suchego.W przedziale transformatora znajdują się automatyczne systemy chłodzenia wiatrem i systemy oświetlenia.
3.)Niski napięcie przedział może być wykonany zgodnie z potrzebami użytkowników, przyjmuje stałą lub zmontowaną strukturę do systemu zasilania prądem elektrycznym, ma wiele funkcji, takich jak dystrybucja światła,dystrybucja energiiW celu poprawy jakości dystrybucji energii i zadowolenia użytkownika.
StandardowyCechy
1/Primary Switching
1) 5-pozycyjna zmiennik.
2) 4 pozycja przełącznika przerywania obciążenia, Można obsługiwać go na gorącym patyku i umożliwia elastyczność w naprawie i konserwacji.

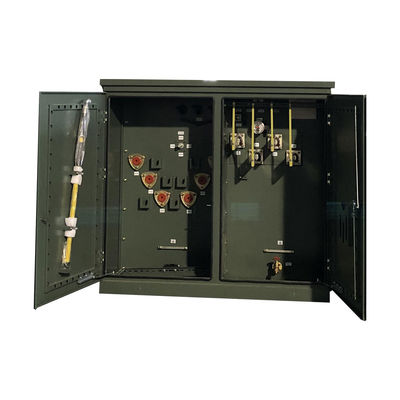

2Połączenie końcowe
1)Pierwsze kable zasilania są podłączone przez złącza łokciowe.
2) Zewnętrznie zaciskane studnie z wstawkami do hamowania obciążenia.
3)Płyty integralne lub bezpłyty ładunkowej.
4) Kończenie drugorzędne Przymocowane zewnętrznie korki z NEMA 4-dziurkowymi, 6-dziurkowymi, 8-dziurkowymi, 10-dziurkowymi lub 12-dziurkowymi łopatami. Dostępne są wsparcia łopatowe.
3.Urządzenie ochronne
1) bezpieczniki z bajonetami, bezpieczniki ograniczające prąd częściowego zakresu.
2) Urządzenie automatycznego obniżania ciśnienia.
3) Miernik poziomu oleju.
4) Miernik temperatury oleju.
5) Prężnik próżniowy.
6) Zawór odpływowy z próbkarzem.
7)Klasa dystrybucji, zatrzymacze tlenków metalu, 3-36 kV.
8)Klasa dystrybucji, urządzenia do zatrzymania błyskawicy typu zaworkowego, 3-27 kV.
Rysunki techniczne
Specyfikacja
Pojemność nominalna | Strata | Wymiar ((mm) | Waga ((kg) | ||||
Strata bez obciążenia ((W) | Strata w trakcie obciążenia | W | D | H | Masa oleju (L) | Całkowita masa (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
