| Nazwa marki: | WINLEY |
| Numer modelu: | S-1000/15 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

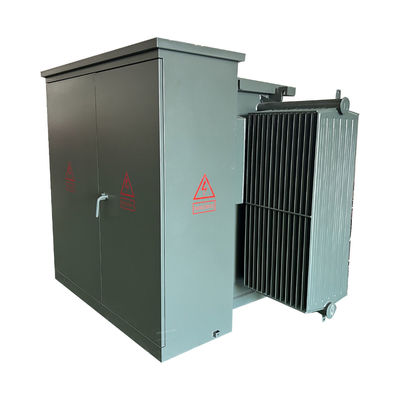

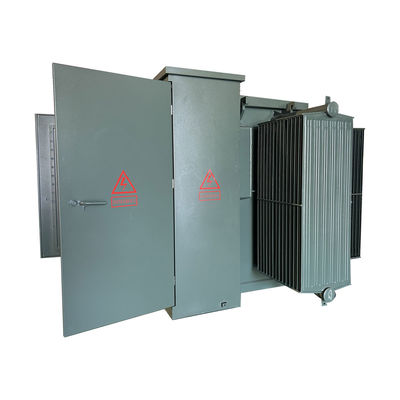

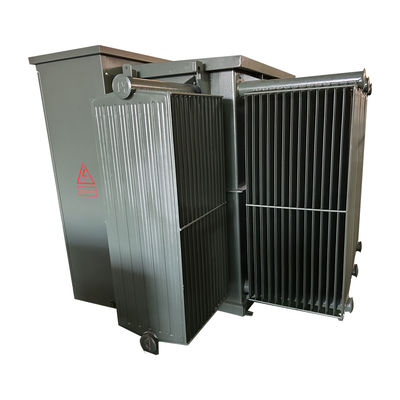

Trójfazowa podkładka elektryczna, zamontowana na przemienniku olejowym 1000kva 15kv
podsumowanie
Produkowane przez nas trójfazowe transformatory z podkładkami uzyskały certyfikat UL, o mocy od 30 do 5500 kVA i napięciu do 34,5 kV.Nasze produkty są eksportowane do Ameryki Północnej, Filipin i innych miejsc w dużych ilościach..

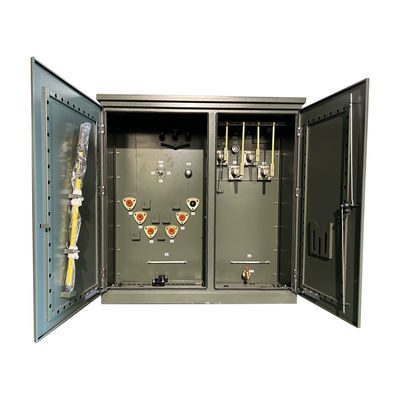

Struktura produktu
Wydajność
1) Konstrukcja jest kompaktowa i rozsądna, a objętość jest niewielka, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3) Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilacz końcowy i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą przepustowość;
5) Do ochrony używane są podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką ma cechy podwójnej wrażliwości prądu i temperatury, aby zapewnić bezpieczną i niezawodną pracę produktu;
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 1 MVA (1000 KVA) |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 208Y/120 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Wymiennik kliknięć | 5-pozycyjny wymiennik |
| Impedancja (typowa) | 50,75% |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 58 dBA |
| Wskaźnik wysokości | 3300 stóp (1000 metrów) nad poziomem morza |
| Wymiary | 89'' W x 59' D x 64' H |
| Waga | 8200 funtów |
| Oceny ratingowe | Wyniki oceny wydajności DOE 2016 |
| Efektywność w % | 99.20% |
| Brak utraty obciążenia (w watach)) | +/- 1,300 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 8,500 W |
Standardowe cechy
• 60 Hz.
• średni wzrost nawijania o 65°C.
• Układy zasilające radialne i pętłowe.

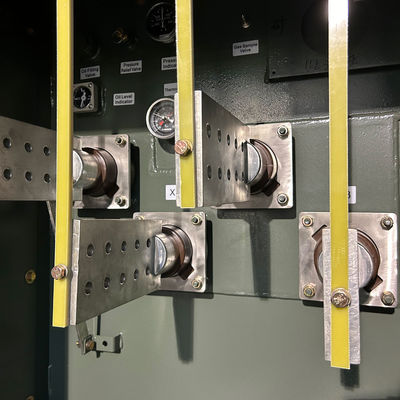

• Śmiertelny i aktywny typ przednich końcówek HV.
• HV BIL 45 150 kV (martwy front) 200 kV (żywy front).
• LV BIL 30 kV.
• Trójpunktowe zaciskanie drzwi niskiego napięcia.
• Drzwi o wysokim napięciu, które można otworzyć dopiero po
drzwi niskiego napięcia są otwarte.
• Sztywne przegrody stalowe.
• Zbiornik transformatora spawany od pokrywy do podstawy.
• Stała tabliczka z nazwą.
• 1 cm pokrycia rur NPT.
• podkładki do uziemienia zbiorników ANSI.
• 1 cm zawór odpływowy i próbkarz.
• Automatyczny zawór obniżający ciśnienie (35 SCFM).
• Zmiennik kranów z (2) 2,5% nad pełną pojemnością kranów
i poniżej wartości nominalnej.
• Jedno dziurko ręczne o wymiarach 10 x 18 (lub 14 x 25) w transformatorze
Pokrycie zbiornika.
• Olejkowo-zielony kolor (Munsell 7GY 3.29/1.5).
• Zaprojektowane, wyprodukowane i przetestowane zgodnie z najnowszymi normami ANSI
Rysunki techniczne
Specyfikacja
| Pojemność nominalna | Strata | Wymiar ((mm) | Waga ((kg) | ||||
| Strata bez obciążenia ((W) | Strata w trakcie obciążenia | W | D | H | Masa oleju (L) | Całkowita masa (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
