| Nazwa marki: | WINLEY |
| Numer modelu: | S-1000/5 |
| MOQ: | 1 jednostka |
| Cena £: | $5000-$150000 |
| Szczegóły opakowania: | Pułapka ze sklejki |
| Warunki płatności: | T/T |

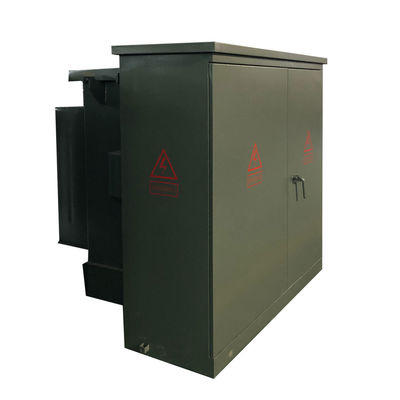

1000 Kva Trójfazowy podkładek z montażem przekształcacz rozdzielczy 4160 V do 480 V
podsumowanie
Trójfazowe transformery dystrybucyjne z osadzeniem w oleju są silne, niezawodne i zaprojektowane z myślą o środowisku.te transformatory zapewniają zwiększoną niezawodność i ochronę przed awariami krytycznych urządzeńNiskie koszty eksploatacji i emisje ciepła tych transformatorów czynią je idealnym wyborem dla szerokiego zakresu zastosowań.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Operacja | Operacja stopniowa w dół |
| Faza | Trzy fazy |
| Pojemność | 1MVA (1000 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 4160V |
| BIL podstawowy | 60 KV |
| Włókno wtórne | 480Y/277 |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 50,75% |
| Wskaźnik przełącznika przerwania obciążenia | 300 amp, 5 kV |
| Materiał nawijania | Aluminium/miedź |
| Efektywność w % | 99.20% |
| Brak utraty obciążenia (w watach) | +/- 1,300 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 8,500 W |
Cechy
1)Część transformatora i część szafki sterującej wersji amerykańskiej, z których część transformatora jest całkowicie uszczelnioną konstrukcją,a olej izolacyjny może być dwoma rodzajami oleju o wysokim punkcie zapłonu lub zwykłym olejem.
2)Pokój sterujący jest podzielony na pomieszczenie wysokiego i niskiego napięcia.

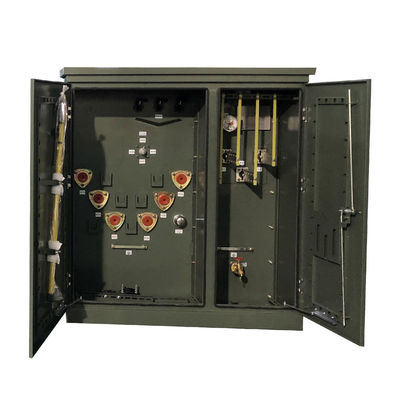

3)Pokój wysokonapięciowy wyposażony jest w: wtyczkę kablową wysokonapięciową, urządzenie zatrzymujące błyskawice, uchwyt sterowania przełącznikiem obciążenia, uchwyt przełącznika bez podniecenia, bezpiecznik z wtyczką, zawór uwalniający ciśnienie,termometr, miernik ciśnienia, miernik pozycji oleju, wtyczki do napełniania oleju, zawory odpływowe oleju itp., przełączniki obciążenia, wyłączniki oddychania, bezpieczniki wtykowe itp.wszystkie są zanurzone w oleju transformatora wraz z rdzeniem transformatoraKabel wysokonapięciowy i transformator są połączone łącznikami łokciowymi.
4) Strona niskiego napięcia może być zainstalowana z przerywaczami prądu, transformatorami prądu, a także licznikami energii elektrycznej, amperometrami i voltometrami,i obwodów wyjściowych i urządzeń kompensacyjnych pojemności można skonfigurować zgodnie z potrzebami użytkownika.
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
|
