| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-300/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 300KVA |
|---|---|---|---|
| Napięcie pierwotne: | 12470GrdY/7200 | Napięcie wtórne: | 208Y/120V |
| wydajność: | > 99,00% | Impedancja: | 5,0% |
| Materiał uzwojenia: | Miedź | Klasa chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> |
| High Light: | Stop Down Transformer 12470v,Transformator podłączony do podkładki,Przetwornik typu oleju 208v |
||

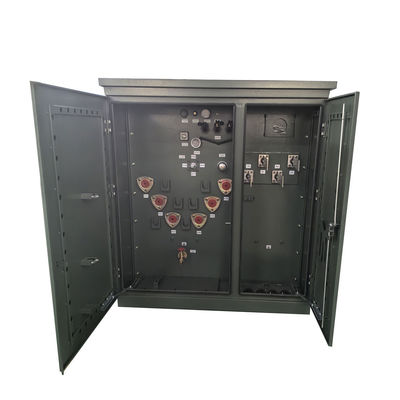

300kva Trójfazowy podkładek zamontowany olej Typ 12470v Do 208v Step Down Transformer
Wydajność
1) Konstrukcja jest kompaktowa i rozsądna, a objętość mała, co stanowi tylko około jednej trzeciej europejskiego typu pudełka wymiany o tej samej pojemności;
2) Całkowicie uszczelniona, całkowicie izolowana konstrukcja, brak konieczności ustawiania barier bezpieczeństwa i niezawodna gwarancja bezpieczeństwa osobistego;
3) Użytkownicy mogą wybierać spośród różnych systemów zasilania, które mogą przyjmować zasilacz końcowy i realizować sieć pierścieniową lub podwójne zasilanie;
4) Przyjmuje się transformator mocy S11 z zanurzeniem w oleju, który ma niskie straty, niski wzrost temperatury i dużą przepustowość;
5) Do ochrony używane są podwójne bezpieczniki (bezpiecznik awaryjny + bezpiecznik z wtyczką),i bezpiecznik z bezpiecznikiem z wtyczką posiada cechy podwójnej wrażliwości prądu i temperatury w celu zapewnienia bezpiecznej i niezawodnej pracy produktu;
6) Złącze kablowe 200A można podłączać i odłączać pod obciążeniem i można go obsługiwać jako przełącznik obciążenia w nagłych wypadkach.
7) Owijanie przyjmuje połączenie Dyn11 a rdzeń żelazny przyjmuje trójfazową czterokolumnową strukturę, tak aby produkt mógł działać pod dowolnym obciążeniem asymetrycznym, a punkt neutralny nie dryfował,napięcie jest stabilne, jakość zasilania jest wysoka, szafa się ogrzewa, hałas jest niski, a działanie ochrony przed błyskawicami jest dobre;
8) Kabinet przyjmuje antykorozyjny projekt i specjalne oczyszczanie farbą, piękne i nowatorskie, odpowiednie do różnych środowisk i osiąga efekt upiększania miasta.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 300 KVA |
| Grupa wektorów | Wyniki |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| BIL podstawowy | 95 KV |
| Włókno wtórne | 480Y/277 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Wye-N |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja (typowa) | 10,2-6,0% Typowe |
| Rodzaj pierwotnego połączenia | Martwy front |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 55 dBA |
| Całkowita masa (płynna) * | 3,637 lb |
| Efektywność w % | 99.00% |
| Brak utraty obciążenia (w watach) | +/- 500 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 3000 W |
| Całkowita strata obciążenia (w watach) w 100% | +/- 3500 W |
Zdjęcia fabryczne
Rysunki techniczne
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 |
||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
