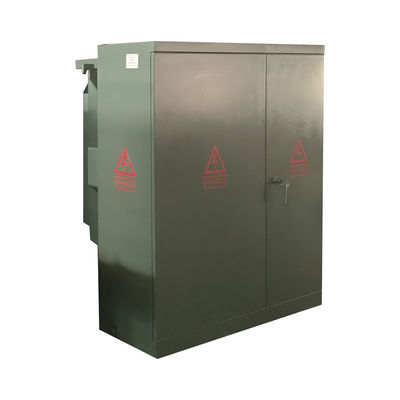

500 Kva 3-fazowa podłoga zamontowana w oleju transformatora typ 13800v Do 208v

Nazwa marki:	WINLEY
Numer modelu:	S-500/15
MOQ:	1 jednostka
Cena £:	$5000-$150000
Szczegóły opakowania:	Pułapka ze sklejki
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

UL/cUL,CE,ISO

Faza:

Trzy fazy

Pojemność:

500KVA lub dostosowane

Napięcie pierwotne:

13800 V

Włókno wtórne:

208Y/120V

wydajność:

> 99,10%

Wzrost temperatury:

Impedancja (typowa):

50,0-7,5% Typowe

Klasa chłodzenia:

ONAN; NA; Self-Cooled Chłodzenie własne

Możliwość Supply:

1000 zestawów/miesiąc

Podkreślić:

Transformator 500 KVA

13800v przekształcacz podkładkowy

Transformator typu oleju 3-fazowego

Opis produktu

500 Kva 3-fazowa podłoga zamontowana w oleju transformatora typ 13800v Do 208v

500 Kva 3-fazowa podłoga zamontowana w oleju transformatora typ 13800v Do 208v 0

Wydajność

1. transformatory podkładkowe są produkowane w mocy nominalnej do 10000 kVA.
2. transformator zamontowany na podłodze jest zaprojektowany i badany zgodnie z normami, w tym CSA, IEEE c.57, oraz DOE w stosownych przypadkach.
3Transformatory z podkładkami są napełnione olejem i mają konstrukcję odporną na zakłócenia.

Główne dane

Rodzaj transformatora	Wyposażone w podkładkę, typu przedziałowego
Konfiguracja transformatora	Płyn napełniony podkładką
Rodzaj zasilania transformatora	Podaż pętli
Faza	Trzy fazy
Pojemność	500 KVA
Grupa wektorów	DYN1
Napięcie pierwotne	13200V
Klasa napięcia pierwotnego	Klasa 15 kV
Phasor pierwotny	Delta
BIL podstawowy	95 KV
Włókno wtórne	208Y/120
Klasy napięcia wtórnego	1Klasy 2 kV
Phasor wtórny	Wye-N
BIL wtórny	30 KV
Częstotliwość	60 Hz
Wzrost temperatury	65°C Średnia w/ 80°C Gorący punkt
Klasa chłodzenia	ONAN; samochłodzony
Impedancja (typowa)	5%
Rodzaj pierwotnego połączenia	Martwy front
Materiał nawijania	Miedź
Materiał podstawowy	Stal zorientowana na ziarno
Efektywność w %	990,10%
Strata całkowitego obciążenia (w watach) w wysokości 100%	+/- 5000 W

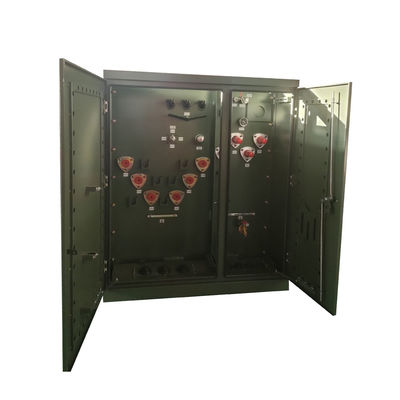

Zdjęcia fabryczne

500 Kva 3-fazowa podłoga zamontowana w oleju transformatora typ 13800v Do 208v 1

500 Kva 3-fazowa podłoga zamontowana w oleju transformatora typ 13800v Do 208v 2

Rysunki techniczne

500 Kva 3-fazowa podłoga zamontowana w oleju transformatora typ 13800v Do 208v 3

Specyfikacja

Trójfazowy przekształcacz z podkładką
Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata (W)
Moc znamionowa (KVA)	Wysokie napięcie (KV)	Niskie napięcie (V)	Strata bez obciążenia (W)	Strata w trakcie obciążenia (W)
75 KVA	240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne	120/240V 480Y/ 277V 600Y/ 347V	180	1250
112.5KVA			200	1500
150 KVA			280	2200
225 KVA			400	3050
300 KVA			480	3650
500 KVA			680	5100
750 KVA			980	7500
1000 KVA			1150	10300
1500 KVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Proces produkcji

Częste pytania

1P: Mogę prosić o próbkę?

O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.

2P: Jaki jest czas realizacji?

A: Czas produkcji masowej 15-25 dni.

3P: Jak długa jest gwarancja?

A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.

4P: Czy dostępne są urządzenia OEM/ODM?

A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.

Usługi dostosowane do potrzeb:

a. kolorystyczne i specjalne funkcje.

b. Zamówione pudełko.

c. Drukowanie logo klienta.

d. Inne pomysły dotyczące produktu, możemy pomóc w zaprojektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.

5P: Jak kontrolować jakość produktów?

A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do tworzenia produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.

Znaków:
