| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-1000/35 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $5000-$150000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Pojemność: | 1000KVA lub dostosowane |
|---|---|---|---|
| Napięcie pierwotne: | 34500V lub na zamówienie | Napięcie wtórne: | 208Y/120 |
| Grupa wektorów: | Dyn1 | Wzrost temperatury: | 65°C |
| Impedancja (typowa): | 50,0-7,5% Typowe | Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> |
| High Light: | 3 fazowy transformator zanurzony w oleju,Transformator zanurzony w oleju 208V,Transformator z podkładką o mocy 1000 KVA |
||

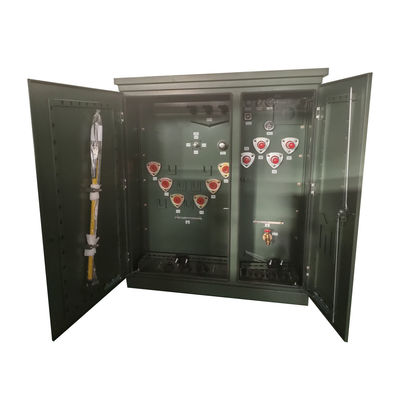

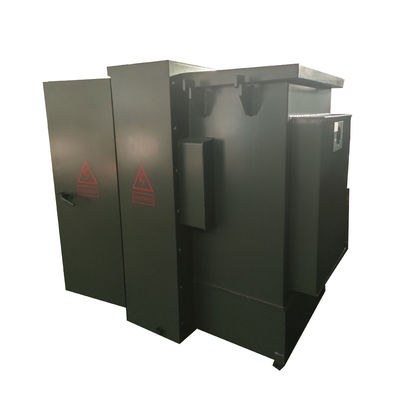

1000 Kva 3-fazowy podkładek zamontowany transformer zanurzony w oleju 34500 V do 208 V
Wydajność
1)Nie ma zbiornika oleju, wysokość transformatora jest zmniejszona, może zaoszczędzić miejsce instalacyjne i koszty transportu.
2) Elastyczność grzejnika falistego może kompensować zmianę objętości oleju spowodowaną zmianą temperatury.
3) Pudełko to zbiornik grzejnika falistego, posiadający nie tylko funkcję chłodzenia, ale także funkcję "oddychania".
4) olej transformatora nie wchodzi w kontakt z powietrzem,który skutecznie zapobiega zanurzeniu tlenu i wody w transformatorze i prowadzi do pogorszenia wydajności (starzenie się materiałów i oleju).
5)Nowa konstrukcja owijania wysokiego i niskiego napięcia, rozsądne rozmieszczenie rurki olejowej i połączenia, które zwiększają wytrzymałość mechaniczną i anty-skrót.
6)Wykorzystujemy spiralne pętle z podłużną ścieżką oleju w celu uzyskania lepszego efektu chłodzenia.Poprawiamy skuteczne wsparcie końcowej twarzy pętli, aby wzmocnić zdolność elektryczną przeciw krótkim obwodom.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 1 MVA (1000 KVA) |
| Grupa wektorów | DYN1 |
| Napięcie pierwotne | 34500V |
| Klasa napięcia pierwotnego | Klasa 35 kV |
| Phasor pierwotny | Delta |
| BIL podstawowy | 150 kV |
| Włókno wtórne | 208Y/120 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Phasor wtórny | Wye-N |
| BIL wtórny | 30 KV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 55/65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Wymiennik kliknięć | 5-pozycyjny wymiennik |
| Impedancja | 50,0-7,5% Typowe, Cel 5,75% |
| Rodzaj pierwotnego połączenia | Martwy front |
| Metoda ochrony pierwotnej nad prądem | Roztopione, zanurzone w oleju |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Materiał nawijania | Miedź |
| Wskaźnik temperatury otoczenia | 40°C |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 58 dBA |
| Wymiary* | 73"W x 69"D x 73"H |
| Całkowita masa (płynna) * | 6,834 lb |
| Efektywność w % | 99.20% |
| Brak utraty obciążenia (w watach) | +/- 1,300 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 8,500 W |
Zdjęcia fabryczne
Specyfikacja
| Trójfazowy przekształcacz z podkładką | ||||
| Moc znamionowa (KVA) | Wysokie napięcie (KV) | Niskie napięcie (V) | Strata (W) | |
| Strata bez obciążenia (W) | Strata w trakcie obciążenia (W) | |||
| 75 KVA | 240,94/14,4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 130,8 KV/ 13.2KV/ lub inne |
120/240V 480Y/ 277V 600Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 KVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 KVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 KVA | 980 | 7500 | ||
| 1000 KVA | 1150 | 10300 | ||
| 1500 KVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Rysunki techniczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
