| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-50/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność: | 50Kva lub dostosować |
|---|---|---|---|
| Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Częstotliwość: | 60 Hz |
| Napięcie pierwotne: | 12470GrdY/7200 | Napięcie wtórne: | 120/240 V |
| Wzrost temperatury: | 65°C | Standardowy: | ANSI/IEEE |
| High Light: | Transformator rozdzielający 50kva z zanurzeniem w oleju,240v przekształtnik rozprowadzający w oleju,Transformator ONAN na biegunach |
||

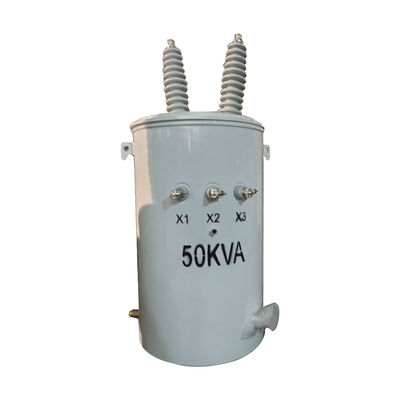

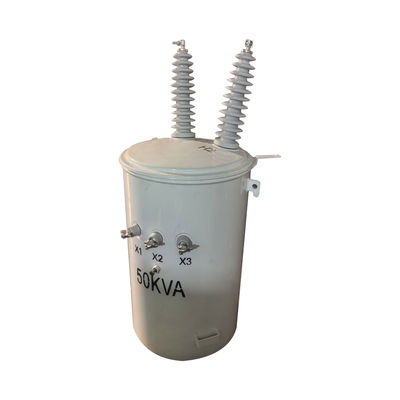

12.4kv 240v 50kva Transformator z podwodnym rozkładem oleju Transformator montowany na jednym fazie
Opis
W sieci dystrybucyjnej z zdecentralizowanym zasilaniem transformator jednofazowy ma znaczące zalety jako transformator dystrybucyjny.Może zmniejszyć długość linii dystrybucyjnych niskiego napięcia, zmniejsza straty linii i poprawia jakość zasilania.Transformator charakteryzuje się zastosowaniem metody montażu zawieszenia typu pole mounting, niewielkie ilości, niewielkie inwestycje w budowę infrastruktury, zmniejszenie promienia zasilania niskiego napięcia i może zmniejszyć straty linii niskiego napięcia o ponad 60%.Transformator przyjmuje w pełni uszczelnioną strukturę o dużej zdolności przeciążenia, wysoka niezawodność w ciągłym działaniu, prosta konserwacja i długa żywotność.
Główne dane
| Specyfikacje jednofazowych transformatorów 100 kVA | |||
| Efektywność energetyczna | CSA C802.1 | Polarność | Dodatek |
| Choroby przenośne | CSA C2.1 | HV/LV Nawijanie | Aluminium |
| Poziom mocy | 100 kVA | Brak utraty obciążenia | 208w |
| napięcie HV | 12.47kV Delta | W przypadku utraty obciążenia | 753w |
| Pojemność LV | 240/120 | Częstotliwość | 60 Hz |
| HV BIL | 125 kV | Grupa wektorów | II6 |
| LV BIL | 30 kV | Kolor | Szary |
| Długość | 730 mm | Zbiornik i akcesoria | 435 kg |
| Szerokość | 890 mm | Waga oleju | 165 kg |
| Wysokość | 1110 mm | Całkowita masa | 675 kg |
| Impedancja | 20,93% | Metoda chłodzenia | ONAN |
Specyfikacje
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunki projektowe
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
