Faza: | Trójfazowy | Poziom ochrony obudów: | IP20 |
---|---|---|---|
Pojemność: | 10KVA | Poziom izolacji: | F/H |
Napięcie pierwotne: | 380 V 400 V 440 V 480 V dostosowane | Napięcie wtórne: | 110V/ 120V/ 208V/ 220V/ 230V/ 240V/ 380V/ 415V/ 480V (lub dostosowane) |
Częstotliwość: | 50 Hz/60 Hz | Metoda chłodzenia: | Chłodzenie naturalne lub powietrzne |
High Light: | 10kva transformator izolacyjny typu suchego,Przesyłowiec izolacyjny typu suchego 400 V,Przesyłka typu suchego |

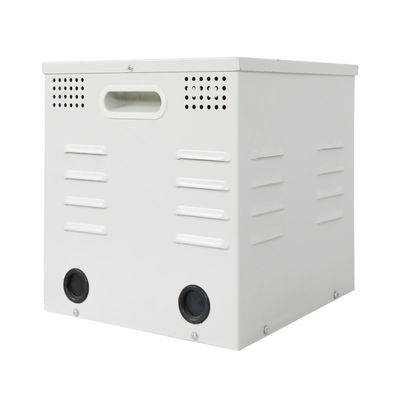

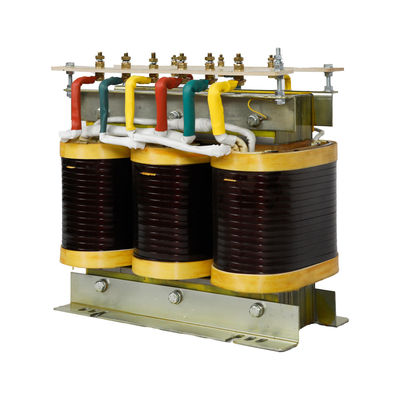

10kva 3-fazowy transformator izolacyjny typu suchego wzrost 208V 220V do 380V 400V
Podsumowanie
Transformatory typu trójkoherentnego serii SG są szeroko stosowane w zasilaniu prądem prądowym 50~60Hz, wejściem i wyjściem o napięciu nieprzekraczającym 500V w różnych sytuacjach.Do różnych dźwigni napięcia wejściowego i wyjściowego, łączyć grupy, regulowanie liczby i lokalizacji okrążeń (zwykle ± 5%), przydział pojemności uzwojenia, jednofazowe uzwojenie wtórne jest wyposażone, stosowanie okręgów prostowniczych, włączyć lub nie,itd.
Zgodnie z wymaganiami użytkownika produkt może być starannie zaprojektowany i wyprodukowany.
główny da ta
Nazwa produktu | Sprzedaż bezpośrednia z fabryki 208V 220V do 380V 400V 440V 480V 3-fazowy transformator 10KVA |
Model produktu | SG/QZB/SBK/Transformator mocy/ZSG/SBDG/EPS UPS |
Materiał nawijania | Włókna miedziane emaliowane lub aluminiowe emaliowane |
Pojemność | 0.1KVA-2500KVA |
Napięcie wejściowe | Zindywidualizowane |
Napięcie wyjściowe | Zindywidualizowane |
Częstotliwość | 50/60Hz |
Rodzaj połączenia | DYN11/YYN0 |
Poziom izolacji | F/H |
Poziom ochrony obudowy | IP20 |
Badanie szczelności ciśnienia | "Współczynnik prądu" obejmuje wszystkie następujące elementy: |
Pierwszorzędowe do zabezpieczenia ziemi 2,5 KV/min; | |
Sekundarne do zabezpieczenia ziemi1,5KV/min | |
Odporność na izolację | b. "przewodniki" lub "przewodniki" do "przewodnictwa" lub "przewodnictwa" lub "przewodnictwa"; |
"Współczynnik przenośny" oznacza urządzenie, które jest w pełni wyposażone w urządzenie, które jest w pełni wyposażone w urządzenie. | |
Poziom awaryjny 1500V>100 megohm | |
Odporność ziemi | 25A < 100milliohm |
Wykonanie badań napięcia | 125Hz / 800V / 60s |
Metoda chłodzenia | Chłodzenie naturalne lub powietrzne |
Wzrost temperatury | ≤ 125K |
Współczynnik przekształcenia | < 3% |
Prąd przenoszący powietrze | < 3% |
Impedans napięcie | około 4,5% |
Łączne straty | 4% |
Efektywność | 80% -99% |
Temperatura pracy | -15°C-40°C (40°C, 90%R.H., 56 dni) |
Temperatura przechowywania | -25°C-100°C ((40°C, 90%R.H., 56 dni) |
Certyfikat | CE,ISO |
Specyfikacja
Model (KVA) |
Napięcie pierwotne | Włókno wtórne | Zakładkę grupy sprzężenia | Wymiar kształtu | Wymiar montażu | K*J | Wymiar pudełka | |||||
Bmax | Dmax ± 5 | Emax | A | C ± 5 | Bmax | Dmax ± 5 | Emax | |||||
SG-10KVA | 660 400 380 200 |
380 220 110 36 |
Zgadza się. W/d D/y D/d |
360 | 180 | 305 | 215 | 140 | 10*20 | 450 | 360 | 480 |
SG-15KVA | 360 | 200 | 335 | 215 | 155 | 10*20 | 450 | 360 | 480 | |||
SG-20KVA | 420 | 210 | 350 | 250 | 170 | 10*20 | 490 | 400 | 540 | |||
SG-30KVA | 420 | 230 | 380 | 250 | 190 | 10*20 | 490 | 400 | 540 | |||
SG-50KVA | 680 | 350 | 550 | 420 | 220 | 10*20 | 800 | 510 | 840 | |||
SG-80KVA | 750 | 400 | 620 | 480 | 250 | 10*20 | 850 | 510 | 840 | |||
SG-100KVA | 780 | 420 | 650 | 500 | 250 | 10*20 | 900 | 550 | 890 | |||
SG-300KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-500KVA | 180 | 95 | 185 | 100 | 75 | 6*14 | ||||||
SG-1000KVA | 180 | 110 | 185 | 100 | 90 | 6*14 | ||||||
SG-2000KVA | 230 | 125 | 205 | 130 | 100 | 9*16 | ||||||
SG-3000KVA | 240 | 145 | 215 | 130 | 120 | 9*16 | ||||||
SG-4000KVA | 240 | 155 | 235 | 130 | 130 | 9*16 | ||||||
SG-5000KVA | 320 | 160 | 255 | 180 | 115 | 10*20 | 400 | 330 | 480 | |||
SG-6000KVA | 300 | 165 | 280 | 180 | 140 | 10*20 | 400 | 330 | 480 |
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
