| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-100/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Pułapka ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Typ transformatora: | Zamontowana podkładka | Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> |
|---|---|---|---|
| Częstotliwość: | 50 Hz/60 Hz | Poziom izolacji: | A/E |
| Napięcie pierwotne: | 13200GrdY/7620 | Napięcie wtórne: | 240/120V (L-N-L) |
| Pojemność: | 100KVA | Faza: | Jednofazowy |
| High Light: | Transformator 100kva,Jednopasowy przekształcacz zasilania pętli,Transformator typu oleju 12 |
||

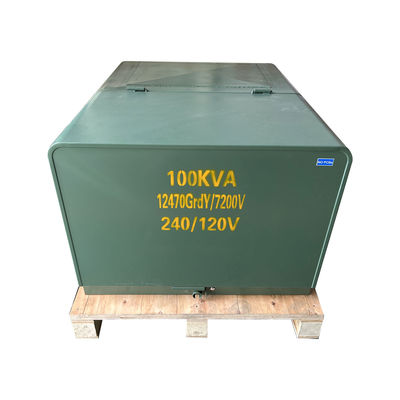

100kva jednofazowy podkładek zamontowany w przemienniku przyrządowym 34.5kv 13.2kv 12.4 Kv
Podsumowanie
1)Transformatory montowane na podkładkach jednopasowych umieszczane są w szafce z drzwiami i zamkami, zazwyczaj umieszczane na zewnątrz.
2)Wszystkie z tych transformatorów dystrybucyjnych są izolowane olejem, chłodzone siewą, dostępne w pętli lub w zasięgu radialnym i są martwe.
3) Transformatory te są dostępne w dwóch podstawowych konfiguracjach: zasilacz radiowy i zasilacz pętlowy, które są wybierane w zależności od rodzaju obwodu, na którym mają być zainstalowane.
szczegóły dotyczące produktu
Cechy
• spełnia lub przekracza normy ANSI®, IEEE® i NEMA®
• Spełnia standard DOE 10 CFR część 431 dla transformatorów dystrybucyjnych
• powłoka zbiornika przekracza IEEE Std C57.12.28TM-2005 i IEEE Std C57.12Standardy.29TM-2005 (tylko jednostki ze stali nierdzewnej)
• Pełna zgodność z IEEE Std C57.12Wymogi dotyczące integralności obudowy standardowej.28TM-2005
• Płytka z nazwą wygrawerowaną laserowo
• Wzmocnione podnośniki ze stali nierdzewnej
• Przepisy dotyczące uziemienia zbiornika
• Automatyczne urządzenie do obniżania ciśnienia
• Oleje mineralne elektryczne
• Drzwi z zawiasami ze szpilkami i beczkami ze stali nierdzewnej
• Płynąca kieszonka z zamkiem do łatwego ustawienia
• Zamknięcie drzwi o pięciorzędnej głowicy ze stali nierdzewnej
• Przepisy dotyczące napełniania i odprowadzania oleju
• Zdejmowany parapet
• Z spawaną kopułą pokrywą zbiornika
• Wysokonapięciowe studnie z wyciągami - 200 A
Specyfikacja
| SSpecyfikacja transformatora z podkładką w fazie węglowej | ||||||||
| Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 |
|
Akcesoria opcjonalne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
