| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-15/4 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Obudowa ze sklejki |
| Czas dostawy: | 30 DNI |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność: | 15kva |
|---|---|---|---|
| Metoda chłodzenia: | NA | Impedancja: | 3,5% |
| Napięcie pierwotne: | 11000V lub na zamówienie | Napięcie wtórne: | 120/240 V |
| Materiał uzwojenia: | Miedź/Aluminium | Standardowy: | DOE/ANSI/IEEE |
| High Light: | 15kva transformator na słupie,ANSI Transformator na biegunach,Transformator typu oleju IEEE |
||

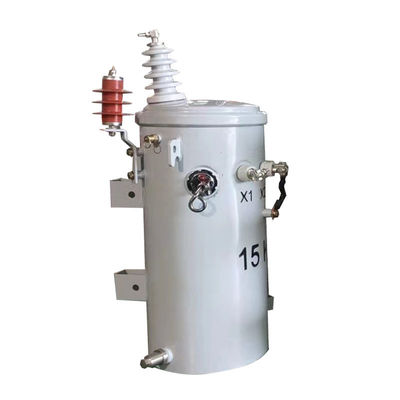

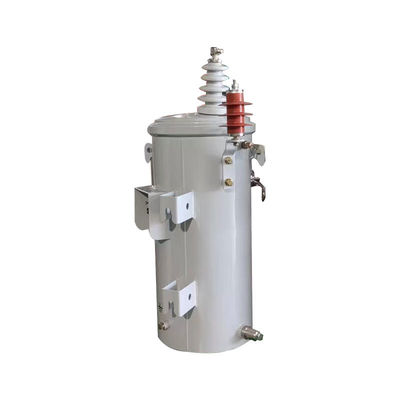

IEEE ANSI Typ instalacji powietrznej Jednorazowy 15kva transformator na biegunach 11000V do 240V
Charakterystyka wydajności
1Produkty są szeroko stosowane w sieciach energetycznych przemysłowych i rolniczych.
2Rdzeń żelaza jest wykonany z zimno walcowanej blachy krzemowo-stalowej o wysokiej przewodności magnetycznej i przyjmuje strukturę deski ciągnącej, dzięki czemu jego droga magnetyczna jest krótka, straty i poziom hałasu jest niski.
3. Drut kompresowy jest przyjmowany do owijania, więc straty są niskie i mają dobrą zdolność do wytrzymania zwarcia.
4Zbiornik oleju jest typu dzwonka z strukturą typu pełnej składającej się płyty, ma doskonałą zewnętrzną wygląd i jest łatwy w konserwacji.
Główne dane
| Specyfikacje transformatora na biegunach 15 kVA | |||
| Poziom mocy | 15 kVA | HV/LV Nawijanie | Aluminium |
| napięcie HV | 40,16 kV | Brak utraty obciążenia | 55w |
| Pojemność LV | 120/240V | W przypadku utraty obciążenia | 153w |
| HV BIL | 125 kV | Częstotliwość | 60 Hz |
| LV BIL | 30 kV | Kolor | Szary#70 |
| Długość | 620 mm | Zbiornik i akcesoria | 130 kg |
| Szerokość | 700 mm | Waga oleju | 75 kg |
| Wysokość | 880 mm | Całkowita masa | 255 kg |
| Polarność | Dodatek | Impedancja | 2.00% |
Rysunki projektowe
Akcesoria
Specyfikacja
| 10kva-500kva Jednofazowy transformator zanurzony w oleju | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 do 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Cechy
1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe buchy, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić kable aluminiowe lub miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i końcowy i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie z normami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
