| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-100/12 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Obudowa ze sklejki |
| Czas dostawy: | 30 DNI |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Pojemność: | 100KVA | Napięcie pierwotne: | 12.47kv 13,2kv 13,8kv 19,92kv 24,94kv 34,5kv |
|---|---|---|---|
| Napięcie wtórne: | 120V/240V/480V | Częstotliwość: | 50 Hz/60 Hz |
| Wzrost temperatury: | 65°C | System chłodzenia: | ONAN/KNAN |
| Rodzaj zasilania transformatora: | Kanał w pętli | Faza: | Samotny |
| High Light: | Transformator zamontowany na podłodze 100 kVA,Transformator typu oleju zamontowany na podkładce,Transformator typu oleju ONAN 240V |
||

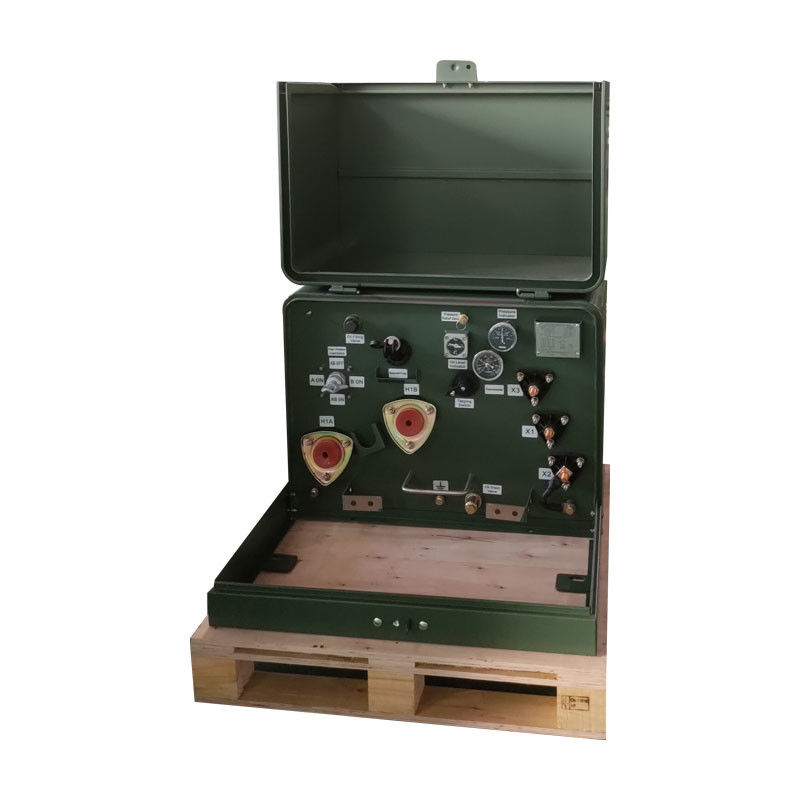

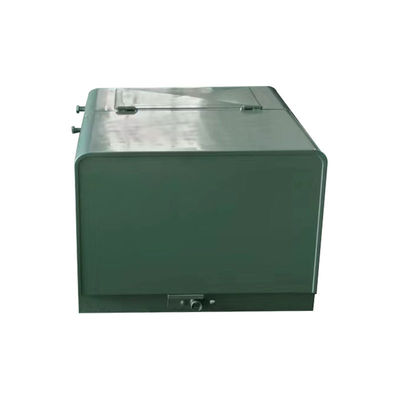

100kVA Typ oleju 12470V 240V Podstawowy jednofazowy przekształcacz montowany na podłodze
Opis produktu
Transformator montowany na podkładce jednofazowej jest transformatorem dystrybucyjnym zanurzonym w oleju.Tradycyjny transformator jest zaprojektowany w osłonie typu pudełkowego.niski hałas, niskie straty, bezpieczeństwo i niezawodność. Jest powszechnie stosowany w dzielnicach mieszkalnych, centrach handlowych, szpitalach, parkach, szkołach itp. Transformatory montowane na jednofazowych podkładkach są samoochładzane,dostępne w pętli lub zasilacz radialny, i są martwe, spełniają lub przekraczają normy ANSI/CSA/IEEE.
Parametry produktu
| Jednopasowy przekształcacz montowany na podłodze Specyfikacja | ||||||||
| Ocena | Wysokie napięcie ((kV) | Brak utraty ładunku | Utrata obciążenia | Wysokość | Głębokość | Szerokość | Waga oleju ((kg) | Całkowita masa ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 lub inne |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Projektowanie produktu
Cechy
1) powłoka zbiornika transformatora montowanego na jednofazowej podkładce przekracza C57,12.8 i C57,12.29Pełna zgodność z IEEE C57.12.28 normy integralności obudowy.
2) Dwa zewnętrznie zaciskane uniwersalne wysokonapięciowe studnie z przędzą do pracy z pętlą lub jedna zewnętrznie zaciskana studnia z przedziałem do pracy z zasilaczem radialnym.
3) Trzy zewnętrznie zaciskane łuski niskonapięciowe z zwiniętymi miedzianymi kłębami, w tym w pełni izolowany neutralny końcowy z odłączalnym pasem podgruntowym.
4) Wzbrojone uchwyty; wgłębione dno komory olejowej.
5) Wzmocowane na wierzchołkach, wyposażone w podnośniki ze stali nierdzewnej.
6) Automatyczne urządzenie odciągające ciśnienie.
7) Oleje mineralne elektryczne z inhibitorem utleniania.
8) Wyjmowany kaptur z odpornymi na korozję szczytami i beczkami ze stali nierdzewnej Obudowa ze stali miękkiej i odłączalny progi przymocowane ze stali nierdzewnej.
9) Gębowe powierzchnie górne na maszynie i przedziale olejowym w celu zapobiegania zatrzymywaniu wody.
10) wtyczka do napełniania olejem/wtyczka do poziomu oleju; wtyczka do odpływu oleju; przepisy dotyczące uziemienia zbiornika.
11) Układ zamykający odporny na korozję z zamkniętym śrubą zabezpieczającą z pięcioramienną głową, pływającym orzechem i zamkiem.
Akcesoria

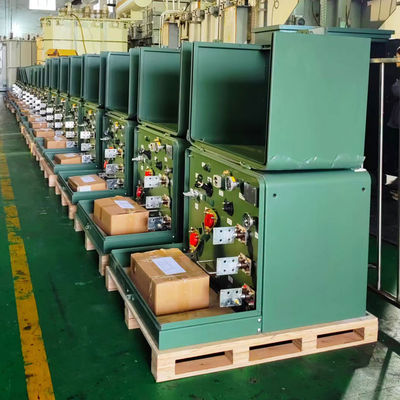

Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
