Pojemność znamionowa: | 167 kVA | Faza: | Jednofazowy |
---|---|---|---|
Napięcie pierwotne: | 34500GrdY/19920 | Napięcie wtórne: | 120/240 V |
Częstotliwość: | 60 Hz | wydajność: | 98,9% |
Poziom głośności: | 55 dBA | Węzły: | Miedź |
High Light: | 167 KVA Transformatory zanurzone w oleju,Transformatory jednofazowe zanurzone w oleju,34.5KV Transformatory na biegunach |

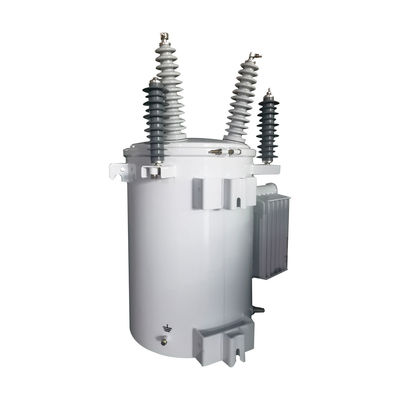

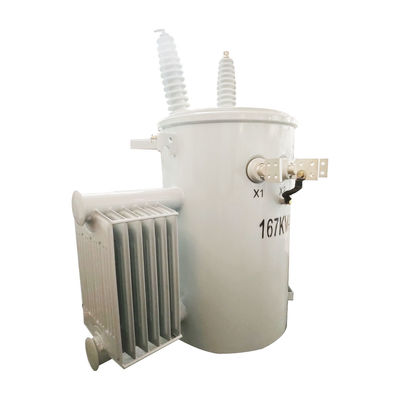

167KVA Jednopasowe transformatory zanurzone w oleju 34,5KV
Cechy
System jakości posiada certyfikat ISO 9001, spełnia standardy DOE w zakresie efektywności energetycznej lub przekracza normy ANSI/IEEE i CSA
Specyfikacja
Moc znamionowa ((KVA) | Wysoki | Wykryj H.V. | Niskie | Krótkotrwałe | Brak utraty obciążenia ((W) | Strata w trakcie obciążenia ((W) | Brak prądu obciążenia(%) |
napięcie | zakres | napięcie | Impedancja ((%) | ||||
5 | 12.47 13.2 13.8 14.4 34.5 |
± 5% ±2x2,5% |
120-240/240-480 /347/600 |
3.5 | 35 | 145 | 4 |
10 | 55 | 260 | 3.5 | ||||
16 | 65 | 365 | 3.2 | ||||
20 | 80 | 430 | 3 | ||||
30 | 100 | 625 | 2.8 | ||||
40 | 125 | 775 | 2.5 | ||||
50 | 150 | 950 | 2.3 | ||||
63 | 180 | 1125 | 2.1 | ||||
80 | 200 | 1400 | 2 | ||||
100 | 240 | 1650 | 1.9 | ||||
167 | 285 | 1950 | 1.8 | ||||
250 | 365 | 2365 | 1.7 |
Wyroby z przemiennika
1Projektowanie obwodów magnetycznych
Ważnym czynnikiem, który należy wziąć pod uwagę, jest kształt, wielkość, histereza i utrata prądu wirusowego w jądrze żelaza.
2. Projektowanie uzwojenia
W trakcie procesu projektowania należy wziąć pod uwagę takie czynniki, jak liczba zakrętów, materiał drutu, izolacja między warstwami i metoda okablowania.Wdrożenie dobrze zaplanowanego projektu uzwojenia, transformator może osiągnąć większą przepustowość i niezawodność.
3Wybór materiału izolacyjnego
Wybór odpowiednich materiałów izolacyjnych ma kluczowe znaczenie dla zapewnienia bezpieczeństwa i długowieczności.odporność na wysokie temperatury, odporność na rozpad łuku i odporność na wilgoć.
4. Wypełnianie olejem pod próżnią
Jednopasowe transformatory na biegunach zazwyczaj wykorzystują metodę wypełniania olejem próżniowym, obejmującą obróbkę układów transformatora próżniem, wstrzykiwanie oleju izolacyjnego, eliminowanie bąbelków powietrza,i uszczelnienie transformatorówProces olejowania próżniowego jest korzystny, ponieważ zwiększa wydajność izolacyjną i stabilność termiczną transformatora, co prowadzi do wydłużenia żywotności.
5. obróbka cieplna
Właściwości mechaniczne i wytrzymałość transformatorów można zwiększyć poprzez obróbkę cieplną.zwiększa twardość i odporność na zużycie przy jednoczesnym zmniejszeniu naprężenia i deformacji.
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
