| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-167/35 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Obudowa ze sklejki |
| Czas dostawy: | 30 DNI |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Jednofazowy | Pojemność: | 10-500Kva |
|---|---|---|---|
| Metoda chłodzenia: | ONAN/KNAN | Częstotliwość: | 50 Hz/60 Hz |
| Napięcie pierwotne: | 34500GrdY/19920 lub na zamówienie | Napięcie wtórne: | 120/240 V lub dostosowane |
| Impedancja: | 10,0-4,5% | Klasa izolacji: | A/F |
| High Light: | Jednopasowy transformator 34,5kv,Transformator o mocy 167 KVA |
||

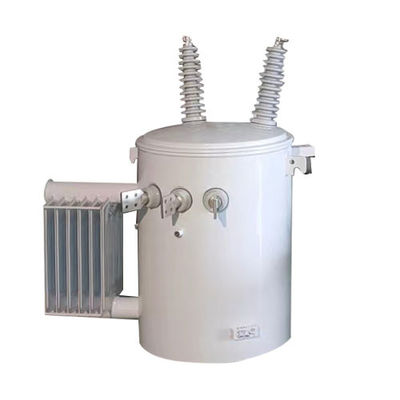

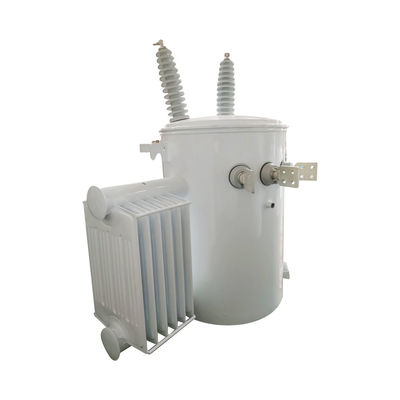

10Kva 25Kva 50Kva 100Kva 167 Kva 333Kva Przesyłowiec jednofazowy
Cechy strukturalne
1Pokrywki zbiorników posiadają wysokonapięciowe porcelanowe korki, które są wyposażone w pierścieniowe końcówki, które mogą pomieścić albo kable aluminiowe, albo miedziane.
2Okrągła struktura szycia osłony zbiornika zapewnia równomierne rozkład naprężenia i niezawodne uszczelnienie.
3Śruby pierścieniowe na ścianie zbiornika służą jako zbiornik niskiego napięcia i końcowy i są pokryte cynowym pokryciem.
4Ten przedmiot jest wyposażony w zawór odcisku ciśnienia, który jest zdolny do samodzielnego uszczelniania.
5Zgodnie ze standardami ANSI, haczyki zawieszenia transformatora na górze i na dole są zgodne.
6Terminał naziemny na zbiorniku to pierścieniowy żuraw naziemny.
Specyfikacje
| Dane techniczne dla jednopasowego transformatora dystrybucyjnego zamontowanego na słupie | ||||||||
| Moc (KVA) | Wysokie napięcie (V) | Niskie napięcie (V) | Utrata ((W) | Wymiar ((mm) | Waga | |||
| Utrata bez obciążenia | Strata w trakcie obciążenia | W | D | H | ||||
| 5 | 34500/ 19920 13800/ 7957 13200/ 7620 12470/ 7200 lub inne | 120-240 240-480 347 600 | 19 | 75 | 465 | 485 | 855 | 92 |
| 10 | 36 | 120 | 500 | 525 | 885 | 150 | ||
| 15 | 50 | 195 | 520 | 565 | 905 | 210 | ||
| 25 | 80 | 290 | 560 | 590 | 935 | 258 | ||
| 37.5 | 105 | 360 | 610 | 625 | 935 | 340 | ||
| 50 | 135 | 500 | 635 | 675 | 1035 | 395 | ||
| 75 | 190 | 650 | 745 | 840 | 1035 | 480 | ||
| 100 | 210 | 850 | 770 | 965 | 1135 | 530 | ||
| 167 | 350 | 1410 | 795 | 890 | 1335 | 680 | ||
Charakterystyka wydajności
1Produkty są szeroko stosowane w sieciach przesyłowych i dystrybucyjnych energii przemysłowej i rolnej.
2Rdzeń żelaza jest wykonany z zimno walcowanej blachy krzemowo- stalowej o wysokiej przewodności magnetycznej i przyjmuje strukturę deski ciągnącej, tak aby jego droga magnetyczna była krótka, straty i poziom hałasu niski.
3. Drut kompresowy jest przyjmowany do nawijania, więc straty są niskie i mają dobrą zdolność do wytrzymania zwarcia.
4Zbiornik oleju jest typu dzwonka z strukturą typu płyty składanej, ma doskonałą powierzchnię zewnętrzną i jest łatwy w konserwacji.
Akcesoria opcjonalne
1/ Arrester napięcia
2. Związek ochronny
3. Prąd ograniczający bezpiecznik
4. Przerywacz nisko napięcia
a. Urządzenie kontroli awaryjnej wyłącznika
b. Światło sygnałowe
5Protecto Combo
6/ Wciśnij w zmieniacz
7. Przełącznik podwójnego napięcia
8Odciąganie ciśnienia z zbiornika
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
