| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | S-45 tys |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Obudowa ze sklejki |
| Czas dostawy: | 30 DNI |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów/miesiąc |
| Faza: | Trójfazowy | Metoda chłodzenia: | ONAN/KNAN |
|---|---|---|---|
| Częstotliwość: | 50 Hz/60 Hz | Poziom izolacji: | mi |
| Pojemność: | 45 kVA | Napięcie pierwotne: | 13200GrdY/7620 |
| Napięcie wtórne: | 208Y/120 | Wzrost temperatury: | 65℃ |
| High Light: | Transformator rozdzielczy mocy typu oleju,Transformator rozdzielczy mocy zamontowany na podkładce,Transformator typu oleju 45kva |
||

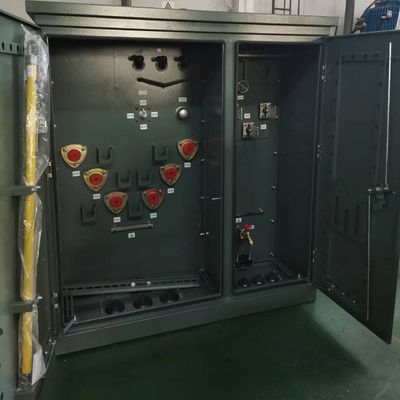

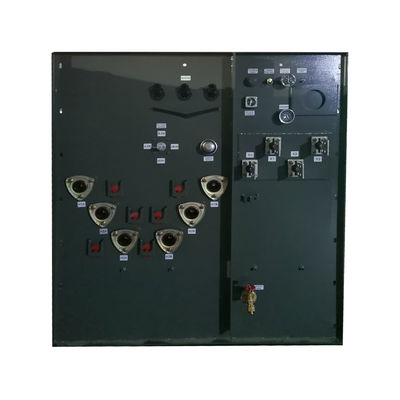

45KVA Trójfazowy podkładkowo zamontowany transformator typu olejowego typu przyrządu przyrządu przyrządu przyrządu przyrządu przyrządu przyrządu przyrządu
Wydajność
1)Nie ma zbiornika oleju, wysokość transformatora jest zmniejszona, może zaoszczędzić miejsce instalacyjne i koszty transportu.
2) Elastyczność grzejnika falistego może kompensować zmianę objętości oleju spowodowaną zmianą temperatury.
3) Pudełko to zbiornik grzejnika falistego, posiadający nie tylko funkcję chłodzenia, ale także funkcję "oddychania".
4) olej transformatora nie wchodzi w kontakt z powietrzem,który skutecznie zapobiega zanurzeniu tlenu i wody w transformatorze i prowadzi do pogorszenia wydajności (starzenie się materiałów i oleju).
5)Nowa konstrukcja owijania wysokiego i niskiego napięcia, rozsądne rozmieszczenie rurki olejowej i połączenia, które zwiększają wytrzymałość mechaniczną i anty-skrót.
6)Wykorzystujemy spiralne pętle z podłużną ścieżką oleju w celu uzyskania lepszego efektu chłodzenia.Poprawiamy skuteczne wsparcie końcowej twarzy pętli, aby wzmocnić zdolność elektryczną przeciw krótkim obwodom.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu przedziałowego |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Trzy fazy |
| Pojemność | 45 KVA |
| Grupa wektorów | Wyniki |
| Napięcie pierwotne | 13200GrdY/7620 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Phasor pierwotny | Wye z ziemią |
| Włókno wtórne | 208Y/120 |
| Klasy napięcia wtórnego | 1Klasy 2 kV |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | KNAN; samoochłodzone |
| Impedancja | 40,5% |
| Wskaźnik przełącznika przerwania obciążenia | 200 ampera, 15 kV |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Wskaźnik współczynnika K (harmoniczne łagodzenie) | K-1 (standardowy) |
| Pojemność płynu (oleju) * | 70 galonów |
| Waga płynu (oleju) * | 539 funtów |
| Materiał nawijania | Aluminiowe |
| Wskaźnik temperatury otoczenia | 40°C |
| Poziom dźwięku | 48 dBA |
| Wskaźnik klasyfikacji | NEMA 3R Przewodowa szafa przewodowa, zamknięty zbiornik |
| Wymiary* | 68-W x 39-D x 50-H |
| Masa na sucho (bez oleju) * | 663 funtów |
| Całkowita masa (płynna) * | 1701 funtów |
| Efektywność w % | 99.00% |
| Brak utraty obciążenia (w watach) | +/- 114 W |
| Strata całkowitego obciążenia (w watach) w wysokości 100% | +/- 570 W |
| Całkowita strata obciążenia (w watach) w 100% | +/- 684W |
Specyfikacja
| Pojemność nominalna | Strata | Wymiar ((mm) | Waga ((kg) | ||||
| Strata bez obciążenia ((W) | Strata w trakcie obciążenia | W | D | H | Masa oleju (L) | Całkowita masa (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Badania fabryczne
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzaniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
