| Miejsce pochodzenia: | CHINY |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | D-167/15 |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$10000 |
| Szczegóły pakowania: | Obudowa ze sklejki |
| Czas dostawy: | 30 DNI |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów / miesiąc |
| Faza: | Jednofazowy | Pojemność znamionowa: | 167 kVA |
|---|---|---|---|
| Metoda chłodzenia: | ONAN/KNAN | Częstotliwość: | 50 Hz/60 Hz |
| Poziom izolacji: | A/E | Poziom hałasu: | 58dB |
| Materiał uzwojenia: | Miedź | wydajność: | 99,10% |
| High Light: | 167 KVA Transformator z podkładką,Transformator z podkładką,Transformator z podkładką |
||

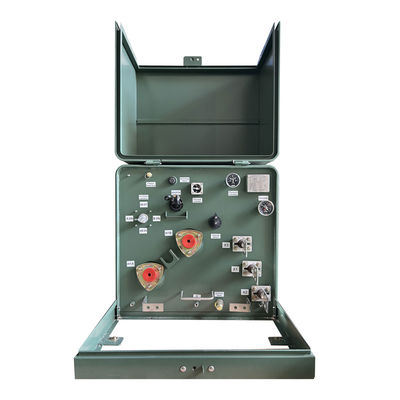

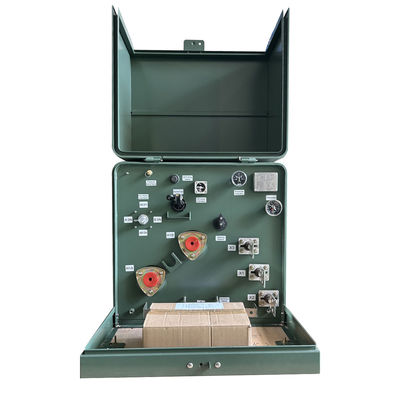

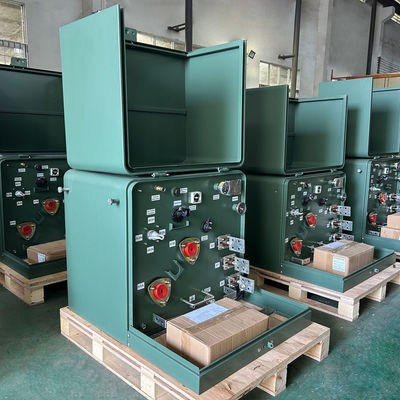

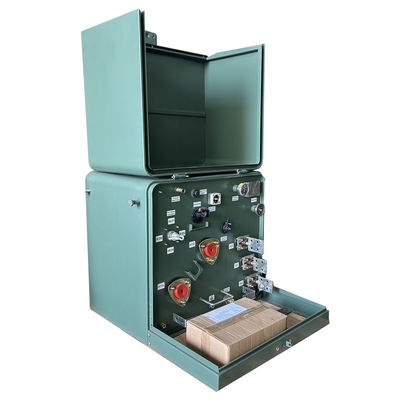

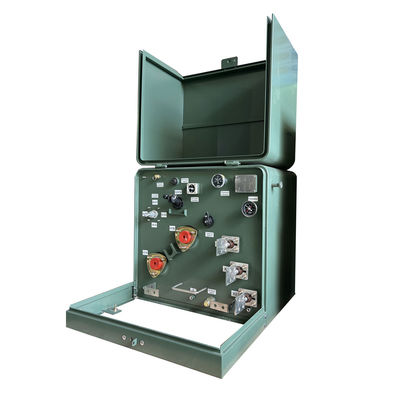

167KVA Transformator z podwodnym podwodnym podwoziem o napięciu 12,47Kv
Podsumowanie
Transformator montowany na podkładce jednofazowej jest transformatorem dystrybucyjnym zanurzonym w oleju.Tradycyjny transformator jest zaprojektowany w osłonie typu pudełka.niski hałas, niskie straty, bezpieczeństwo i niezawodność. Jest powszechnie stosowany w dzielnicach mieszkalnych, centrach handlowych, szpitalach, parkach, szkołach itp. Transformatory montowane na jednofazowych podkładkach są samochłodzone,dostępne w pętli lub zasilacz radialny, i są martwe, spełniają lub przekraczają normy ANSI/CSA/IEEE.
Główne dane
| Rodzaj transformatora | Wyposażone w podkładkę, typu II |
| Konfiguracja transformatora | Płyn napełniony podkładką |
| Rodzaj zasilania transformatora | Podaż pętli |
| Faza | Jednorazowa faza |
| Pojemność | 167 KVA |
| Grupa wektorów | II6 |
| Napięcie pierwotne | 12470GrdY/7200 |
| Klasa napięcia pierwotnego | Klasa 15 kV |
| Włókno wtórne | 240V/120 (L-N-L) |
| Częstotliwość | 60 Hz |
| Wzrost temperatury | 65°C |
| Wskaźnik izolacji | Klasy E Izolacja - 120°C, 248°F |
| Klasa chłodzenia | ONAN; samochłodzony |
| Wymiennik kliknięć | 5-pozycyjny wymiennik kranu, działający na gorąco |
| Impedancja | 30,5% Typowe |
| Standardy wydajności | Spełnia normy DOE 2016, spełnia normy CSA spełnia normy ANSI/IEEE |
| Waga płynu (oleju) * | 727.51 funtów |
| Materiał nawijania | Miedź |
| Zakres temperatury pracy otoczenia | -40°C do +40°C (-50°F do +104°F) |
| Poziom dźwięku | 55 dBA |
| Materiał podstawowy | Stal zorientowana na ziarno |
| Materiał z zbiornika | Stalo powleczone |
| Wymiary* | 55.12''-W x 45.67''-D x 33.07''-H |
| Całkowita masa (płynna) * | 2976.19 funtów |
| Efektywność | 990,10% |
| Brak utraty obciążenia (w watach) * | +/- 425 W |
| Strata obciążenia (w watach) * | +/- 1,733 W |
Cechy
1) powłoka zbiornika transformatora montowanego na podkładce jednofazowej przekracza C57,12.8 i C57,12.29Pełna zgodność z IEEE C57.12.28 normy integralności obudowy.
2) Dwa zewnętrznie zaciskane uniwersalne wysokonapięciowe studnie z gniazdkami do obrotu pętlowego lub jedna zewnętrznie zaciskana studnia z gniazdkami do obrotu promieniowego.
3) Trzy zewnętrznie zaciskane zęby niskonapięciowe z zwiniętymi miedzianymi kłębami, w tym w pełni izolowany neutralny końcowy z odłączalnym pasem podgruntowym.
4)Rymowane uchwyty; wgłębione dno komory olejowej.
5)Przepuszczalne, zmontowane na płytkę urządzenia podnoszące ze stali nierdzewnej.
6)Automatyczne urządzenie odciągające ciśnienie.
7)Olej mineralny o właściwościach elektrycznych z inhibitorem utleniania.
8)Zdejmowalny kaptur z odpornymi na korozję szczytami i beczkami ze stali nierdzewnej.
9)Kopułkowane powierzchnie górne na maszynie i przedziale olejowym, aby zapobiec zatrzymywaniu wody.
10) wtyczka do napełniania olejem/wtyczka do poziomu oleju; wtyczka do odpływu oleju; przepisy dotyczące uziemienia zbiornika.
11)Zespół zamykający odporny na korozję z zamkniętym śrubą zabezpieczającą z pięcioramienną głową, pływającym orzechem i zamkiem z podmuchem.
Specyfikacja
| 25kva-500kva jednofazowy transformator zamontowany na podkładce | ||||||
| Poziom kapitalizacji nominalnej ((kVA) | Wysoki | Niskie napięcie (v) | Symbol połączenia | Standardowy | Impedancja zwarcia ((%) | Efektywność |
| napięcie (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Rysunek
Akcesoria
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
