| Miejsce pochodzenia: | Chiny |
|---|---|
| Nazwa handlowa: | WINLEY |
| Orzecznictwo: | CE,ISO |
| Numer modelu: | 1000KVA |
| Minimalne zamówienie: | 1 jednostka |
| Cena: | $1000-$150000 |
| Szczegóły pakowania: | Obudowa ze sklejki |
| Czas dostawy: | 30 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 1000 zestawów / miesiąc |
| Faza: | Trójfazowy | Częstotliwość: | 60 Hz |
|---|---|---|---|
| Poziom izolacji: | Klasa E | Pojemność znamionowa: | 225 KVA |
| Grupa wektorów: | Dyn1 | Klasa chłodzenia: | <i>KNAN;</i> <b>KNAN;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> |
| Impedancja: | 5,8% | Materiał uzwojenia: | Miedź |
| High Light: | 225 KVA transformator typu oleju,Transformator typu oleju na podłożu,Trójfazowy transformator 4160V |
||

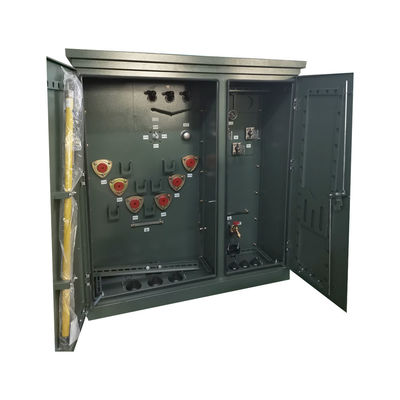

225 KVA Pad Mount Trzyfazowy Transformator Olejny Typ 4160V Do 480
Charakterystyka wydajności
1)Nie ma zbiornika oleju, wysokość transformatora jest zmniejszona, może zaoszczędzić miejsce instalacyjne i koszty transportu.
2) Elastyczność grzejnika falistego może kompensować zmianę objętości oleju spowodowaną zmianą temperatury.
3) Pudełko to zbiornik grzejnika falistego, posiadający nie tylko funkcję chłodzenia, ale także funkcję "oddychania".
4) olej transformatora nie wchodzi w kontakt z powietrzem,który skutecznie zapobiega zanurzeniu tlenu i wody w transformatorze i prowadzi do pogorszenia wydajności (starzenie się materiałów i oleju).
5)Nowa konstrukcja owijania wysokiego i niskiego napięcia, rozsądne rozmieszczenie rurki olejowej i połączenia, które zwiększają wytrzymałość mechaniczną i anty-skrót.
6)Wykorzystujemy spiralne pętle z podłużną ścieżką oleju w celu uzyskania lepszego efektu chłodzenia.Poprawiamy skuteczne wsparcie końcowej twarzy pętli, aby wzmocnić zdolność elektryczną przeciw krótkim obwodom.
Specyfikacja
| Pojemność nominalna | Grupa napięcia ((kV) | Strata (kW) | Masę (kg) | (mm) | Wskaźnik | ||||||||||
| Metoda połączenia | Bez obciążenia | Obciążenie | Prąd bez obciążenia | Impedans napięcie | (L) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Maszyna | Olej | Brutto | Wymiar | Pionowa | Horyzontalny | |||
| 50 | 0.4 | Dyn11 Yd11 Dyn5 Zgadza się. |
0.21 | 1.21 | 2 | 60,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Proces produkcji
Częste pytania
1P: Mogę prosić o próbkę?
O: Tak, witamy zamówienie na próbki do testowania i sprawdzania jakości.
2P: Jaki jest czas realizacji?
A: Czas produkcji masowej 15-25 dni.
3P: Jak długa jest gwarancja?
A: 24 miesiące od B/L. Jeśli są jakieś problemy z akcesoriami, wystarczy dostarczyć zdjęcia uszkodzonego akcesorium, wtedy zapewniamy bezpłatną obsługę.Dostarczymy łatwo uszkodzone akcesoria za darmo.- Możemy również zapewnić wsparcie techniczne.
4P: Czy dostępne są urządzenia OEM/ODM?
A: Tak, jest! Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi dostosowane do potrzeb:
a. kolorystyczne i specjalne funkcje.
b. Zamówione pudełko.
c. Drukowanie logo klienta.
d. Inne pomysły dotyczące produktu, możemy pomóc w projektowaniu i wprowadzeniu ich do produkcji. Powyższe usługi dostosowane do potrzeb muszą zostać potwierdzone przed produkcją.
5P: Jak kontrolować jakość produktów?
A: Nasza firma posiada podstawową technologię, wszystkie rodzaje produktów posiadają certyfikat CE. Mamy profesjonalnych inżynierów. Pracownicy są ściśle zobowiązani do produkcji produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych.Inspektorzy kontroli jakości będą regularnie sprawdzać produkcję.
