Faza: | pojedynczy | Pojemność znamionowa: | 100KVA |
---|---|---|---|
Metoda chłodzenia: | <i>ONAN;</i> <b>NA;</b> <i>Self-Cooled</i> <b>Chłodzenie własne</b> | Częstotliwość: | 60 Hz |
Impedancja: | 4,5% | Klasa izolacji: | mi |
Wzrost temperatury: | 65°C | Materiał: | Miedź/Aluminium |
High Light: | Jednofazowy transformator do montażu na podkładce,transformator do montażu na podkładce 100KVA,transformator typu oleju 12470GrdY |

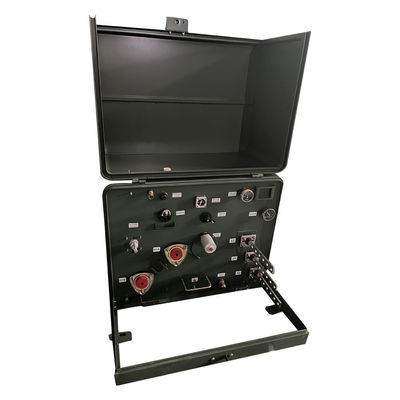

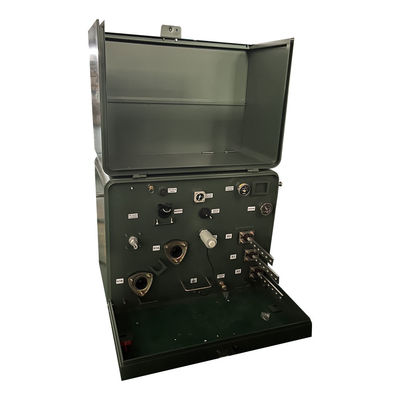

Olej transformatorowy jednofazowy 100 KVA do montażu na podkładce, typ 12470GrdY
Podsumowanie
Transformator jednofazowy montowany na podkładce jest transformatorem dystrybucyjnym zanurzonym w oleju.Tradycyjny transformator jest zaprojektowany w obudowie typu skrzynkowego.Charakteryzuje się niewielkimi rozmiarami, lekkością, niskim poziomem hałasu, niskimi stratami, bezpieczeństwem i niezawodnością.Jest szeroko stosowany w dzielnicach mieszkalnych, centrach handlowych, szpitalach, parkach, szkołach itp. Jednofazowe transformatory montowane na podkładce są samochłodzone, dostępne z zasilaniem pętlowym lub promieniowym i są montowane bezpośrednio z przodu.Spełnia lub przekracza standardy ANSI/CSA/IEEE.
Funkcja
1.Dwie zaciskane zewnętrznie uniwersalne tulejki wysokiego napięcia do pracy w pętli lub jedna zewnętrznie mocowana tuleja do pracy promieniowej.
2.Trzy zaciskane zewnętrznie przepusty niskiego napięcia z gwintowanymi kołkami miedzianymi, łącznie z całkowicie izolowanym zaciskiem neutralnym ze zdejmowaną opaską uziemiającą.
3.Wytłaczane mocowania tulei;Wgłębione dno komory olejowej.
4.Automatyczne urządzenie nadmiarowe ciśnienia.
5. Olej mineralny do zastosowań elektrycznych z inhibitorem utleniania.
6. Kopułowe górne powierzchnie maski i komory olejowej, aby zapobiec zatrzymywaniu wody.
7.Korek wlewu/poziomu oleju;Korek spustowy oleju;Przepisy dotyczące uziemienia zbiornika.
8. Odporny na korozję zespół zamykający z uwięzioną śrubą zabezpieczającą z łbem pięciokątnym, nakrętką pływającą i kłódką.
Specyfikacja
Pojemność znamionowa | Stosunek napięcia | Grupa wektorów | Straty bez obciążenia (kw) | Impedancja |
30kVA | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 0,1 | 4% |
50kVA | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 0,13 | 4% |
100 kVA | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 0,2 | 4% |
200 kVA | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 0,34 | 4% |
315 kW | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 0,42 | 4% |
500 kVA | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 0,6 | 4% |
1000 kVA | 380 V/3 kv/6 kv/11 kv/33 kv | Dyn11/Yd11/Yyno | 1,15 | 4,50% |
1250 kVA | 6kv/11kv/33kv | Dyn11/Yd11/Yyno | 2 | 4,50% |
2500 kVA | 11kv/33kv | Dyn11/Yd11/Yyno | 2.3 | 4,50% |
4000 kVA | 11kv/33kv | Dyn11/Yd11/Yyno | 2.8 | 4,50% |
Proces produkcji
Często zadawane pytania
1. P: Czy mogę otrzymać zamówienie próbne?
Odp.: Tak, przyjmujemy przykładowe zamówienie w celu przetestowania i sprawdzenia jakości.
2. P: Jaki jest czas realizacji?
Odp.: Czas produkcji masowej 15-25 dni.
3. P: Jak długo trwa gwarancja?
Odp.: 24 miesiące od B/L.Jeśli wystąpią jakiekolwiek problemy z akcesoriami, po prostu prześlij zdjęcia uszkodzonego akcesorium, a my zapewnimy bezpłatną usługę.W zależności od liczby produktów, bezpłatnie zapewnimy łatwo uszkodzone akcesoria.możemy również zapewnić wsparcie techniczne, jeśli potrzebujesz.
4. P: Czy dostępny jest OEM/ODM?
Odpowiedź: Tak, jest!Jesteśmy producentem z własnym zespołem badawczo-rozwojowym, możemy dostosować produkty zgodnie z rysunkiem lub wymaganiami klienta.
Usługi niestandardowe:
A.Dostosowany kolor i specjalna funkcja.
B.Spersonalizowane pudełko.
C.Wydrukuj logo klienta.
D.Twoje inne pomysły na produkt, możemy pomóc Ci zaprojektować i wdrożyć je do produkcji.Powyższe usługi niestandardowe muszą zostać potwierdzone przed rozpoczęciem produkcji.
5. P: Jak kontrolować jakość produktów?
Odp.: Nasza firma jest właścicielem podstawowej technologii, wszystkie rodzaje produktów posiadają certyfikat CE.Mamy profesjonalnych inżynierów.Pracownicy są ściśle zobowiązani do wytwarzania produktów zgodnie z rysunkami.Każdy proces ma instruktorów technicznych. Osoby nadzorujące kontrolę jakości będą regularnie kontrolować produkcję.Przeprowadzimy testy wydajności produktów podczas produkcji i kompleksowe testy jakości po ukończeniu produktów.
